Какви са основните характеристики на устройството Altistart 22?

Altistart 22 е устройство за плавно пускане и спиране, предназначено за трифазни асинхронни двигатели в инфраструктурни и индустриални приложения. Основните му характеристики включват опростен монтаж с намалено окабеляване (6 клеми вместо 12), компактен размер, минимални повишения на температурата и намаляване на броя на управляваните компоненти, което го прави многофункционален.

Как Altistart 22 защитава инсталациите и намалява механичните натоварвания?

Altistart 22 защитава инсталациите, като минимизира сътресенията и ударите, намалявайки механичните натоварвания на машините и удължавайки сервизния им жизнен цикъл. Освен това предотвратява повреди, като открива и сигнализира за неизправности, като блокирал двигател, липса на натоварване или неправилно заземяване на една от трите фази.

Какви са ползите от използването на Altistart 22?

Използването на Altistart 22 предлага множество ползи, включително избягване на резки удари и възможност за поемане на натоварването от машините. Устройството намалява експлоатационните разходи, опростява окабеляването, защитава електрическата инсталация и спестява място с напълно оборудваното си устройство.

Къде може да се използва Altistart 22?

Altistart 22 е подходящ за различни приложения, включително помпи, вентилатори и компресори. Това го прави универсално решение за плавно пускане и спиране в индустриални и инфраструктурни среди.

Schneider Electric Altistart 22

Q: Какви функции за безопасност и шунтиране предлага Altistart 22?

Altistart 22 включва множество функции за безопасност и шунтиране. Те осигуряват защита на двигателя, електрическата инсталация и самия софтстартер, като предлагат опции за мониторинг и защита на компонентите от потенциални повреди.

Компактни софтстартери

Altistart 22 компактни софтстартери за помпи и вентилатори от 4 kW до 400 kW с интегриран байпас

оцени серията

оценка 0 от 0 гласували

Характеристики

• Устройство за плавно пускане/плавно спиране Altistart 22 за трифазни асинхронни двигатели за инфраструктурни и индустриални приложения
• Опростява монтажа и операциите
• Спестява се време за окабеляване (6 клеми вместо 12)
• Оптимизира размера на кутиите (много компактно изделие)
• Поддържа минимални повишения на температурата
• Намалява броя на управляваните компоненти (многофункционален продукт)

Защитава вашите инсталации, минимизира сътресенията и ударите, намалява механичните натоварвания на машините и увеличава сервизния жизнен цикъл на вашите инсталации.

Предотвратява повреда на инсталацията, като открива и сигнализира за неизправности - например блокирал двигател, липса на натоварване или неправилно заземяване на една от трите фази

Безопасен продукт с множество вградени функции

Функции за шунтиране и безопасност.Защитни устройства за наблюдение на двигателя, електрическата инсталация и самия софтстартер.

Опростен монтаж и експлоатация с:

• 4 светодиода (LED)
• 4 навигационни бутона
• 4-цифрен дисплей
• Софтуер за настройка SoMove (общ за гамите Altivar, Lexium и TeSys)
• Платки със защитно покритие за повишена устойчивост в агресивна среда като стандарт

Ползи

• Избягват се резките удари и вашите машини получават възможност да поемат натоварването
• Интегрирана функция за шунтиране и безопасност
• Намалява вашите експлоатационни разходи
• Опростява окабеляването
• Защитава вашата електрическа инсталация
• Пести се място с напълно оборудван продукт

Приложения

• Помпи
• Вентилатори
• Компресори

Бърз избор

Reference	In (Amp.)	Power (kW)	Height (mm)	Width (mm)	Depth (mm)	IP level
		3-phase
ATS22D17•••	17	7.5	265	130	169	IP20
ATS22D32•••	32	15
ATS22D47•••	47	22
ATS22D62•••	65	30	295	145	207
ATS22D75•••	75	37
ATS22D88•••	88	45
ATS22C11•••	110	55	356	150	229	IP00
ATS22C14•••	140	75
ATS22C17•••	170	90
ATS22C21•••	210	110	425	206	299
ATS22C25•••	250	132
ATS22C32•••	320	160
ATS22C41•••	410	220
ATS22C48•••	480	250	455	304	340
ATS22C59•••	590	315

Продуктовата серия е внедрена в следните наши проекти:

• Ефективно и сигурно управление на процесите в зърнобази и зърнохранилища

Видео галерия

Programming Basic Parameters on the Altistart ATS22 Soft Starter

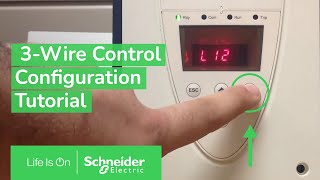

Configuring Altistart 22 Soft Starter for 3 Wire Control

Wiring the Altistart 22 Soft Starter w/ S6U Suffix for 2 Wire Control

Altistart 22 каталог

SoMove Setup software каталог

Ръководство на потребителя

Quick start guide - Altistart 22

SoMove (FDT Standalone) (Версия V2.9.0)

Altistart DTM Library V12.0.0 (ATS22, ATS48) (Версия V12.0.0)

Connection in the motor power supply line

Motor power given in kW in accordance with standard IEC/EN 60947-4-2. 220 V control power supply on CL1, CL2

Motor

Soft start/soft stop unit, 230…440 V - 50/60 Hz

Power indicated on rating plate
230 V 400 V 440 V

Fact curr (In)

ory-set ent
(1)

Nominal current (IcL) (2)

Power dissipated at nominal
current

Dimensions W x D x H

Reference

Weight

mm/
in.

kg/
lb

4 7.5 7.5 14.8 17 39 130 x 169 x 265/ софтстартер ATS22D17Q

7.000/

5 .12 x 6 .65 x 10 .43

15 .432

7.5 15 15 28.5 32 44 130 x 169 x 265/ софтстартер ATS22D32Q

7.000/

5 .12 x 6 .65 x 10 .43

15 .432

11 22 22 42 47 48 130 x 169 x 265/ софтстартер ATS22D47Q

7.000/

5 .12 x 6 .65 x 10 .43

15 .432

15 30 30 57 62 59 145 x 207 x 295/ софтстартер ATS22D62Q

12.000/

5 .71 x 8 .15 x 11 .61

26 .455

18.5 37 37 69 75 63 145 x 207 x 295/ софтстартер ATS22D75Q

12.000/

5 .71 x 8 .15 x 11 .61

26 .455

22 45 45 81 88 66 145 x 207 x 295/ софтстартер ATS22D88Q

12.000/

5 .71 x 8 .15 x 11 .61

26 .455

30 55 55 100 110 73 150 x 229 x 356/ софтстартер ATS22C11Q

18.000/

5 .91 x 9 .02 x 14 .02

39 .683

37 75 75 131 140 82 150 x 229 x 356/ софтстартер ATS22C14Q

18.000/

5 .91 x 9 .02 x 14 .02

39 .683

45 90 90 162 170 91 150 x 229 x 356/ софтстартер ATS22C17Q

18.000/

5 .91 x 9 .02 x 14 .02

39 .683

55 110 110 195 210 117 206 x 299 x 425/ софтстартер ATS22C21Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

75 132 132 233 250 129 206 x 299 x 425/ софтстартер ATS22C25Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

90 160 160 285 320 150 206 x 299 x 425/ софтстартер ATS22C32Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

110 220 220 388 410 177 206 x 299 x 425/ софтстартер ATS22C41Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

132 250 250 437 480 218 304 x 340 x 455/ софтстартер ATS22C48Q

50.000/

11 .97 x 13 .39 x 17 .91

110 .231

160

315

355

560

590

251

304 x 340 x 455/

софтстартер ATS22C59Q

50.000/

11 .97 x 13 .39 x 17 .91

110 .231

Connection in the motor delta connection

Motor power given in kW in accordance with standard IEC/EN 60947-4-2. 220 V control power supply

Motor

Soft start/soft stop unit, 230…440 V - 50/60 Hz

Power indicated on rating plate
(4)
230 V 400 V 440 V

Factory-set current
(In)
(1) (3)

Nominal current (IcL)
(2)

Power dissipated at nominal
current

Dimensions W x D x H

Reference

Weight

mm/
in.

kg/
lb

5.5 11 15 14.8 17 39 130 x 169 x 265/ софтстартер ATS22D17Q

7.000/

5 .12 x 6 .65 x 10 .43

15 .432

11 22 22 28.5 32 44 130 x 169 x 265/ софтстартер ATS22D32Q

7.000/

5 .12 x 6 .65 x 10 .43

15 .432

18.5 45 45 42 47 48 130 x 169 x 265/ софтстартер ATS22D47Q

7.000/

5 .12 x 6 .65 x 10 .43

15 .432

22 55 55 57 62 59 145 x 207 x 295/ софтстартер ATS22D62Q

12.000/

5 .71 x 8 .15 x 11 .61

26 .455

30 55 75 69 75 63 145 x 207 x 295/ софтстартер ATS22D75Q

12.000/

5 .71 x 8 .15 x 11 .61

26 .455

37 75 75 81 88 66 145 x 207 x 295/ софтстартер ATS22D88Q

12.000/

5 .71 x 8 .15 x 11 .61

26 .455

45 90 90 100 110 73 150 x 229 x 356/ софтстартер ATS22C11Q

18.000/

5 .91 x 9 .02 x 14 .02

39 .683

55 110 110 131 140 82 150 x 229 x 356/ софтстартер ATS22C14Q

18.000/

5 .91 x 9 .02 x 14 .02

39 .683

75 132 132 162 170 91 150 x 229 x 356/ софтстартер ATS22C17Q

18.000/

5 .91 x 9 .02 x 14 .02

39 .683

90 160 160 195 210 117 206 x 299 x 425/ софтстартер ATS22C21Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

110 220 220 233 250 129 206 x 299 x 425/ софтстартер ATS22C25Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

132 250 250 285 320 150 206 x 299 x 425/ софтстартер ATS22C32Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

160 315 355 388 410 177 206 x 299 x 425/ софтстартер ATS22C41Q

33.000/

8 .11 x 11 .77 x 16 .73

72 .752

220 355 400 437 480 218 304 x 340 x 455/ софтстартер ATS22C48Q

50.000/

11 .97 x 13 .39 x 17 .91

110 .231

250

400

500

560

590

251

304 x 340 x 455/

софтстартер ATS22C59Q

50.000/

11 .97 x 13 .39 x 17 .91

110 .231

(1) In corresponds to the maximum continuous current for class 10 motors . It equates to the nominal current of a standard 4-pole, 400 V, class 10 motor (standard application) .
(2) IcL corresponds to the starter rating .
(3) In = motor current/√ 3.
(4) When connected in the delta configuration, starters allow the use of motors of a larger rating relative to that of the starter. In this
configuration, the nominal motor current should not exceed 1.5 IcL.

Connection in the motor power supply line
Motor power given in kW in accordance with standard IEC/EN 60947-4-2. 220 V control power supply
Motor				Soft start/soft stop unit, 230…600 V - 50/60 Hz
Power indicated on rating plate 230 V 400 V 440 V			500 V	Factory-set current (In) (1)	Nominal current (IcL) (2)	Power dissipated at nominal current	Dimensions (W x D x H)	Reference	Weight
kW	kW	kW	kW	A	A	W	mm/ in.	kg/ lb
4	7,5	7,5	9	14	17	39	130 x 169 x 265/	софтстартер ATS22D17S6	7.000/
							5 .12 x 6 .65 x 10 .43		15 .432
7,5	15	15	18,5	27	32	44	130 x 169 x 265/	софтстартер ATS22D32S6	7.000/
							5 .12 x 6 .65 x 10 .43		15 .432
11	22	22	30	40	47	48	130 x 169 x 265/	софтстартер ATS22D47S6	7.000/
							5 .12 x 6 .65 x 10 .43		15 .432
15	30	30	37	52	62	59	145 x 207 x 295/	софтстартер ATS22D62S6	12.000/
							5 .71 x 8 .15 x 11 .61		26 .455
18,5	37	37	45	65	75	63	145 x 207 x 295/	софтстартер ATS22D75S6	12.000/
							5 .71 x 8 .15 x 11 .61		26 .455
22	45	45	55	77	88	66	145 x 207 x 295/	софтстартер ATS22D88S6	12.000/
							5 .71 x 8 .15 x 11 .61		26 .455
30	55	55	75	96	110	73	150 x 229 x 356/	софтстартер ATS22C11S6	18.000/
							5 .91 x 9 .02 x 14 .02		39 .683
37	75	75	90	124	140	82	150 x 229 x 356/	софтстартер ATS22C14S6	18.000/
							5 .91 x 9 .02 x 14 .02		39 .683
45	90	90	110	156	170	91	150 x 229 x 356/	софтстартер ATS22C17S6	18.000/
							5 .91 x 9 .02 x 14 .02		39 .683
55	110	110	132	180	210	117	206 x 299 x 425/	софтстартер ATS22C21S6	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
75	132	132	160	240	250	129	206 x 299 x 425/	софтстартер ATS22C25S6	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
90	160	160	220	302	320	150	206 x 299 x 425/	софтстартер ATS22C32S6	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
110	220	220	250	361	410	177	206 x 299 x 425/	софтстартер ATS22C41S6	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
132	250	250	315	414	480	218	304 x 340 x 455/	софтстартер ATS22C48S6	50.000/
							11 .97 x 13 .39 x 17 .91		110 .231
160	315	355	400	477	590	251	304 x 340 x 455/	софтстартер ATS22C59S6	50.000/
							11 .97 x 13 .39 x 17 .91		110 .231
Motor power given in HP. 110 V control power supply
Motor				Soft start/soft stop unit, 208…600 V - 50/60 Hz
Power indicated on rating plate 208 V 230 V 460 V			575 V	Factory-set current (In) (1)	Nominal current (IcL) (2)	Power dissipated at nominal current	Dimensions (W x D x H)	Reference	Weight
HP	HP	HP	HP	A	A	W	mm/ in.	kg/ lb
3	5	10	15	14	17	39	130 x 169 x 265/	софтстартер ATS22D17S6U	7.000/
							5 .12 x 6 .65 x 10 .43		15 .432
7 .5	10	20	25	27	32	44	130 x 169 x 265/	софтстартер ATS22D32S6U	7.000/
							5 .12 x 6 .65 x 10 .43		15 .432
–	15	30	40	40	47	48	130 x 169 x 265/	софтстартер ATS22D47S6U	7.000/
							5 .12 x 6 .65 x 10 .43		15 .432
15	20	40	50	52	62	59	145 x 207 x 295/	софтстартер ATS22D62S6U	12.000/
							5 .71 x 8 .15 x 11 .61		26 .455
20	25	50	60	65	75	63	145 x 207 x 295/	софтстартер ATS22D75S6U	12.000/
							5 .71 x 8 .15 x 11 .61		26 .455
25	30	60	75	77	88	66	145 x 207 x 295/	софтстартер ATS22D88S6U	12.000/
							5 .71 x 8 .15 x 11 .61		26 .455
30	40	75	100	96	110	73	150 x 229 x 356/	софтстартер ATS22C11S6U	18.000/
							5 .91 x 9 .02 x 14 .02		39 .683
40	50	100	125	124	140	82	150 x 229 x 356/	софтстартер ATS22C14S6U	18.000/
							5 .91 x 9 .02 x 14 .02		39 .683
50	60	125	150	156	170	91	150 x 229 x 356/	софтстартер ATS22C17S6U	18.000/
							5 .91 x 9 .02 x 14 .02		39 .683
60	75	150	200	180	210	117	206 x 299 x 425/	софтстартер ATS22C21S6U	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
75	100	200	250	240	250	129	206 x 299 x 425/	софтстартер ATS22C25S6U	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
100	125	250	300	302	320	150	206 x 299 x 425/	софтстартер ATS22C32S6U	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
125	150	300	350	361	410	177	206 x 299 x 425/	софтстартер ATS22C41S6U	33.000/
							8 .11 x 11 .77 x 16 .73		72 .752
150	–	350	400	414	480	218	304 x 340 x 455/	софтстартер ATS22C48S6U	50.000/
							11 .97 x 13 .39 x 17 .91		110 .231
–	200	400	500	477	590	251	304 x 340 x 455/	софтстартер ATS22C59S6U	50.000/
							11 .97 x 13 .39 x 17 .91		110 .231

Schneider Electric Altistart 22

Компактни софтстартери

Видео галерия

Programming Basic Parameters on the Altistart ATS22 Soft Starter

Configuring Altistart 22 Soft Starter for 3 Wire Control

Wiring the Altistart 22 Soft Starter w/ S6U Suffix for 2 Wire Control

Свържете се с нас, за да получите допълнителна информация
