Задвижвания за ниско напрежение с висока мощност от 90 до 2400 kW
Altivar 71 Plus на Schneider Electric са специализирани за приложения с постоянен съпротивителен момент: 90 до 2000 kW и 380 до 690 V
- Диапазон на високи мощности от 90 до 630 kW
- Диапазон на много високи мощности от 800 до 2000 kW
- Защита IP23 или IP54 с отделен въздушен поток, препоръчителна за тежки условия на работа
- Базовият вариант е окомплектован с:
• Табло „Spacial 6000“ Sarel;
• Главни превключватели и бързодействащи предпазители;
• Променливотоков дросел или постояннотоков дросел;
• Честотен регулатор Altivar 71;
• Изведен терминал с дисплей, монтиран на вратата;
• Терминали за управлението и за двигателя;
• Възможност за индивидуален проект по заявка.
- Диапазони на напрежението и мощността:
• трифазно, АС 380...415 V, -15/+10% 50/60 Hz +/-5% (480 V по заявка);
• трифазно, АС 500...525 V, -15/+10% 50/60 Hz +/-5%;
• трифазно, АС 600...690 V, -15/+10% 50/60 Hz +/-5%.
- Офертата Altivar 71 Plus-LH Low Harmonic е проектирана с хармонично филтриране, за да отговаря на приложения, изискващи синусоидален мрежов ток с THDi по-малко от 5% и осигурява също 4-квадрантна работа.
• Проверен и тестван корпус;
• Съответствие с нивото на хармониците според стандартите;
• Степен на защита: IP23, IP54;
• Стандарти: CE, C-Tick, ATEX и Gost;
• Коефициент на мощност cos Phi ≈1 (при 30 ... 120% натоварване).
- Гамата регулатори с постоянен съпротивителен момент Altivar 71 Plus за синхронни или асинхронни електродвигатели се радва на широко признание със своята лекота за работа и съвместима конструкция:
• предлагат голяма гъвкавост;
• лесно се конфигурират и са готови за работа;
• оптимизирана охладителна система и детайли, изпитани и проверени в условия на работа при пълно натоварване.
- Приложения:
• Червячна предавка;
• Лентови транспортьори;
• Миксери;
• Екструдери;
• Подемно оборудване.
Видео галерия

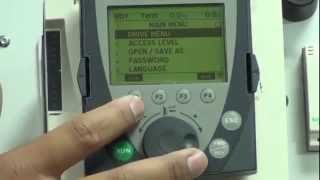

ATV71 Basic Setting
| IP 20 drives | |||||||||||||||||
| Motor | Line supply | Altivar 71 | |||||||||||||||
| Power indicated on rating plate (1) | Line curren 200 V |
t (2) 240 V |
Apparent power 240 V |
Max. prospective line Isc | Maximum continuous current (1) 230 V |
Max. transient current for 60 s 2 s |
Reference | (3) | Weight | ||||||||
| kW | HP | A | A | kVA | kA | A | A | A | kg | ||||||||
| Single-phase supply voltage: 200…240 V 50/60 Hz | |||||||||||||||||
| 0.37 | 0 .5 | 6.9 | 5.8 | 1.4 | 5 | 3 | 4.5 | 4.9 | честотен регулатор ATV71H075M3 | 3.000 | |||||||
| 0.75 | 1 | 12 | 9.9 | 2.4 | 5 | 4.8 | 7.2 | 7.9 | честотен регулатор ATV71HU15M3 | 3.000 | |||||||
| 1.5 | 2 | 18.2 | 15.7 | 3.7 | 5 | 8 | 12 | 13.2 | честотен регулатор ATV71HU22M3 | 4.000 | |||||||
| 2.2 | 3 | 25.9 | 22.1 | 5.3 | 5 | 11 | 16.5 | 18.1 | честотен регулатор ATV71HU30M3 | 4.000 | |||||||
| 3 | – | 25.9 | 22 | 5.3 | 5 | 13.7 | 20.6 | 22.6 | честотен регулатор ATV71HU40M3 (4) | 4.000 | |||||||
| 4 | 5 | 34.9 | 29.9 | 7 | 5 | 17.5 | 26.3 | 28.8 | честотен регулатор ATV71HU55M3 (4) | 5.500 | |||||||
| 5.5 | 7 .5 | 47.3 | 40.1 | 9.5 | 22 | 27.5 | 41.3 | 45.3 | честотен регулатор ATV71HU75M3 (4) | 7.000 | |||||||
| Three-phase supply voltage: 200…240 V 50/60 Hz | |||||||||||||||||
| 0.37 | 0 .5 | 3.5 | 3.1 | 1.3 | 5 | 3 | 4.5 | 4.9 | честотен регулатор ATV71H037M3 | 3.000 | |||||||
| 0.75 | 1 | 6.1 | 5.3 | 2.2 | 5 | 4.8 | 7.2 | 7.9 | честотен регулатор ATV71H075M3 | 3.000 | |||||||
| 1.5 | 2 | 11.3 | 9.6 | 4 | 5 | 8 | 12 | 13.2 | честотен регулатор ATV71HU15M3 | 3.000 | |||||||
| 2.2 | 3 | 15 | 12.8 | 5.3 | 5 | 11 | 16.5 | 18.1 | честотен регулатор ATV71HU22M3 | 4.000 | |||||||
| 3 | – | 19.3 | 16.4 | 6.8 | 5 | 13.7 | 20.6 | 22.6 | честотен регулатор ATV71HU30M3 | 4.000 | |||||||
| 4 | 5 | 25.8 | 22.9 | 9.5 | 5 | 17.5 | 26.3 | 28.8 | честотен регулатор ATV71HU40M3 | 4.000 | |||||||
| 5.5 | 7 .5 | 35 | 30.8 | 12.8 | 22 | 27.5 | 41.3 | 45.3 | честотен регулатор ATV71HU55M3 | 5.500 | |||||||
| 7.5 | 10 | 45 | 39.4 | 16.4 | 22 | 33 | 49.5 | 54.5 | честотен регулатор ATV71HU75M3 | 7.000 | |||||||
| 11 | 15 | 53.3 | 45.8 | 19 | 22 | 54 | 81 | 89.1 | честотен регулатор ATV71HD11M3X (5) | 22.000 | |||||||
| 15 | 20 | 71.7 | 61.6 | 25.6 | 22 | 66 | 99 | 109 | честотен регулатор ATV71HD15M3X (5) | 22.000 | |||||||
| 18.5 | 25 | 77 | 69 | 28.7 | 22 | 75 | 112 | 124 | честотен регулатор ATV71HD18M3X (5) | 30.000 | |||||||
| 22 | 30 | 88 | 80 | 33.3 | 22 | 88 | 132 | 145 | честотен регулатор ATV71HD22M3X (5) | 30.000 | |||||||
| 30 | 40 | 124 | 110 | 45.7 | 22 | 120 | 180 | 198 | честотен регулатор ATV71HD30M3X (5) | 37.000 | |||||||
| 37 | 50 | 141 | 127 | 52.8 | 22 | 144 | 216 | 238 | честотен регулатор ATV71HD37M3X (5) | 37.000 | |||||||
| 45 | 60 | 167 | 147 | 61.1 | 22 | 176 | 264 | 290 | честотен регулатор ATV71HD45M3X (5) | 37.000 | |||||||
| 55 | 75 | 200 | 173 | 71.9 | 35 | 221 | 332 | 365 | честотен регулатор ATV71HD55M3X (5) (6) | 100.000 | |||||||
| 75 | 100 | 271 | 232 | 96.4 | 35 | 285 | 428 | 470 | честотен регулатор ATV71HD75M3X (5) (6) | 122.000 | |||||||
| Dimensions (overall) | |||||||||||||||||
| Drives | W x H x D mm |
||||||||||||||||
| честотен регулатор ATV71H037M3…HU15M3 | 130 x 230 x 175 | ||||||||||||||||
| честотен регулатор ATV71HU22M3…HU40M3 | 155 x 260 x 187 | ||||||||||||||||
| честотен регулатор ATV71HU55M3 | 175 x 295 x 187 | ||||||||||||||||
| честотен регулатор ATV71HU75M3 | 210 x 295 x 213 | ||||||||||||||||
| честотен регулатор ATV71HD11M3X, HD15M3X | 230 x 400 x 213 | ||||||||||||||||
| честотен регулатор ATV71HD18M3X, HD22M3X | 240 x 420 x 236 | ||||||||||||||||
| честотен регулатор ATV71HD30M3X…HD45M3X | 320 x 550 x 266 | ||||||||||||||||
| честотен регулатор ATV71HD55M3X | 320 x 920 x 377 | ||||||||||||||||
| честотен регулатор ATV71HD75M3X | 360 x 1022 x 377 | ||||||||||||||||
| (1) These values are given for a nominal switching frequency of 4 kHz up to ATV71HD15M3X or 2.5 kHz for ATV71HD18M3X…HD75M3X drives for use in continuous operation. The switching frequency is adjustable from 1…16 kHz up to ATV71HD45M3X and from 1…8 kHz for ATV71HD55M3X and ATV71HD75M3X drives. Above 2.5 or 4 kHz, depending on the rating, the drive will reduce the switching frequency automatically in the event of an excessive temperature rise. For continuous operation above the nominal switching frequency, derate the nominal drive current (see derating curves on our website www.schneider-electric.com). (2) Typical value for the indicated motor power and for the maximum prospective line Isc. (3) Variants available (see page 1/20). (4) A line choke must be used (see page 1/70). (5) Drive supplied without EMC filter. EMC filters are available as an option (see page 1/78). (6) Drive supplied without plate for EMC mounting. This is included in the UL Type 1 or IP 31 conformity kit, which must be ordered separately (see pages 1/24 and 1/25). Note: Consult the summary tables of possible drive, option and accessory combinations (see page 1/32). |
|||||||||||||||||
| IP 20 drives | |||||||||||||||||
| Motor | Line supply | Altivar 71 | |||||||||||||||
| Power indicated on rating plate (1) | Line curren 380 V |
t(2) 480 V | Apparent power 380 V |
Max. prospective line Isc | Maximum Max. continuous current transient (1) current for 380 V 460 V 60 s 2 s (IEC) (NEC) |
Reference | (3) | Weight | |||||||||
| kW | HP | A | A | kVA | kA | A | A | A | A | kg | |||||||
| Three-phase supply voltage: 380…480 V 50/60 Hz | |||||||||||||||||
| 0.75 | 1 | 3.7 | 3 | 2.4 | 5 | 2.3 | 2.1 | 3.5 | 3.8 | честотен регулатор ATV71H075N4 | 3.000 | ||||||
| 1.5 | 2 | 5.8 | 5.3 | 3.8 | 5 | 4.1 | 3.4 | 6.2 | 6.8 | честотен регулатор ATV71HU15N4 | 3.000 | ||||||
| 2.2 | 3 | 8.2 | 7.1 | 5.4 | 5 | 5.8 | 4.8 | 8.7 | 9.6 | честотен регулатор ATV71HU22N4 | 3.000 | ||||||
| 3 | – | 10.7 | 9 | 7 | 5 | 7.8 | 6.2 | 11.7 | 12.9 | честотен регулатор ATV71HU30N4 | 4.000 | ||||||
| 4 | 5 | 14.1 | 11.5 | 9.3 | 5 | 10.5 | 7.6 | 15.8 | 17.3 | честотен регулатор ATV71HU40N4 | 4.000 | ||||||
| 5.5 | 7 .5 | 20.3 | 17 | 13.4 | 22 | 14.3 | 11 | 21.5 | 23.6 | честотен регулатор ATV71HU55N4 | 5.500 | ||||||
| 7.5 | 10 | 27 | 22.2 | 17.8 | 22 | 17.6 | 14 | 26.4 | 29 | честотен регулатор ATV71HU75N4 | 5.500 | ||||||
| 11 | 15 | 36.6 | 30 | 24.1 | 22 | 27.7 | 21 | 41.6 | 45.7 | честотен регулатор ATV71HD11N4 | 7.000 | ||||||
| 15 | 20 | 48 | 39 | 31.6 | 22 | 33 | 27 | 49.5 | 54.5 | честотен регулатор ATV71HD15N4 | 22.000 | ||||||
| 18.5 | 25 | 45.5 | 37.5 | 29.9 | 22 | 41 | 34 | 61.5 | 67.7 | честотен регулатор ATV71HD18N4 | 22.000 | ||||||
| 22 | 30 | 50 | 42 | 32.9 | 22 | 48 | 40 | 72 | 79.2 | честотен регулатор ATV71HD22N4 | 30.000 | ||||||
| 30 | 40 | 66 | 56 | 43.4 | 22 | 66 | 52 | 99 | 109 | честотен регулатор ATV71HD30N4 | 37.000 | ||||||
| 37 | 50 | 84 | 69 | 55.3 | 22 | 79 | 65 | 118.5 | 130 | честотен регулатор ATV71HD37N4 | 37.000 | ||||||
| 45 | 60 | 104 | 85 | 68.5 | 22 | 94 | 77 | 141 | 155 | честотен регулатор ATV71HD45N4 | 44.000 | ||||||
| 55 | 75 | 120 | 101 | 79 | 22 | 116 | 96 | 174 | 191 | честотен регулатор ATV71HD55N4 | 44.000 | ||||||
| 75 | 100 | 167 | 137 | 109.9 | 22 | 160 | 124 | 240 | 264 | честотен регулатор ATV71HD75N4 | 44.000 | ||||||
| 90 | 125 | 166 | 134 | 109.3 | 35 | 179 | 179 | 269 | 295 | честотен регулатор ATV71HD90N4 (4) | 100.000 | ||||||
| 110 | 150 | 202 | 163 | 133 | 35 | 215 | 215 | 323 | 355 | честотен регулатор ATV71HC11N4 (4) | 122.000 | ||||||
| 132 | 200 | 239 | 192 | 157.3 | 35 | 259 | 259 | 388 | 427 | честотен регулатор ATV71HC13N4 (4) | 116.000 | ||||||
| 160 | 250 | 289 | 233 | 190.2 | 50 | 314 | 314 | 471 | 518 | честотен регулатор ATV71HC16N4 (4) | 163.000 | ||||||
| 200 | 300 | 357 | 286 | 235 | 50 | 387 | 387 | 580 | 638 | честотен регулатор ATV71HC20N4 (4) | 207.000 | ||||||
| 220 | 350 | 396 | 320 | 260.6 | 50 | 427 | 427 | 640 | 704 | честотен регулатор ATV71HC25N4 (4) | 207.000 | ||||||
| 250 | 400 | 444 | 357 | 292.2 | 50 | 481 | 481 | 721 | 793 | ||||||||
| 280 | 450 | 494 | 396 | 325.1 | 50 | 550 | 550 | 825 | 907 | честотен регулатор ATV71HC28N4 (4) | 207.000 | ||||||
| 315 | 500 | 555 | 444 | 365.3 | 50 | 616 | 616 | 924 | 1016 | честотен регулатор ATV71HC31N4 (4) | 320.000 | ||||||
| 355 | – | 637 | 512 | 419.3 | 50 | 671 | 671 | 1006 | 1107 | честотен регулатор ATV71HC40N4 (4) | 330.000 | ||||||
| 400 | 600 | 709 | 568 | 466.6 | 50 | 759 | 759 | 1138 | 1252 | ||||||||
| 500 | 700 | 876 | 699 | 576.6 | 50 | 941 | 941 | 1411 | 1552 | честотен регулатор ATV71HC50N4 (4) | 435.000 | ||||||
| Dimensions (overall) | |||||||||||||||||
| Drives | W x H x D mm |
||||||||||||||||
| честотен регулатор ATV71H075N4…HU22N4 | 130 x 230 x 175 | ||||||||||||||||
| честотен регулатор ATV71HU30N4, HU40N4 | 155 x 260 x 187 | ||||||||||||||||
| честотен регулатор ATV71HU55N4, HU75N4 | 175 x 295 x 187 | ||||||||||||||||
| честотен регулатор ATV71HD11N4 | 210 x 295 x 213 | ||||||||||||||||
| честотен регулатор ATV71HD15N4, HD18N4 | 230 x 400 x 213 | ||||||||||||||||
| честотен регулатор ATV71HD22N4 | 240 x 420 x 236 | ||||||||||||||||
| честотен регулатор ATV71HD30N4, HD37N4 | 240 x 550 x 266 | ||||||||||||||||
| честотен регулатор ATV71HD45N4…HD75N4 | 320 x 630 x 290 | ||||||||||||||||
| честотен регулатор ATV71HD90N4 | 320 x 920 x 377 | ||||||||||||||||
| честотен регулатор ATV71HC11N4 | 360 x 1022 x 377 | ||||||||||||||||
| честотен регулатор ATV71HC13N4 | 340 x 1190 x 377 | ||||||||||||||||
| честотен регулатор ATV71HC16N4 | 440 x 1190 x 377 | ||||||||||||||||
| честотен регулатор ATV71HC20N4…HC28N4 | 595 x 1190 x 377 | ||||||||||||||||
| честотен регулатор ATV71HC31N4, HC40N4 | 890 x 1390 x 377 | ||||||||||||||||
| честотен регулатор ATV71HC50N4 | 1120 x 1390 x 377 | ||||||||||||||||
| (1) These values are given for a nominal switching frequency of 4 kHz up to ATV71HD30N4 or 2.5 kHz for ATV71HD37N4…HC50N4 drives for use in continuous operation. The switching frequency is adjustable from 1…16 kHz up to ATV71HD75N4 and from 2.5…8 kHz for ATV71HD90N4…ATV71HC50N4 drives. Above 2.5 or 4 kHz, depending on the rating, the drive will reduce the switching frequency automatically in the event of an excessive temperature rise. For continuous operation above the nominal switching frequency, derate the nominal drive current (see derating curves on our website www.schneider-electric.com). (2) Typical value for the indicated motor power and for the maximum prospective line Isc. (3) Variants available (see page 1/20). (4) Drive supplied without plate for EMC mounting. This is included in the UL Type 1 or IP 31 kit, which must be ordered separately (see pages 1/24 and 1/25). Note: Consult the summary tables of possible drive, option and accessory combinations (see page 1/34). |
|||||||||||||||||
| IP 20 drives on base plate with integrated category C2 EMC filter | |||||||||||||||
| Motor | Line supply | Altivar 71 | |||||||||||||
| Power indicated on rating plate (1) | Line current Apparent (2) power |
Max. prospective line Isc | Maximum Max. transient continuous current for current (1) |
Reference (3) (4) Weight (5) |
|||||||||||
| 380 V 480 V 380 V | 380 V 460 V 60 s 2 s (IEC) (NEC) |
||||||||||||||
| kW HP | A A kVA kA | A A A A kg | |||||||||||||
| Three-phase supply voltage: 380…480 V 50/60 Hz | |||||||||||||||
| 0.75 | 1 | 3.7 | 3 | 2.4 | 5 | 2.3 | 2.1 | 3.5 | 3.8 | честотен регулатор ATV71P075N4Z | 2.700 | ||||
| 1.5 | 2 | 5.8 | 5.3 | 3.8 | 5 | 4.1 | 3.4 | 6.2 | 6.8 | честотен регулатор ATV71PU15N4Z | 2.700 | ||||
| 2.2 | 3 | 8.2 | 7.1 | 5.4 | 5 | 5.8 | 4.8 | 8.7 | 9.6 | честотен регулатор ATV71PU22N4Z | 2.700 | ||||
| 3 | – | 10.7 | 9 | 7 | 5 | 7.8 | 6.2 | 11.7 | 12.9 | честотен регулатор ATV71PU30N4Z | 3.600 | ||||
| 4 | 5 | 14.1 | 11.5 | 9.3 | 5 | 10.5 | 7.6 | 15.8 | 17.3 | честотен регулатор ATV71PU40N4Z | 3.600 | ||||
| 5.5 | 7 .5 | 20.3 | 17 | 13.4 | 22 | 14.3 | 11 | 21.5 | 23.6 | честотен регулатор ATV71PU55N4Z | 5.000 | ||||
| 7.5 | 10 | 27 | 22.2 | 17.8 | 22 | 17.6 | 14 | 26.4 | 29 | честотен регулатор ATV71PU75N4Z | 5.000 | ||||
| 11 | 15 | 36.6 | 30 | 24.1 | 22 | 27.7 | 21 | 41.6 | 45.7 | честотен регулатор ATV71PD11N4Z | 7.000 | ||||
| Water-cooled IP 20 drives | |||||||||||||||
| Motor | Line supply | Altivar 71 | |||||||||||||
| Power indicated on rating plate (1) | Line current Apparent Max. (2) power prospective line Isc 380 V 480 V 380 V |
Maximum Max. transient continuous current for current (1) |
Reference (4) Weight | ||||||||||||
| 380 V 460 V 60 s 2 s (IEC) (NEC) |
|||||||||||||||
| kW HP | A A kVA kA | A A A A kg | |||||||||||||
| Three-phase supply voltage: 380…480 V 50/60 Hz | |||||||||||||||
| 90 | 125 | 166 | 134 | 109.3 | 35 | 179 | 179 | 269 | 295 | честотен регулатор ATV71QD90N4 | 80.000 | ||||
| 110 | 150 | 202 | 163 | 133 | 35 | 215 | 215 | 323 | 355 | честотен регулатор ATV71QC11N4 | 80.000 | ||||
| 132 | 200 | 239 | 192 | 157.3 | 35 | 259 | 259 | 388 | 427 | честотен регулатор ATV71QC13N4 | 80.000 | ||||
| 160 | 250 | 289 | 233 | 190.2 | 50 | 314 | 314 | 471 | 518 | честотен регулатор ATV71QC16N4 | 140.000 | ||||
| 200 | 300 | 357 | 286 | 235 | 50 | 387 | 387 | 580 | 638 | честотен регулатор ATV71QC20N4 | 140.000 | ||||
| 220 | 350 | 396 | 320 | 260.6 | 50 | 427 | 427 | 640 | 704 | честотен регулатор ATV71QC25N4 | 140.000 | ||||
| 250 | 400 | 444 | 357 | 292.2 | 50 | 481 | 481 | 721 | 793 | ||||||
| 315 | 500 | 555 | 444 | 365.3 | 50 | 616 | 616 | 924 | 1016 | честотен регулатор ATV71QC31N4 | 300.000 | ||||
| 355 | – | 637 | 512 | 419.3 | 50 | 671 | 671 | 1006 | 1107 | честотен регулатор ATV71QC40N4 | 300.000 | ||||
| 400 | 600 | 709 | 568 | 466.6 | 50 | 759 | 759 | 1138 | 1252 | ||||||
| 500 | 700 | 876 | 699 | 576.6 | 50 | 941 | 941 | 1411 | 1552 | честотен регулатор ATV71QC50N4 | 300.000 | ||||
| Dimensions (overall) | |||||||||||||||
| Drives | W x H x D mm |
Drives | W x H x D mm |
||||||||||||
| честотен регулатор ATV71P075N4Z, PU22N4Z | 130 x 230 x 149 | честотен регулатор ATV71QD90N4...QC13N4 | 330 x 950 x 377 | ||||||||||||
| честотен регулатор ATV71PU30N4Z, PU40N4Z | 155 x 260 x 161 | честотен регулатор ATV71QC16N4...QC25N4 | 585 x 950 x 377 | ||||||||||||
| честотен регулатор ATV71PU55N4Z, PU75N4Z | 175 x 295 x 161 | честотен регулатор ATV71QC31N4...QC50N4 | 1110 x 1150 x 377 | ||||||||||||
| честотен регулатор ATV71PD11N4Z | 210 x 295 x 187 | ||||||||||||||
| (1) These values are given for a nominal switching frequency in continuous operation: - 4 kHz for ATV71PpppN4Z - 2.5 kHz for ATV71QpppN4 The switching frequency is adjustable from: - 1...16 kHz for ATV71PpppN4Z - 2.5....8 kHz for ATV71QpppN4 Above 4 kHz, the drive will reduce the switching frequency automatically in the event of excessive temperature rise. For continuous operation above the nominal switching frequency, derate the nominal drive current (see derating curves on our website www.schneider-electric.com). (2) Typical value for the indicated motor power and for the maximum prospective line Isc. (3) Variants available (see page 1/20). (4) A DC choke must be used (see page 1/68). (5) ATV71PpppN4Z drives supplied with a plate for EMC mounting and a thermal liner for mounting on the machine frame (see page 1/23). Note: Consult the summary tables of possible drive, options and accessory combinations on pages 1/34 and 1/38. |
|||||||||||||||
| IP 54 drives with integrated category C2 EMC filter | ||||||||||||
| Motor | Line supply | Altivar 71 | ||||||||||
| Power indicated on rating plate (1) | Line current Apparent Max. (2) power prospective line Isc 380 V 480 V 380 V |
Maximu continu current 380 V (IEC) | m ous (1) 460 V (NEC) |
Max. transient current for 60 s 2 s |
Reference | (3) (4) | Weight | |||||
| kW | HP | A | A | kVA | kA | A | A | kg | ||||
| Three-phase supply voltage: 380…480 V 50/60 Hz | ||||||||||||
| 0.75 | 1 | 3.7 | 3 | 2.4 | 5 | 2.3 | 2.1 | 3.5 | 3.8 | честотен регулатор ATV71W075N4 | 12.000 | |
| 1.5 | 2 | 5.8 | 5.3 | 3.8 | 5 | 4.1 | 3.4 | 6.2 | 6.8 | честотен регулатор ATV71WU15N4 | 12.000 | |
| 2.2 | 3 | 8.2 | 7.1 | 5.4 | 5 | 5.8 | 4.8 | 8.7 | 9.6 | честотен регулатор ATV71WU22N4 | 12.000 | |
| 3 | – | 10.7 | 9 | 7 | 5 | 7.8 | 6.2 | 11.7 | 12.9 | честотен регулатор ATV71WU30N4 | 13.000 | |
| 4 | 5 | 14.1 | 11.5 | 9.3 | 5 | 10.5 | 7.6 | 15.8 | 17.3 | честотен регулатор ATV71WU40N4 | 13.000 | |
| 5.5 | 7 .5 | 20.3 | 17 | 13.4 | 22 | 14.3 | 11 | 21.5 | 23.6 | честотен регулатор ATV71WU55N4 | 16.000 | |
| 7.5 | 10 | 27 | 22.2 | 17.8 | 22 | 17.6 | 14 | 26.4 | 29 | честотен регулатор ATV71WU75N4 | 16.000 | |
| 11 | 15 | 36.6 | 30 | 24.1 | 22 | 27.7 | 21 | 41.6 | 45.7 | честотен регулатор ATV71WD11N4 | 21.000 | |
| 15 | 20 | 48 | 39 | 31.6 | 22 | 33 | 27 | 49.5 | 54.5 | честотен регулатор ATV71WD15N4 | 31.000 | |
| 18.5 | 25 | 45.5 | 37.5 | 29.9 | 22 | 41 | 34 | 61.5 | 67.7 | честотен регулатор ATV71WD18N4 | 31.000 | |
| 22 | 30 | 50 | 42 | 32.9 | 22 | 48 | 40 | 72 | 79.2 | честотен регулатор ATV71WD22N4 | 30.500 | |
| 30 | 40 | 66 | 56 | 43.4 | 22 | 66 | 52 | 99 | 109 | честотен регулатор ATV71WD30N4 | 38.500 | |
| 37 | 50 | 84 | 69 | 55.3 | 22 | 79 | 65 | 118.5 | 130 | честотен регулатор ATV71WD37N4 | 38.500 | |
| 45 | 60 | 104 | 85 | 68.5 | 22 | 94 | 77 | 141 | 155 | честотен регулатор ATV71WD45N4 | 61.500 | |
| 55 | 75 | 120 | 101 | 79 | 22 | 116 | 96 | 174 | 191 | честотен регулатор ATV71WD55N4 | 61.500 | |
| 75 | 100 | 167 | 137 | 109.9 | 22 | 160 | 124 | 240 | 264 | честотен регулатор ATV71WD75N4 | 61.500 | |
| IP 54 drives with Vario and integrated category C2 EMC filter | ||||||||||||
| Three-phase supply voltage: 380…480 V 50/60 Hz | ||||||||||||
| 0.75 | 1 | 3.7 | 3 | 2.4 | 5 | 2.3 | 2.1 | 3.5 | 3.8 | честотен регулатор ATV71E5075N4 | 14.400 | |
| 1.5 | 2 | 5.8 | 5.3 | 3.8 | 5 | 4.1 | 3.4 | 6.2 | 6.8 | честотен регулатор ATV71E5U15N4 | 14.400 | |
| 2.2 | 3 | 8.2 | 7.1 | 5.4 | 5 | 5.8 | 4.8 | 8.7 | 9.6 | честотен регулатор ATV71E5U22N4 | 14.400 | |
| 3 | – | 10.7 | 9 | 7 | 5 | 7.8 | 6.2 | 11.7 | 12.9 | честотен регулатор ATV71E5U30N4 | 15.400 | |
| 4 | 5 | 14.1 | 11.5 | 9.3 | 5 | 10.5 | 7.6 | 15.8 | 17.3 | честотен регулатор ATV71E5U40N4 | 15.400 | |
| 5.5 | 7 .5 | 20.3 | 17 | 13.4 | 22 | 14.3 | 11 | 21.5 | 23.6 | честотен регулатор ATV71E5U55N4 | 18.400 | |
| 7.5 | 10 | 27 | 22.2 | 17.8 | 22 | 17.6 | 14 | 26.4 | 29 | честотен регулатор ATV71E5U75N4 | 18.400 | |
| 11 | 15 | 36.6 | 30 | 24.1 | 22 | 27.7 | 21 | 41.6 | 45.7 | честотен регулатор ATV71E5D11N4 | 29.700 | |
| 15 | 20 | 48 | 39 | 31.6 | 22 | 33 | 27 | 49.5 | 54.5 | честотен регулатор ATV71E5D15N4 | 40.400 | |
| 18.5 | 25 | 45.5 | 37.5 | 29.9 | 22 | 41 | 34 | 61.5 | 67.7 | честотен регулатор ATV71E5D18N4 | 40.400 | |
| 22 | 30 | 50 | 42 | 32.9 | 22 | 48 | 40 | 72 | 79.2 | честотен регулатор ATV71E5D22N4 | 46.700 | |
| 30 | 40 | 66 | 56 | 43.4 | 22 | 66 | 52 | 99 | 109 | честотен регулатор ATV71E5D30N4 | 57.800 | |
| 37 | 50 | 84 | 69 | 55.3 | 22 | 79 | 65 | 118.5 | 130 | честотен регулатор ATV71E5D37N4 | 57.800 | |
| 45 | 60 | 104 | 85 | 68.5 | 22 | 94 | 77 | 141 | 155 | честотен регулатор ATV71E5D45N4 | 80.400 | |
| 55 | 75 | 120 | 101 | 79 | 22 | 116 | 96 | 174 | 191 | честотен регулатор ATV71E5D55N4 | 80.400 | |
| 75 | 100 | 167 | 137 | 109.9 | 22 | 160 | 124 | 240 | 264 | честотен регулатор ATV71E5D75N4 | 80.400 | |
| Dimensions (overall) | ||||||||||||
| Drives | W x H x D mm |
Drives | W x H x D mm |
|||||||||
| честотен регулатор ATV71W075N4…WU22N4 | 240 x 490 x 272 | честотен регулатор ATV71E5075N4…E5U22N4 | 240 x 490 x 296 | |||||||||
| честотен регулатор ATV71WU30N4, WU40N4 | 240 x 490 x 286 | честотен регулатор ATV71E5U30N4, E5U40N4 | 240 x 490 x 310 | |||||||||
| честотен регулатор ATV71WU55N4, WU75N4 | 260 x 525 x 286 | честотен регулатор ATV71E5U55N4, E5U75N4 | 260 x 525 x 310 | |||||||||
| честотен регулатор ATV71WD11N4 | 295 x 560 x 315 | честотен регулатор ATV71E5D11N4 | 295 x 560 x 339 | |||||||||
| честотен регулатор ATV71WD15N4, WD18N4 | 315 x 665 x 315 | честотен регулатор ATV71E5D15N4, E5D18N4 | 315 x 665 x 340 | |||||||||
| честотен регулатор ATV71WD22N4 | 285 x 720 x 315 | честотен регулатор ATV71E5D22N4 | 285 x 720 x 335 | |||||||||
| честотен регулатор ATV71WD30N4, WD37N4 | 285 x 880 x 343 | честотен регулатор ATV71E5D30N4, E5D37N4 | 285 x 880 x 383 | |||||||||
| честотен регулатор ATV71WD45N4…WD75N4 | 362 x 1000 x 364 | честотен регулатор ATV71E5D45N4…E5D75N4 | 362 x 1000 x 404 | |||||||||
| (1) These values are given for a nominal switching frequency of 4 kHz up to ATV71WD30N4 or ATV71E5D30N4, or 2.5 kHz for ATV71WD37N4…WD75N4 or ATV71E5D37N4…E5D75N4 used in continuous operation. The switching frequency is adjustable from 1…16 kHz for all ratings. Above 2.5 or 4 kHz, depending on the rating, the drive will reduce the switching frequency automatically in the event of an excessive temperature rise. For continuous operation above the nominal switching frequency, derate the nominal drive current (see derating curves on our website www.schneider-electric.com). (2) Typical value for the indicated motor power and for the maximum prospective line Isc. (3) Variants available (see page 1/20). (4) Drives supplied with a plate for EMC mounting. Note: Consult the summary tables of possible drive, option and accessory combinations (see page 1/36). |
||||||||||||
| IP 20 drives | |||||||||||||||
| Motor | Line supply | Altivar 71 | |||||||||||||
| Power indicated on rating plate (1) |
Line current (2) |
Max. prospective line Isc | Maximum continuous current (1) (3) |
Reference (4) Weight | |||||||||||
| 500 V 575 V | 500 V 600 V | 500 V 575 V | |||||||||||||
| kW HP | A A kA | A A kg | |||||||||||||
| Three-phase supply voltage: 500…600 V 50/60 Hz | |||||||||||||||
| 1.5 | 2 | 5.6 | 4.9 | 22 | 3.2 | 2.7 | честотен регулатор ATV71HU15S6X | 7.500 | |||||||
| 2.2 | 3 | 7.6 | 6.7 | 22 | 4.5 | 3.9 | честотен регулатор ATV71HU22S6X | 7.500 | |||||||
| 3 | – | 9.9 | 10 | 22 | 5.8 | – | честотен регулатор ATV71HU30S6X | 7.500 | |||||||
| 4 | 5 | 12.5 | 10.9 | 22 | 7.5 | 6.1 | честотен регулатор ATV71HU40S6X | 7.500 | |||||||
| 5.5 | 7 .5 | 16.4 | 14.2 | 22 | 10 | 9 | честотен регулатор ATV71HU55S6X | 7.500 | |||||||
| 7.5 | 10 | 21.4 | 18.4 | 22 | 13.5 | 11 | честотен регулатор ATV71HU75S6X | 7.500 | |||||||
| Motor | Line supply | Altivar 71 | |||||||||||||
| Power indicated on rating plate (1) |
Line current (2) |
Max. prospective line Isc | Maximum Reference (4) Weight continuous current (1) (3) 500 V 575 V 690 V |
||||||||||||
| 500 V 575 V 690 V | 500 V 600 V 690 V | ||||||||||||||
| kW HP kW | A A A kA | A A A kg | |||||||||||||
| Three-phase supply voltage: 500…690 V 50/60 Hz | |||||||||||||||
| 1.5 | 2 | 2.2 | 3.8 | 3.2 | 4 | 22 | 3.2 | 2.7 | 4 | честотен регулатор ATV71HU22Y | 30.000 | ||||
| 2.2 | 3 | 3 | 5.2 | 4.4 | 5.2 | 22 | 4.5 | 3.9 | 4.5 | честотен регулатор ATV71HU30Y | 30.000 | ||||
| 3 | – | 4 | 6.8 | – | 6.6 | 22 | 5.8 | – | 5.5 | честотен регулатор ATV71HU40Y | 30.000 | ||||
| 4 | 5 | 5.5 | 8.6 | 7.2 | 8.6 | 22 | 7.5 | 6.1 | 7.5 | честотен регулатор ATV71HU55Y | 30.000 | ||||
| 5.5 | 7 .5 | 7.5 | 11.2 | 9.5 | 11.2 | 22 | 10 | 9 | 10 | честотен регулатор ATV71HU75Y | 30.000 | ||||
| 7.5 | 10 | 11 | 14.6 | 12.3 | 15.5 | 22 | 13.5 | 11 | 13.5 | честотен регулатор ATV71HD11Y | 30.000 | ||||
| 11 | 15 | 15 | 19.8 | 16.7 | 20.2 | 22 | 18.5 | 17 | 18.5 | честотен регулатор ATV71HD15Y | 30.000 | ||||
| 15 | 20 | 18.5 | 24 | 21 | 24 | 22 | 24 | 22 | 24 | честотен регулатор ATV71HD18Y | 30.000 | ||||
| 18.5 | 25 | 22 | 29 | 24 | 27 | 22 | 29 | 27 | 27 | честотен регулатор ATV71HD22Y | 30.000 | ||||
| 22 | 30 | 30 | 33 | 28 | 34 | 22 | 35 | 32 | 35 | честотен регулатор ATV71HD30Y | 30.000 | ||||
| 30 | 40 | 37 | 48 | 41 | 47 | 22 | 47 | 41 | 43 | честотен регулатор ATV71HD37Y | 68.000 | ||||
| 37 | 50 | 45 | 62 | 51 | 55 | 22 | 59 | 52 | 54 | честотен регулатор ATV71HD45Y | 68.000 | ||||
| 45 | 60 | 55 | 68 | 57 | 63 | 22 | 68 | 62 | 62 | честотен регулатор ATV71HD55Y | 68.000 | ||||
| 55 | 75 | 75 | 84 | 70.5 | 88 | 22 | 85 | 77 | 84 | честотен регулатор ATV71HD75Y | 68.000 | ||||
| 75 | 100 | 90 | 109 | 92 | 101 | 22 | 110 | 99 | 104 | честотен регулатор ATV71HD90Y | 68.000 | ||||
| 90 | 125 | 110 | 128 | 113 | 117 | 28 | 136 | 125 | 125 | честотен регулатор ATV71HC11Y (5) (6) | 102.000 | ||||
| 110 | 150 | 132 | 153 | 133 | 137 | 28 | 165 | 144 | 150 | честотен регулатор ATV71HC13Y (5) (6) | 102.000 | ||||
| 132 | – | 160 | 182 | – | 163 | 35 | 200 | – | 180 | честотен регулатор ATV71HC16Y (5) (6) | 102.000 | ||||
| 160 | 200 | 200 | 227 | 204 | 212 | 35 | 240 | 192 | 220 | честотен регулатор ATV71HC20Y (5) (6) | 181.000 | ||||
| 200 | 250 | 250 | 277 | 249 | 256 | 35 | 312 | 242 | 290 | честотен регулатор ATV71HC25Y (5) (6) | 181.000 | ||||
| 250 | 350 | 315 | 342 | 311 | 317 | 35 | 390 | 336 | 355 | честотен регулатор ATV71HC31Y (5) (6) | 181.000 | ||||
| 315 | 450 | 400 | 439 | 401 | 409 | 35 | 462 | 412 | 420 | честотен регулатор ATV71HC40Y (5) (6) | 383.000 | ||||
| 400 | 550 | 500 | 544 | 491 | 498 | 35 | 590 | 528 | 543 | честотен регулатор ATV71HC50Y (5) (6) | 383.000 | ||||
| 500 | 700 | 630 | 673 | 613 | 616 | 42 | 740 | 672 | 675 | честотен регулатор ATV71HC63Y (5) (6) | 383.000 | ||||
| Dimensions (overall) | |||||||||||||||
| Drives | W x H x D mm |
||||||||||||||
| честотен регулатор ATV71HU15S6X…HU75S6X | 210 x 295 x 213 | ||||||||||||||
| честотен регулатор ATV71HU22Y…HD30Y | 240 x 420 x 236 | ||||||||||||||
| честотен регулатор ATV71HD37Y…HD90Y | 320 x 630 x 290 | ||||||||||||||
| честотен регулатор ATV71HC11Y…HC16Y | 340 x 1190 x 377 | ||||||||||||||
| честотен регулатор ATV71HC20Y…HC31Y | 595 x 1190 x 377 | ||||||||||||||
| честотен регулатор ATV71HC40Y…HC63Y | 1120 x 1390 x 377 | ||||||||||||||
| (1) These values are given for a nominal switching frequency of 4 kHz for ATV71HUppS6X and for ATV71HU22Y…HD30Y or 2.5 kHz for ATV71HD37Y…HC63Y drives for use in continuous operation. The switching frequency is adjustable from 2.5…6 kHz for ATV71HUppS6X and for ATV71HU22Y…HD30Y, and from 2.5…4.9 kHz for ATV71HD37Y…ATV71HC63Y drives. Above 2.5 kHz or 4 kHz, depending on the rating, the drive will reduce the switching frequency automatically in the event of an excessive temperature rise. For continuous operation above the nominal switching frequency, derate the nominal drive current (see derating curves on our website www.schneider-electric.com). (2) Typical value for the indicated motor power and for the maximum prospective line Isc. (3) The maximum transient current for: - 60 seconds is equal to 150% of the maximum continuous current - 2 seconds is equal to 165% of the maximum continuous current (4) Variants available (see page 1/20). (5) Line choke mandatory for ATV71HC11Y…HC63Y drives, unless a special transformer is used (12-pulse). The line choke must be ordered separately (see page 1/70). (6) Drive supplied without plate for EMC mounting. This is included in the UL Type 1 or IP 31 kit, which must be ordered separately (see pages 1/24 and 1/25). Note: Consult the summary tables of possible drive, option and accessory combinations (see pages 1/38 and 1/40). |
|||||||||||||||
| Water-cooled IP 20 drives | |||||||||||
| Motor | Line supply | Altivar 71 | |||||||||
| Power indicated on rating plate (1) |
Line current (2) |
Max. prospective line Isc | Maximum continuous current (1) (3) 500 V 575 V |
690 V | Reference | Weight | |||||
| 500 V | 575 V | 690 V | 500 V | 600 V | 690 V | ||||||
| kW | HP | kW | A | A | A | kA | A | A | A | kg | |
| Three-phase supply voltage: 500…690 V 50/60 Hz | |||||||||||
| 90 | 125 | 110 | 128 | 113 | 117 | 28 | 136 | 125 | 125 | честотен регулатор ATV71QC11Y | 80.000 |
| 110 | 150 | 132 | 153 | 133 | 137 | 28 | 165 | 144 | 150 | честотен регулатор ATV71QC13Y | 80.000 |
| 132 | – | 160 | 182 | – | 163 | 35 | 200 | – | 180 | честотен регулатор ATV71QC16Y | 80.000 |
| 160 | 200 | 200 | 227 | 204 | 212 | 35 | 240 | 192 | 220 | честотен регулатор ATV71QC20Y | 140.000 |
| 200 | 250 | 250 | 277 | 249 | 256 | 35 | 312 | 242 | 290 | честотен регулатор ATV71QC25Y | 140.000 |
| 250 | 350 | 315 | 342 | 311 | 317 | 35 | 390 | 336 | 355 | честотен регулатор ATV71QC31Y | 140.000 |
| 315 | 450 | 400 | 439 | 401 | 409 | 35 | 462 | 412 | 420 | честотен регулатор ATV71QC40Y | 300.000 |
| 400 | 550 | 500 | 544 | 491 | 498 | 35 | 590 | 528 | 543 | честотен регулатор ATV71QC50Y | 300.000 |
| 500 | 700 | 630 | 673 | 613 | 616 | 42 | 740 | 672 | 675 | честотен регулатор ATV71QC63Y | 300.000 |
| Dimensions (overall) | |||||||||||
| Drives W x H x D mm |
|||||||||||
| ATV71QC11Y...QC16Y 330 x 950 x 377 ATV71QC20Y...QC31Y 585 x 950 x 377 ATV71QC40Y...QC63Y 1110 x 1150 x 377 |
|||||||||||
| (1) These values are given for a nominal switching frequency of 2.5 kHz, for use in continuous operation. The switching frequency is adjustable from 2.5…4.9 kHz. Above 2.5 kHz, depending on the rating, the drive will reduce the switching frequency automatically in the event of an excessive temperature rise. For continuous operation above the nominal switching frequency, derate the nominal drive current (see derating curves on our website www.schneider-electric.com). (2) Typical value for the indicated motor power and for the maximum prospective line Isc. (3) The maximum transient current for: - 60 seconds is equal to 150% of the maximum continuous current - 2 seconds is equal to 165% of the maximum continuous current Note: Consult the summary tables of possible drive, option and accessory combinations (see page 1/40). |
|||||||||||
- Configuring Altivar 61 & 71 Keypad to Display Multiple Parameters
Tutorial for displaying multiple Altivar 61 or Altivar 71 (ATV61/ATV71) Variable Frequency Drive (VFD) parameters simultaneously on the remote HMI keypad VW3A1101.
- Configuring Analog Output for Motor Frequency on Altivar 61 & 71
Tutorial for programming analog output 1 (AO1) for Motor Frequency as voltage or current on Altivar ATV61 and ATV71 Variable Frequency Drives (VFD).
- Troubleshooting EPF1 Fault on Altivar ATV61 & ATV71 Drives
Tutorial for troubleshooting an EPF1 Fault (External Fault) on the Altivar™ ATV61 & ATV71 Variable Frequency Drive (VFD) by verifying assigned input for external fault is open or not closed triggering this condition.
- Transferring Programs Between HMI Display and Altivar 61 & 71 Drive
Tutorial for loading programs from or saving programs to the HMI Display VW3A1101 with Altivar 61 & 71 (ATV61/ATV71) variable frequency drives (VFD).
- Programming Freewheel Stop on Altivar 61 & 71 Drives
Tutorial for configuring the Stop Type on the Altivar ATV61 & ATV71 variable frequency drives (VFD). In this video the drive will be set to perform a freewheel or coast stop rather than the default ramp stop method.
- Configuring ATV61 & ATV71 PID Set Point Adjustment via Keypad Dial
Tutorial for configuring the Altivar 61 & Altivar 71 (ATV61/ATV71) variable speed drives to allow the PID set point to be adjusted using the integrated keypad dial.
- Configuring Sink Mode on Altivar 61 & 71 Drives
Tutorial for changing terminal type control between sink and source modes on the Altivar ATV61 & ATV71 Variable Frequency Drives (VFD).
- Troubleshooting INF6 Fault on Altivar 61 & 71 Drives
Tutorial for troubleshooting the INF6 fault (internal option fault) on the Altivar ATV61 and ATV71 Variable Frequency Drives (VFD) typically caused by a loose option card or two serial cards installed at once.
