FR-D700 SC – Компактен стандартен честотен регулатор
Честотните регулатори – FR-D 700 на Mitsubishi Electric са решението за микрозадвижвания.
- Характеристики:
• Опростена и безопасна работа, компактен дизайн и усъвършенствани работни характеристики са във фокуса на концепцията на новия честотен преобразувател FR-D700. Създадено е задвижване, поставящо нови стандарти в областта на компактните задвижвания.
• Подобрени работни характеристики и опции на устройството, сред които опростено опроводяване, благодарение на пружинните клеми, вградено цифрово избиране (Digital Dial) с LED дисплей, повишена ефективност на производителността в нискоскоростния диапазон, а също и интегрираната функция за аварийно спиране превръщат FR-D700 в новия стандарт в ултра компактния клас
• Потребителски ориентиран, FR-D700 е особено полезен за стандартни приложения. Това е правилният избор както за по-прости, така и за по-сложни приложения. Типични приложения за задвижване на подаващи механизми и конвейери, стругове или задвижвания на врати и портали.
- Аварийна безопасност със самодиагностика
Този честотен преобразувател активно следи за собствената си безопасност на функциониране. Ако, например, оборотите в минута (rpm) на вентилатора спаднат на 50%, се задейства предварителна аларма. Програма за вътрешни измервания наблюдава стареенето на кондензаторите, а брояч на работните часове позволява на оператора да планира най-удобното време за техническо обслужване. Безпроблемната работа се осигурява и от функциите за защита и претоварване, като системата за мониторинг на повредена фаза при входните и изходните вериги.
- Допълнителни енергийни икономии
Функцията OEC на FR-D700 спомага за допълнително оптимизиране на токовото и следователно електроенергийното потребление на двигателя.
- Дълъг експлоатационен живот
FR-D700 е предназначен за експлоатационен живот над 10 години. Това е възможно благодарение на високоефективните топлоустойчиви кондензатори, охлаждащи вентилатори с капсулирани лагери и специална смазка. Дебитът на охлаждащия въздух влиза в контакт само с радиаторите, а не с електронните елементи. Печатните платки са защитени срещу агресивни условия на околната среда чрез единичен или двоен слой подходяща облицовка – друга характеристика, осигуряваща по-дълъг експлоатационен живот.
- Функция за безопасност
"Безопасно изключване на въртящия момент (Safe Torque Off – STO)", в съответствие с EN 61800-5-2 прекъсва захранването от двигателя и предотвратява нежелано рестартиране. След това двигателят спира по инерция.
| POWER RANGE | 0.1 – 2.2 kW 1 ph, 0.4 – 7.5 kW 3 ph |
| INPUT | 100 V 1 ph/200 V; 1/3 ph/400 V 3 ph (50/60 Hz) |
| OUTPUT FREQUENCY | 0.2 – 400 Hz |
| PROTECTION | IP20 |
| SAFETY | STO integrated |
| CONTROL | V/f, optimum excitation control, general-purpose magnetic flux, vector control |
| INTERFACES | Modbus/RTU, MitsubishiElectric frequency inverter protocol, RS485 |
- Продуктовата серия е внедрена в следните наши проекти:
Видео галерия

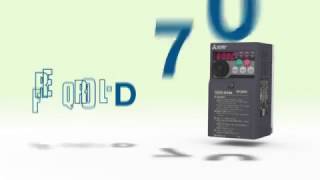

FR-D700 Series introduction
Inbetriebnahme FR D700 - Teil 1Werkseinstellung
| ПРОДУКТОВА ЛИНИЯ | Монофазно захранване FR-D720S-***SC-EC |
Трифазно захранване FR-D740-***SC-EC |
|||||||||||||||
| Номер *** | 008 | 014 | 025 | 042 | 070 | 100 | 012 | 022 | 036 | 050 | 080 | 120 | 160 | ||||
| ИЗХОД | Номинална мощност на мотора① | kW | 0.1 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 0.4 (0.55) |
0.75 (1.1) |
1.5 (2.2) |
2.2 (3.0) |
3.7 (4.0) |
5.5 (7.5) |
7.5 (11.0) |
||
| Номинална мощност на изхода | kVA | 0.3 | 0.5 | 1.0 | 1.6 | 2.8 | 3.8 | 1.2 | 2.0 | 3.0 | 4.6 | 7.2 | 9.1 | 13.0 | |||
| Номинален ток① | A | 0.8 | 1.4 | 2.5 | 4.2 | 7.0 | 10.0 | 1.2 (1.4) |
2.2 (2.6) |
3.6 (4.3) |
5.0 (6.0) |
8.0 (9.6) |
12.0 (14.4) |
16.0 (19.2) |
|||
| Възможност за претоварване② | – | 150% за 60 секунди; 200% за 0.5 секунди | |||||||||||||||
| Напрежение | V | 200 – 240 (3 фази) | 380 – 480 (3 фази) | ||||||||||||||
| Диапазон на честотата | Hz | 0.2 – 400 | |||||||||||||||
| Метод за контрол | – | Честотно управление (V/f); Векторен контрол по магнитен поток | |||||||||||||||
| Максимален спирачен момент | Регенерация③ | 150% | 100% | 50% | 20% | 100% | 50% | 20% | |||||||||
| С опция FR-ABR(H) | – | 100 % момент/10 % ПВ | |||||||||||||||
| ВХОД | Захранващо напрежение | V | 200 – 240 V AC, - 15%/+ 10% (1 фаза) | 380 – 480 V AC, - 15%/+ 10% (3 фази) | |||||||||||||
| Обхват на напрежение | V | От 170 до 264 V AC | От 325 до 528 V AC | ||||||||||||||
| Честота на захранване | Hz | 50/60 Hz ± 5% | |||||||||||||||
| Пълна мощност на захр. | kVA | 0.5 | 0.9 | 1.5 | 2.3 | 4.0 | 5.2 | 1.5 | 2.5 | 4.5 | 5.5 | 9.5 | 12.0 | 17.0 | |||
| ДРУГИ | Охлаждане | – | Няма | Има | Няма | Има | |||||||||||
| Температура на околната среда | °C | от -10 до +50 | |||||||||||||||
| Тегло | кг. | 0.5 | 0.6 | 0.9 | 1.1 | 1.5 | 1.9 | 1.2 | 1.2 | 1.3 | 1.4 | 1.5 | 3.1 | 3.1 | |||
| Размери | Широчина | мм. | 68 | 68 | 68 | 68 | 108 | 140 | 108 | 108 | 108 | 108 | 108 | 220 | 220 | ||
| Височина | мм. | 128 | 128 | 128 | 128 | 128 | 150 | 128 | 128 | 128 | 128 | 128 | 150 | 150 | |||
| Дълбочина | мм. | 80.5 | 80.5 | 142.5 | 162.5 | 155 | 145 | 129.5 | 129.5 | 135.5 | 155.5 | 165.5 | 155 | 155 | |||
| Продуктов номер (Инфо. за поръчка) | Инвертор 247595 - FR-D720S-008SC-EC | Инвертор 247596 - FR-D720S-014SC-EC | Инвертор 247597 - FR-D720S-025SC-EC | Инвертор 247598 - FR-D720S-042SC-EC | Инвертор 247599 - FR-D720S-070SC-EC | Инвертор 247600 - FR-D720S-100SC-EC | Инвертор 247601 - FR-D740-012SC-EC | Инвертор 247602 - FR-D740-022SC-EC | Инвертор 247603 - FR-D740-036SC-EC | Инвертор 247604 - FR-D740-050SC-EC | Инвертор 247605 - FR-D740-080SC-EC | Инвертор 247606 - FR-D740-120SC-EC | Инвертор 247607 - FR-D740-160SC-EC | ||||
| ① | Посочените стойности в скоби се отнасят при температура на околната среда до + 40° C | ||||||||||||||||
| ② | Посочената стойност в %, показва отношението на тока на претоварване към номиналния изходен ток на инвертора. За повтаряемост на претоварването е нужно да бъде оставено време на инвертора и мотора да възвърнат температурата си до 100% или по-малко от тази за нормална работа. | ||||||||||||||||
| ③ | Посоченият спирачен въртящ момент е краткотрайно продължаващ, т.е. когато двигателят спира без допълнителен регенериращ товар. Тъй като инверторът не съдържа спирачен резистор, използвайте опционалния спирачен резистор (FR-ABR(H)), когато регенеративната енергия е голяма. Може да се използва и спирачен модул FR-BU2. (Допълнителен спирачен резистор НЕ може да бъде използван в модела 008 и 014!) |
||||||||||||||||
