В съвременната индустриална автоматизация свързаността между устройствата е от критично значение. Конекторите на Murrelektronik са предпочитан избор за надеждно пренасяне на електрическо захранване, сигнали и данни в индустриални среди. Индустриални конектори са с висока степен на защита (IP67, IP68 или IP69K) и гарантират сигурно, устойчиво, надеждно и бързо свързване дори в тежки индустриални условия.
Основната разлика между конекторите са видовете кодировка и тяхното предназначение, броя на пиновете, материала, от който са изработени, цвета и дължината на кабела, формата и размера на конектора.
Щепселът се нарича мъжка част, а гнездото – женска част. Несъответстващите щепсели и контакти не могат да бъдат свързани заедно, което минимизира риска от грешки при свързване.

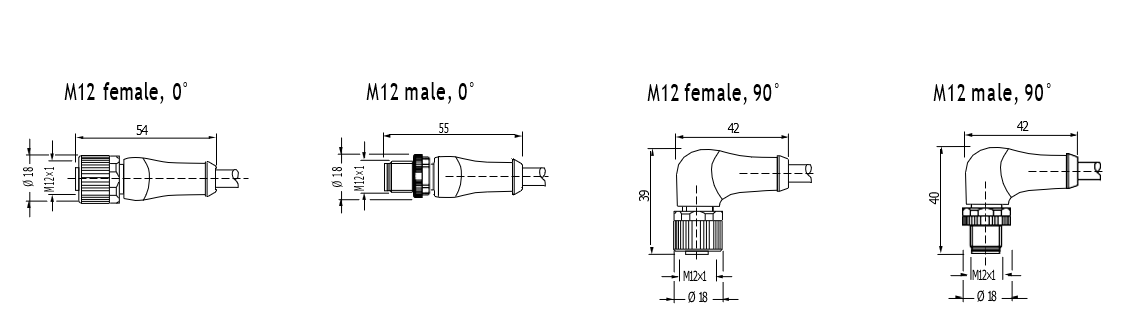

• Захранващите конектори M8 и М12 са компактни, но имат голям капацитет за предаване на енергия.

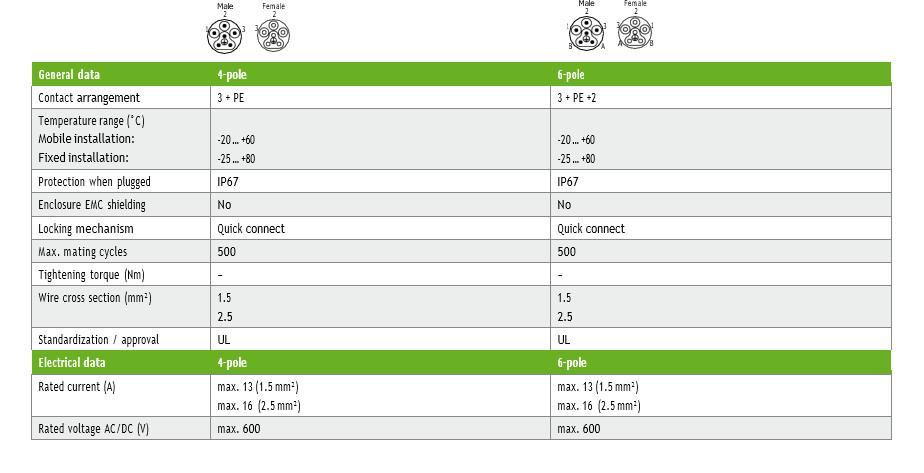

• MQ15 е подходящ за асинхронни и трифазни мотори до 7,5 kW и е идеален за разпределение на енергия.
• 7/8 цоловите конектори са установеният избор за захранване и контрол на сигнала.

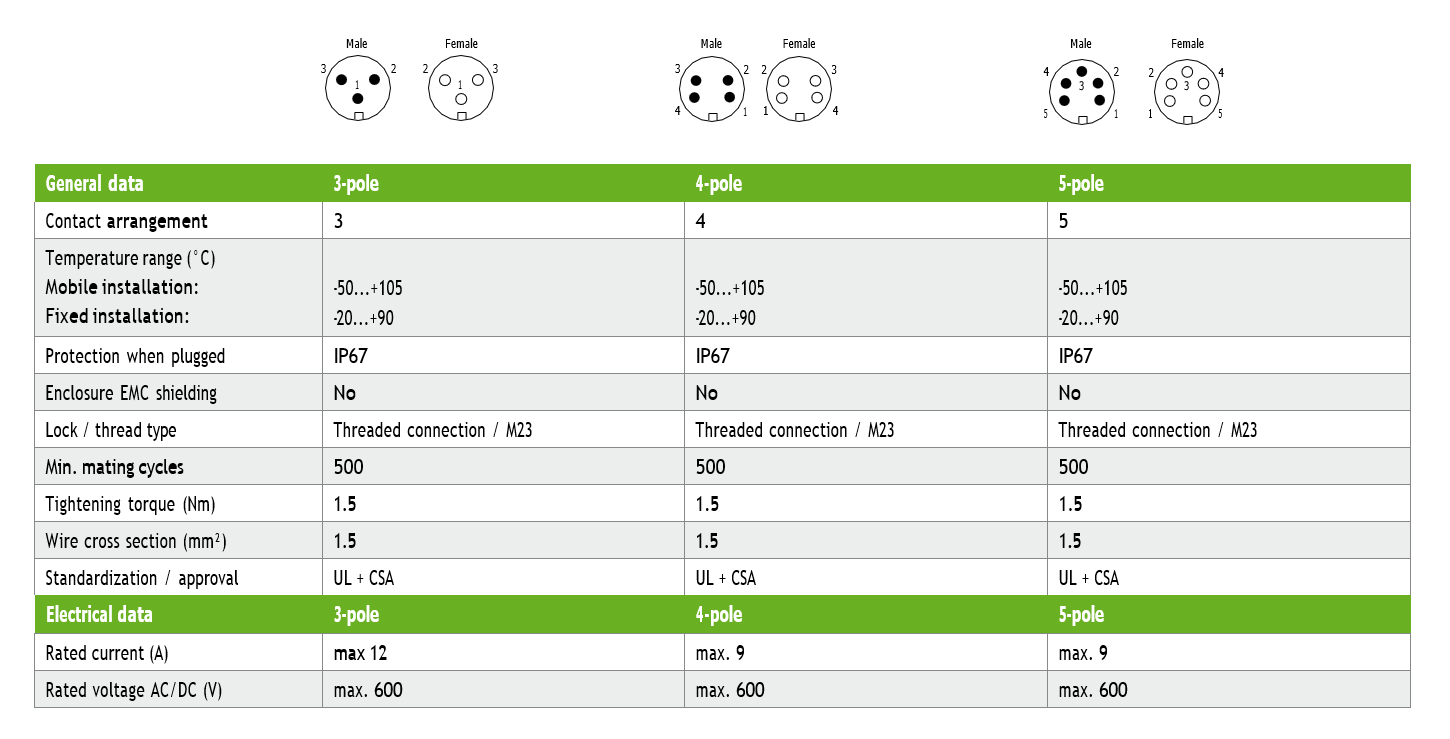

• Конекторите M23 и М40 са доказани решения за свързване на сервомотори.
Конекторите се предлагат с различен брой пинове в зависимост от приложението. Най-често срещаните конфигурации включват 3, 4, 5, 6, 8, 12 или повече пинове. В някои случаи се предлагат варианти с допълнителни заземяващи пинове – PE (защитен заземяващ пин) или FE (функционално заземяване).

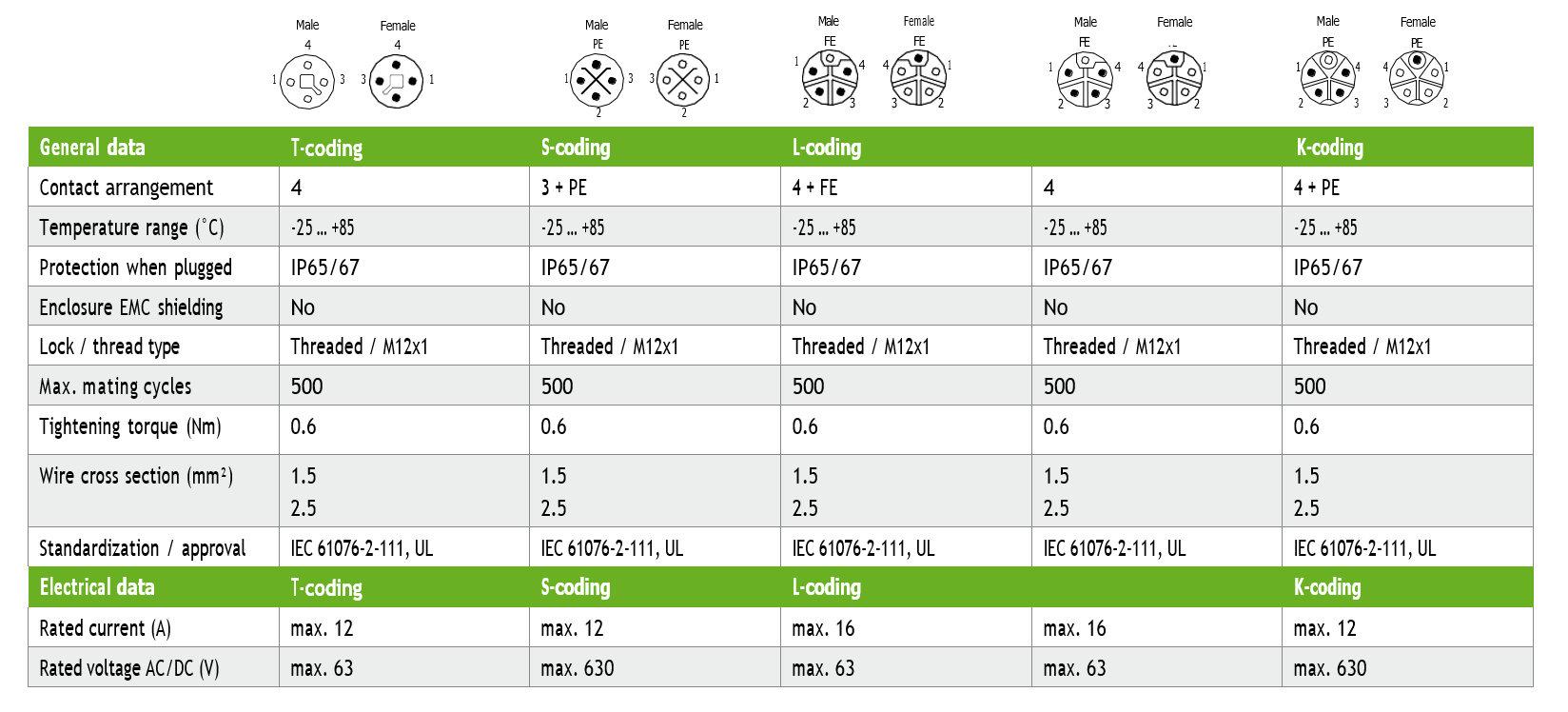

Разпределението на пиновете е стандартизирано според IEC 61076-2-111, като различните кодировки имат определена схема за разположение на контактите.
Кодировката на конекторите предотвратява неправилното свързване на различни видове сигнали и захранвания. Основните индустриални кодировки включват:
Всеки вид кодировка има различен механичен ключ, което предотвратява несъвместимо свързване между различните типове.

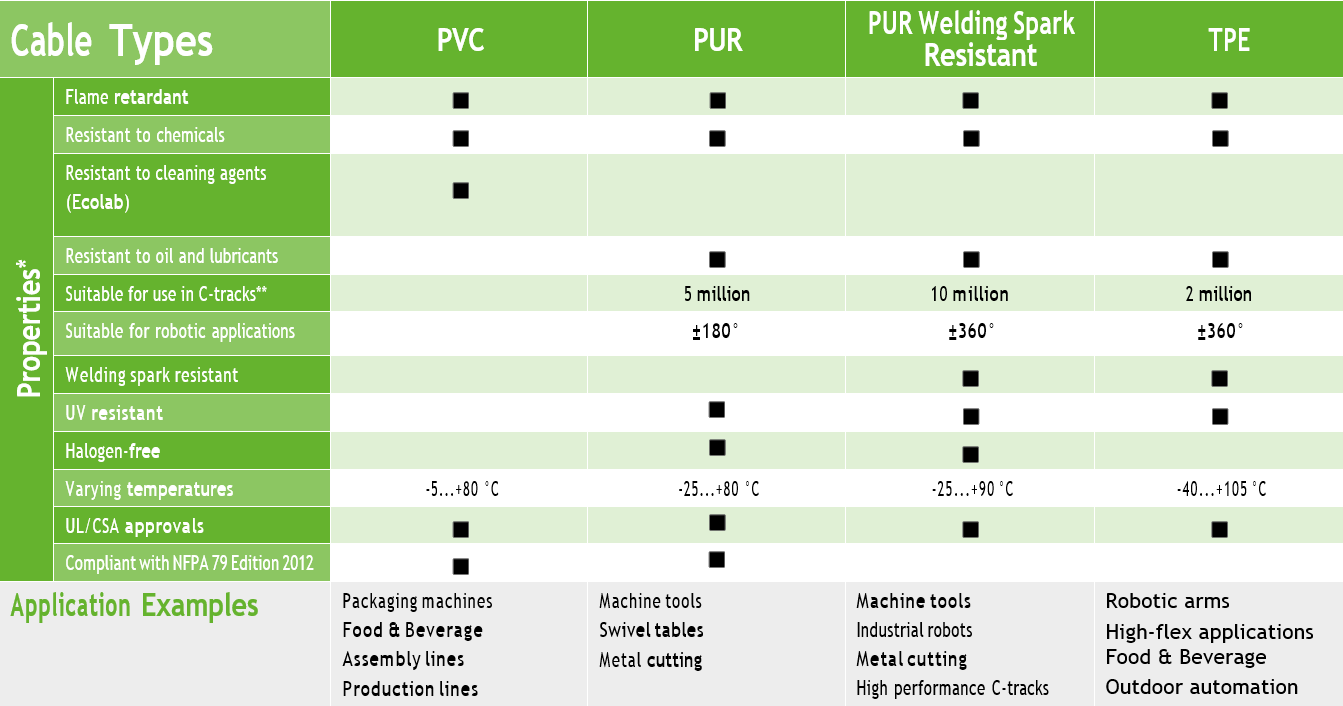

Конекторите трябва да бъдат изработени от устойчиви материали, за да издържат на индустриалните условия. Сред най-често използваните материали за кабелните обвивки са:
• PVC (поливинилхлорид) – икономично решение с добра гъвкавост, но по-ниска устойчивост на тежки условия.
• PUR (полиуретан) – гъвкав и устойчив на масла, химикали и механични натоварвания.
• PUR Устойчив на искри при заваряване – устойчив на износване, UV-лъчи и температурни промени.
• TPE (термопластичен еластомер) – забавя горенето, устойчив е на масло, бензин и химикали.
В допълнение към материала, важен аспект е и цветът на кабела, който може да има стандартно обозначение в зависимост от приложението. Например:
• Черен – обща употреба в индустриални приложения
• Сив – често използван в автоматизацията и контролни системи
• Оранжев – за захранващи кабели
• Син – за слаботокови или DC приложения
• Зелен – използван за данни
• Жълт – за сигнали свързани със системата за безопасност
В зависимост от индустриалните условия, конекторите трябва да имат висока степен на защита срещу прах и влага. Най-често срещаните класове защита са:
• IP67 – защита срещу проникване на прах и издържливост при потапяне във вода до 1 метър за 30 минути.
• IP69K – най-високият клас защита, предназначен за приложения, подложени на високо налягане и пароструйни почиствания (като в хранително-вкусовата промишленост).
Освен стандартните M8 и M12, съществуват и други видове индустриални конектори, като:
• RJ45 – използван за Ethernet връзки

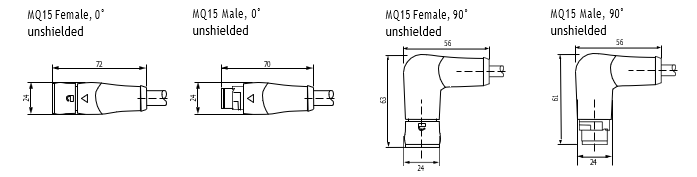

• MQ15 – с бърза връзка чрез четвърт оборот за IP67 защита

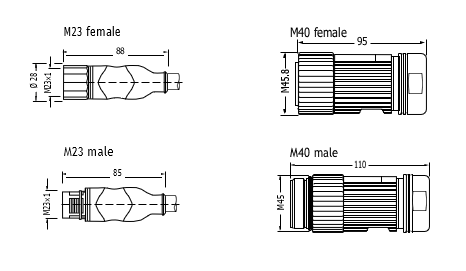

• M23 – често срещан при серво моторите и сигналните връзки

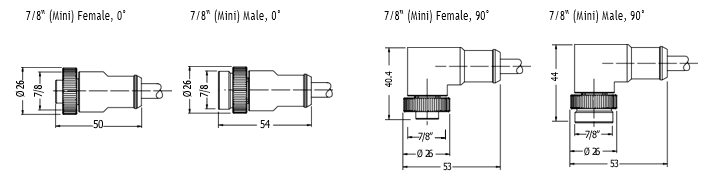

• 7/8" (Mini) – традиционен избор за индустриални захранвания
• M40 – използван при високомощни приложения
Конекторите се предлагат в различни конфигурации в зависимост от пространствените ограничения и удобството на инсталацията:
• Прави конектори – стандартен вариант за директно свързване.
• Конектори под ъгъл (90°) – използвани при ограничено пространство или за намаляване на механичните натоварвания върху кабела.
• Конектори със специални закрепвания – с допълнителни механизми за закрепване в среди с висока вибрация.
Контактните пинове на конекторите често са изработени от мед с покритие от злато или никел. Позлатените пинове осигуряват оптимална проводимост. Благодарение на високата степен на защита, съединителите са идеални за тежки индустриални условия. Освен това са устойчиви на вибрации – това се осигурява от съединителната гайка със защита от вибрации.
Изборът на подходящ индустриален конектор зависи от множество фактори – кодировка, брой пинове, материал, защита срещу външни влияния, ъгъл на свързване и покритие на контактите. Познаването на тези параметри е ключово за осигуряване на надеждна връзка в автоматизацията и индустриалните системи. Внимателният подбор на конектори гарантира стабилност и ефективност в производствените процеси.
1. Дизайн:
• 0°, 45° и 90° конектори
• Щепсели (мъжки) и контакти (женски)
2. Брой пинове:
• От 3 до 17 пина
• Варианти с допълнителен заземителен контакт
3. Функционалност:
• Сигнални
• Захранващи
• Мрежови
Калоян Георгиев
Ръководител търговски отдел – Централен офис
0884 221 165
Кодировката е специфична форма на пиновете, която предотвратява грешки при свързване на компоненти с различни функции. Предлагат се с различни кодировки, което ги прави универсални и съвместими за широк спектър от приложения. Разбирането на техните характеристики е ключово за правилния избор и интеграция в индустриални системи.
Kонекторите играят ключова роля в изграждането на надеждни и ефективни системи за индустриална автоматизация. С правилния избор на кодировка и тип конектор можете да оптимизирате работата на вашите системи, като гарантирате безпроблемно предаване на захранване и данни.
За да откриете най-подходящите конектори за вашите индустриални приложения, посетете нашата специална секция в онлайн магазина. Там ще намерите богат асортимент от модели, конфигурации и кодировки, които отговарят на най-високите стандарти за качество и надеждност. Разгледайте и изберете идеалното решение за вашите нужди!
