Power over Ethernet, или PoE, е технология, която промени начина, по който се изграждат съвременните мрежи. Вместо да се прокарват отделни кабели за захранване и пренос на данни, PoE позволява и двете да се осъществяват чрез един Ethernet кабел. Това прави инсталациите по-бързи, по-гъвкави и значително по-лесни за управление.
От IP камери и безжични точки за достъп до индустриални IoT устройства, захранването през Ethernet опростява инсталациите и позволява на устройствата да работят на места, където традиционните източници на захранване са труднодостъпни.
За да се разбере как работи PoE технологията, е важно да се разгледат двата основни компонента в една такава система:
Power Sourcing Equipment (PSE) - оборудването, което подава захранване през Ethernet кабела. Това най-често е PoE суич или PoE инжектор.
Powered Device (PD) - устройството, което получава захранването. Такива устройства могат да бъдат IP камери, безжични точки за достъп, IoT сензори и други мрежови компоненти.
В повечето приложения PoE доставя приблизително 48 V DC захранване, като едновременно с това осигурява и пренос на данни по същия кабел. Така се постига ефективно разпределение на захранване и комуникация в рамките на една Ethernet инфраструктура.
Най-често използваното PSE устройство е PoE суичът. Той осигурява едновременно мрежова свързаност и захранване към няколко устройства.
В зависимост от конкретните изисквания на мрежата могат да се използват различни типове PoE суичове. Управляемите PoE суичове предоставят възможности за разширен мониторинг, конфигурация и контрол на мрежата. Неуправляемите PoE суичове са по-лесни за внедряване и са подходящи за по-прости приложения, при които не се изисква сложна конфигурация.
PoE инжекторите са друг тип PSE устройства. Те се използват в случаи, когато съществуващата мрежова инфраструктура не разполага с PoE суич, но е необходимо конкретно устройство да бъде захранено през Ethernet кабел.
При PoE решенията посоката на захранване е от значение.
PoE In означава, че дадено устройство получава захранване през Ethernet порта си от PoE източник.
PoE Out означава, че устройството може да подава захранване към друго свързано устройство.
Някои устройства поддържат и PoE passthrough. Това означава, че те получават захранване чрез PoE In и прехвърлят част от него чрез PoE Out към друго устройство, например IP камера или безжична точка за достъп.
Тази функционалност е особено полезна при изграждане на разпределени мрежови системи, където броят на наличните захранващи точки е ограничен.
Важно е да се прави разлика между активно PoE и пасивно PoE.
Активното PoE следва IEEE стандарти като 802.3af, 802.3at или 802.3bt. При него оборудването първо проверява дали свързаното устройство поддържа PoE, преди да подаде захранване. Това осигурява по-безопасна работа и намалява риска от повреда на несъвместими устройства.
Пасивното PoE не извършва такава проверка. То подава захранване постоянно през кабела. Макар да е по-опростено като принцип на работа, пасивното PoE изисква внимателен подбор на съвместими устройства, тъй като при неправилна комбинация съществува риск от повреда.

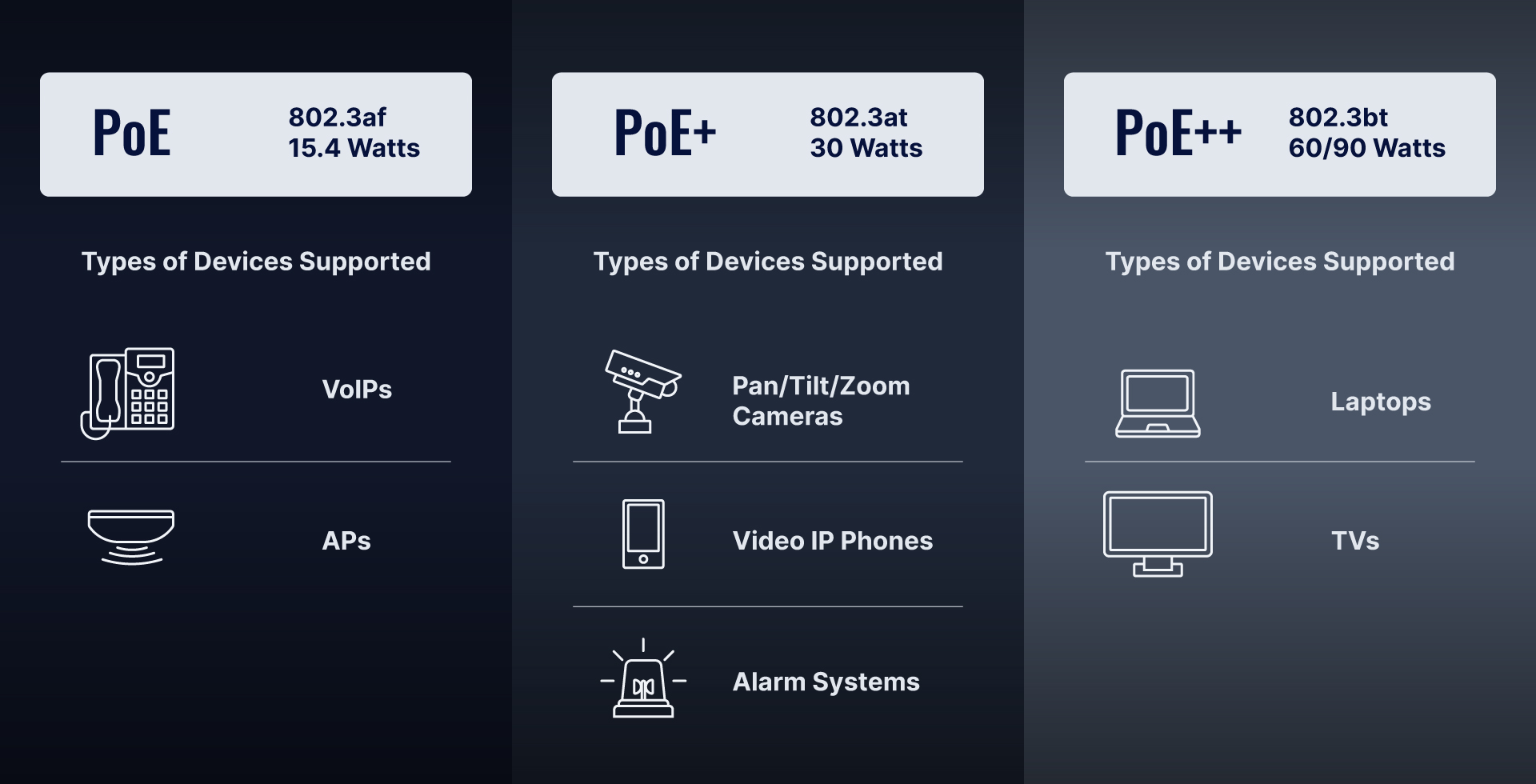

PoE стандартите определят каква мощност може да бъде доставена през Ethernet кабел и осигуряват съвместимост между различните мрежови устройства.
Най-често използваните стандарти са:
• IEEE 802.3af - осигурява до 15.4 W
• IEEE 802.3at (PoE+) - осигурява до 30 W
• IEEE 802.3bt (PoE++ или 4PPoE) - поддържа значително по-високи нива на мощност от 60 W или дори 90 W
Благодарение на тези стандарти чрез PoE могат да се захранват различни устройства - от IP камери и безжични точки за достъп до по-взискателно мрежово и индустриално оборудване.
При изграждане на PoE инфраструктура е важно да се вземе предвид и бюджетът на захранване на PoE. Той определя каква е общата мощност, която един PoE суич може да осигури към всички свързани към него устройства. Правилното изчисление на този бюджет е ключово за надеждната работа на системата.
.png)
Едно от основните предимства на PoE е възможността едно устройство да бъде едновременно захранено и свързано към мрежата чрез един Ethernet кабел.
Това значително намалява разходите за инсталация, тъй като елиминира нуждата от отделно електрическо окабеляване и допълнителни захранващи контакти. В резултат мрежовата инфраструктура става по-опростена, изграждането ѝ е по-бързо, а поддръжката - по-лесна.
Тъй като устройствата вече не зависят от наличието на близък източник на захранване, PoE позволява значително по-гъвкаво позициониране. Оборудването може да бъде монтирано там, където е необходимо от гледна точка на функционалност, покритие или наблюдение, а не само там, където има електрически контакт.
Централизираното захранване чрез PoE суичове подобрява контрола, надеждността и възможностите за мащабиране на мрежата. Това прави PoE практично решение за модерни мрежи и за инфраструктура, която трябва да се разширява във времето.
PoE се използва широко в мрежовите решения на Teltonika, където улеснява изграждането на системи и захранването на множество устройства чрез един Ethernet кабел.
В проекти с “умни” градове PoE суичове могат да захранват CCTV камери, високоговорители, дисплеи и други устройства около зарядни станции за електромобили. Така се създава чиста, ефективна и надеждна мрежова инфраструктура.
В индустриални среди, например логистични складове, управляемите PoE суичове могат да захранват устройства като камери за разпознаване на регистрационни номера, RFID скенери и друго оборудване за наблюдение и контрол. В същото време те позволяват надеждно управление на мрежата.
Устройствата на Teltonika намират приложение и в системи за градско видеонаблюдение и интелигентно осветление. В такива проекти PoE суичове и PoE рутери опростяват инсталацията и подпомагат захранването на разпределени устройства в големи инфраструктурни мрежи.
Тези приложения показват как PoE позволява гъвкава и мащабируема свързаност в “умни” градове, индустриална автоматизация и инфраструктурни мрежи.
При избора на PoE суич е важно да се оценят няколко ключови фактора, свързани с конкретната мрежова среда и свързаните устройства.
На първо място трябва да се определят изискванията за мощност на всички захранвани устройства и да се направи коректно изчисление на бюджета на захранване на PoE. Така се гарантира, че суичът може да осигури достатъчно захранване към всички портове и устройства.
Околната среда също има съществено значение. В индустриални приложения оборудването често трябва да работи надеждно при температурни колебания, вибрации, прах или други неблагоприятни условия.
Именно за такива среди са разработени PoE суичовете и рутерите на Teltonika - с фокус върху надеждност, устойчивост и стабилна работа в реални индустриални условия.
Мрежовата топология също трябва да бъде внимателно планирана. Необходимо е да се определи броят на портовете, нуждата от функции за управление, възможността за интеграция с рутери или друга инфраструктура, както и бъдещото развитие на системата.
Планирането на мащабируемостта и бъдещото разширяване е важна част от избора. Добрата PoE инфраструктура трябва да позволява добавяне на нови устройства или поддръжка на по-високи изисквания за мощност при разрастване на мрежата.
Като партньор на Teltonika, ЕХНАТОН предлага мрежови устройства и решения, подходящи за изграждане на надеждна PoE инфраструктура в индустриални, инфраструктурни и приложения за ‘умни” градове.
Нашият екип може да съдейства при избора на подходящ PoE суич, PoE рутер или цялостно мрежово решение според конкретните технически изисквания на проекта - брой устройства, необходима мощност, условия на работа, управление на мрежата и възможности за бъдещо разширение.
Не сте сигурни кое PoE устройство е подходящо за вашето приложение? Свържете се с екипа на ЕХНАТОН и ще ви помогнем да изберете най-подходящото решение на Teltonika за вашия проект.
