Schneider Electric Altistart 48

Schneider Electric Altistart 48

Altistart 48 Soft start/soft stop units

Altistart 48 софтстартери за помпи и вентилатори от 4 kW до 900 kW

  • Altistart 48

Стартери за асинхронни двигатели, използвани в тежката индустрия за помпи и вентилатори. Надеждни, здрави и високопроизводителни с уникална система за контрол на въртящия момент (TCS patent: Torque Control System).

Устройството ATS 48 е контролер с 6 тиристора, използван за контрол на въртящия момент на трифазни асинхронни двигатели за мощности между 4 и 900 kW. Предлага функции за плавно пускане и спиране с функции за защита на машината и мотора, както и функции за комуникация със системи за управление. Тези функции са предназначени за използване в най-често срещаните приложения за центробежни машини, помпи, вентилатори, компресори и конвейери, в строителната, хранително-вкусовата и химическата промишленост. Високопроизводителните алгоритми на Altistart 48 допринасят значително за неговата здравина, безопасност и лекота на настройка. Устройството за плавно стартиране / плавно спиране Altistart 48 е рентабилно решение - намалява оперативните разходи на машината. Намалява пиковите токове на линията и спада на напрежението по време на стартиране на двигателя.

Офертата на Altistart 48 за плавно пускане / плавно спиране включва 2 диапазона:

• трифазни напрежения 230 V до 415 V, 50/60 Hz
• трифазни напрежения 208 V до 690 V, 50/60 Hz

Във всеки диапазон на напрежение, модулите Altistart 48 са оразмерени за стандартни и тежки приложения.



  • Функции

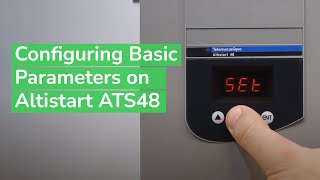

Altistart 48 се доставя готов за употреба в стандартно приложение със защита на двигателя от клас 10. Има вграден дисплей, който може да се използва за промяна на функциите за програмиране, настройка или наблюдение с цел адаптиране и персонализиране, за да отговаря на индивидуалните изисквания на клиента.



  • Функции на задвижването:

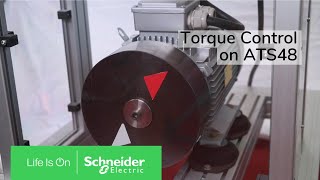

• постоянен контрол на въртящия момент, подаван към двигателя по време на периоди на ускорение и забавяне
• лекота на регулиране на рампата и началния въртящ момент
• функция за байпас
• широка честотна толерантност
• възможност за свързване на стартера към клемите на триъгълник на двигателя



  • Функции за защита на машината и двигателя:

• вградена термична защита на двигателя
• обработка на информация от PTC термо сонди
• защита срещу недостатъчно натоварване и претоварване в стабилно състояние



  • Функции за улесняване на интеграцията в системи за управление:

4 логически входа, 2 логически изхода, 3 релейни изхода и 1 аналогов изход
• входящи I/O конектори
• функция за конфигуриране на втори двигател и лесни за адаптиране настройки
• показване на електрически стойности, състоянието на товара и времето за работа
• RS 485 серийна връзка към Modbus

Alistart 48 позволява стартиране без механично напрежение и плавен контрол на хидравличните преходи с една ускорителна рампа. Извършването на настройки е бързо и лесно, независимо от товара.



  • Настройки

• Изнесен дисплей за управление може да бъде монтиран на вратата на шкаф за стенен или стоящ монтаж
• Софтуерът за настройка SoMove за компютър включва различни функции за настройка на фазите на устройството: подготовка на конфигурацията, въвеждане в експлоатация, поддръжка
• Предлагат се аксесоари за окабеляване, които улесняват свързването на стартера към PLC чрез серийна връзка Modbus.
• Опции за комуникация за Ethernet, FIPIO, DeviceNet и Profibus DP



  • Altistart 48 трябва да бъде избран въз основа на 3 основни критерия:

• захранващото напрежение: 3-фазно AC захранване: 230 - 415 V и 3-фазно AC захранване: 208 - 690 V

• мощността и номиналния ток на табелката с данни на двигателя
• видът на приложението - стандартно или тежко приложение и работния цикъл, които определят граничните стойности на тока и времето за стартиране на двигателя S1 и S4



  • Стандартно приложение

Altistart 48 е проектиран да осигури:

• Стартиране от 4 In за 23 секунди или от 3 In за 46 секунди от студено състояние (съответстващо на моторния режим S1)
• Стартиране при 3 In за 23 секунди или при 4 In за 12 секунди с коефициент на натоварване 50% и 10 старта в час или еквивалентен термичен цикъл (съответстващ на режим на двигателя S4). Термичната защита на двигателя трябва да отговаря на клас на защита 10

Пример: центробежна помпа.



  • Тежко приложение

Altistart 48 е проектиран да осигури:

• Стартиране от 4 In за 48 секунди или от 3 In за 90 секунди от студено състояние (съответстващо на моторния режим S1)
• Стартиране от 4 In за 25 секунди с коефициент на натоварване 50% и 5 старта на час или еквивалентен термичен цикъл (съответстващ на режим на двигателя S4). Термичната защита на двигателя трябва да отговаря на клас на защита 20.

Пример: мелница



  • Други критерии влияещи на избора на Altistart 48:

• Стартер, свързан в звезда клемите на двигателя
• Стартер с байпас контактор
• Двигатели свързани паралелно
• Slip-ring двигатели
• Двускоростни двигатели
• Много дълги кабели
• Стартери свързани на една и съща захранваща линия



  • Бърз избор
Reference* In
(Amp.)
Power (kW) Height
(mm)
Width
(mm)
Depth
(mm)
IP level
3-phase
ATS48D17• 17 7.5 275 160 190 IP20
ATS48D22• 22 11
ATS48D32• 32 15
ATS48D38• 38 18.5
ATS48D47• 47 22
ATS48D62• 62 30 190 290 235
ATS48D75• 75 37
ATS48D88• 88 45
ATS48C11• 110 55
ATS48C14• 140 75 340 200 265 IP00
ATS48C17• 170 90
ATS48C21• 210 110 380 320 265
ATS48C25• 250 132
ATS48C32• 320 160
ATS48C41• 410 220 670 400 300
ATS48C48• 480 250
ATS48C59• 590 315
ATS48C66• 660 355
ATS48C79• 790 400 890 770 315
ATS48M10• 1000 500
ATS48M12• 1200 630
