Schneider Electric ATV610

Schneider Electric ATV610

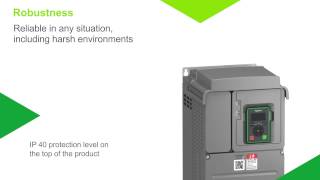

Easy Altivar 610 от 0.75 до 160 kW

AltivarTM Easy 610 на Schneider Electric е честотен инвертор IP 20 за трифазни асинхронни двигатели

  • Проектиран за стандартни приложения в следните пазарни сегменти и домейни:

• Вода и отпадни води

• Нефт и газ

• Управление на процеси и машини

• Управление на сгради



  • Устройствата могат да помогнат за подобряване на производителността на оборудването и намаляване на оперативните разходи чрез оптимизиране на консумацията на енергия и комфорта на потребителя. Наличен е комуникационен модул за безпроблемна интеграция в основните архитектури на автоматизацията. Те предлагат plug & play решение, при което фабричните параметри са предварително зададени до желаната конфигурация, за да спестят контрол на процеса и време за работа.



  • Честотните регулатори Easy Altivar 610 са здрави, предназначени да се адаптират към различни нива на термичен стрес и към сурови условия:

• Работна температура (за непрекъснато наблюдение): монтирани в шкаф единично или един до друг: -15 ... + 60°C
• Температура на съхранение и транспорт: -40 ... + 70°С



  • Работна надморска височина:

• 0 ... 1000 м без намаляване

• 1000 ... 4800 м с намаляване на 1% на 100 м / 328,08 фута

• химичен клас 3C3 в съответствие с IEC / EN 60721

• механичен клас 3S3 в съответствие с IEC / EN 60721

• електронни платки със защитно покритие



  • Защита според изискванията:

• IP 20 за монтаж в шкаф
• IP 40 в горната част на продукта
• IP 43 за отдалечен дисплей



  • Електромагнитна съвместимост (EMC). Easy Altivar 610 имат филтър категория C3 EMC.



  • Инсталиране и поддръжка:

• Altivar 610 са ергономично проектирани да се адаптират към всякакъв вид инсталация



  • Продукти, системи или интегрирани в iMCC:

• Входовете за кабели са оборудвани с уплътнения Romex за поддържане на EMC връзка за захранващия и контролния кабел

• Цветен код за връзки към терминала на дисплея и терминали за управление

• Асинхронно задвижване в отворен контур за 0,1 ... 500 Hz изходна честота

• По-ниски разходи за поддръжка:  вентилаторите могат да се сменят за по-малко от 5 минути, не се изискват инструменти за поддръжка, ограничен брой части



  • Задвижванията Easy Altivar 610 са проектирани да имат по-малък въглероден отпечатък: етикетът на продукта Green Premium, екомаркировката на Schneider Electric, показва съответствие с международните екологични стандарти като:

• RoHS-2 съгласно директива на ЕС e 2002/95

• REACH съгласно регламент на ЕС 1907/2006

• IEC 62635: инструкциите за изтичане на жизнения цикъл отговарят на най-новите правила за рециклиране, 70% от компонентите на продукта могат да бъдат рециклирани



  • Проектирани за използване в два режима на работа, които могат да оптимизират номиналната мощност на задвижването според системните ограничения:

• Нормално натоварване (ND): Специален режим за приложения, изискващи леко претоварване (до 110% за 60 s или 120% за 20 s) с мощност на двигателя не по-висока от номиналната мощност на задвижването

• Тежък режим (HD): Специален режим за приложения, изискващи значително претоварване (до 150% за 60 s) с мощност на двигателя не по-висока от номиналната мощност на задвижването, намалена с една номинална стойност



  • Интегрирани:

• Интегрирани DC дросели: над 4 kW / 5 к.с., инверторите Easy Altivar 610 се доставят с вграден DC дросел за намаляване на хармоничните изкривявания

• Вградени EMC филтри: интегрирани входни филтри за радиосмущения в съответствие със стандарта EMC за електрическо задвижване с променлива скорост „продукти“ IEC / EN 61800-3, издание 2, категория C3 в среда 1 или 2 и в съответствие с европейската EMC директива (електромагнитна съвместимост). Максимална дължина на екраниран кабел (стойностите зависят от номиналната честота на превключване на задвижването. Тази честота зависи от номиналната мощност. Ако двигателите са свързани паралелно, трябва да се вземе предвид общата дължина на всички кабели) съгласно IEC / EN 61800-3, категория C3: 50 m / 164.04 ft (за всички номинални стойности). Вграденият EMC филтър създава ток на утечка към земя. Възможно е да се намали токът на изтичане чрез премахване на кондензаторите на филтрите (вижте схемите на нашия уебсайт или вижте ръководството за инсталиране). В тази конфигурация продуктът не отговаря на EMC изискванията съгласно стандарт IEC61800-3

• Протокол за комуникация: серийната връзка Modbus позволява свързването на инструменти за конфигуриране и изпълнение през 2 интегрирани порта



  • Инструменти за конфигуриране и изпълнение. Устройствата Easy Altivar 610 се доставят с дисплей с обикновен текст, предлагащ следните функции:

• Управление, настройка и конфигуриране на задвижването

• Показване на текущите стойности (двигател, вход / изход и др.)

• Съхранение и изтегляне на конфигурация

• Дублиране на една конфигурация на друго устройство

• Дистанционно използване с помощта на подходящи аксесоари

• Четене / писане на стойност



  • Допълнителни аксесоари:

• Плоча за монтаж на ЕМС филтър
• Plain text терминал: кит за монтаж на вратата на шкаф



  • Опции:
  • Easy Altivar 610 има интегрирани определен брой I/O като стандарт. Следните опции могат да бъдат добавени:

Входно / изходни модули:

- 2 аналогови входа

- 6 цифрови входа

- 2 цифрови изхода

- релеен изходен модул 3 NO контакта

- комуникационен модул Profibus DP V1 bus

Изходни филтри:

- dv/dt филтри

• Предлагат се комбинации от прекъсвачи и контактори, за да можете да използвате Easy Altivar 610 оптимално
