CODESYS

Едно от ключовите предимства на продуктовата гама на Weintek е нейната широка съвместимост, поддържаща над 400 комуникационни протокола. Тази обширна поддръжка осигурява безпроблемна интеграция с широк спектър от програмируеми логически контролери (PLC) от водещи производители като Schneider Electric, Siemens и други утвърдени марки.

Weintek се отличава в сектора на индустриалната автоматизация чрез своите HMI устройства, които са съвместими с CODESYS и са способни на IIoT (Industrial Internet of Things), поставяйки отлична HMI технология с вградена PLC функционалност, предлагана опционално. Стратегическото интегриране на HMI и PLC функционалности в едно устройство предлага значителни предимства за индустриални приложения. Този комбиниран подход значително опростява архитектурата на проекта, намалява общите системни разходи и оптимизира използването на пространството в контролните шкафове. Освен консолидацията на хардуера, това интегрирано решение води и до по-бързи процеси на конфигуриране и поддръжка. Важно е, че то подобрява пропускателната способност на данните между логическите (PLC) и визуалните (HMI) слоеве, което води до по-адаптивни и ефективни системи за контрол.

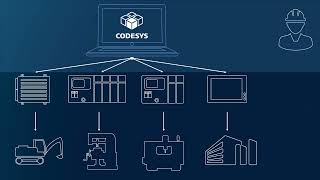

• Какво е CODESYS?

CODESYS (Controller Development System) е широко призната и използвана среда за разработка на приложения за контролери. Тя стриктно се придържа към международния индустриален стандарт IEC 61131-3, който дефинира езиците за програмиране на програмируеми контролери. Тази универсална платформа поддържа множество езици за програмиране, включително стълбищна диаграма (LD), функционална блокова диаграма (FBD), структуриран текст (ST), списък с инструкции (IL), последователна функционална диаграма (SFC) и непрекъсната функционална диаграма (CFC). Тази поддръжка на много езици осигурява на инженерите значителна гъвкавост при разработването на логика за управление. Ключова възможност на CODESYS е способността му да създава "софтуерни PLC" (softPLCs), което позволява на стандартен компютърен хардуер, като компютър или HMI, да изпълнява PLC контролна логика без да е необходим специализиран хардуерен PLC.

• Серията cMT X на Weintek като CODESYS-активирана платформа

HMI устройствата от серията cMT X на Weintek са специално проектирани да бъдат CODESYS-активирани и IIoT-съвместими, позиционирайки ги като усъвършенствани човеко-машинни интерфейси в индустриалната автоматизация. Важно е да се отбележи, че функционалността на CODESYS PLC е опционална функция за стандартната серия cMT X. Тази възможност се активира чрез еднократен код за активиране, осигурявайки гъвкавост за потребителите да мащабират функционалността на своя HMI според нуждите. Тази интеграция дава възможност на потребителите, като предоставя както сложни възможности за визуализация (HMI), така и цялостна функционалност за PLC контрол в едно, унифицирано устройство.

• Основни характеристики и предимства на CODESYS SoftPLC на Weintek

•  Съответствие с IEC 61131-3: CODESYS SoftPLC на Weintek напълно отговаря на IEC 61131-3, гарантирайки, че логиката за управление, разработена на техните платформи, се придържа към широко приетите международни индустриални стандарти за програмиране.

•  Специализирана обработка за производителност в реално време: Значителна архитектурна иновация в HMI устройствата cMT X+CODESYS на Weintek е използването на двуядрен процесор. Този процесор работи с две независими операционни системи: една, посветена на HMI функциите, и друга, посветена на PLC логиката. Този дизайн осигурява специализирани ресурси за високопроизводителна PLC работа на операционна система в реално време (RTOS), минимизирайки взаимните смущения и гарантирайки детерминиран контрол.

•  Поддръжка на много езици за програмиране: Средата на CODESYS на HMI устройствата на Weintek поддържа всички стандартни езици за програмиране по IEC 61131-3, включително функционална блокова диаграма (FBD), стълбищна диаграма (LD), списък с инструкции (IL), структуриран текст (ST), последователна функционална диаграма (SFC) и непрекъсната функционална диаграма (CFC), оптимизирайки гъвкавостта на разработката.

•  Подобрени комуникационни възможности: Интегрираното решение включва уникален вътрешен комуникационен канал, който улеснява изключително бързия обмен на данни между дисплейния блок на HMI и CODESYS runtime. Освен това, специализираните Ethernet и CAN шинни интерфейси осигуряват стабилно и високоефективно предаване на данни за различни нужди на автоматизацията.

•  Намалена сложност и разходи: Чрез интегрирането на HMI и PLC функционалности в едно устройство, решението на Weintek опростява цялостната архитектура на проекта. Това намалява нуждата от отделни контролери и комуникационни шлюзове (gateway), което води до по-компактни системи, по-ниски хардуерни разходи и по-лесно управление.

Чрез изолиране на PLC runtime на собствено ядро и RTOS, Weintek гарантира, че логиката за управление се изпълнява надеждно и с прецизно време, което прави тяхното решение подходящо за взискателни индустриални приложения.

• Съвместимост: Идентифициране на моделите HMI на Weintek, които поддържат CODESYS

Всички модели от серията cMT X се доставят с версия на операционната система по подразбиране, която поддържа CODESYS. Въпреки това, конкретни изключения включват моделите cMT1106X, cMT2166X, моделите с вграден cMT Viewer и уеб панелите. За конкретни модели са необходими минимални версии на операционната система: например, cMT3108XH изисква версия на ОС 20220606 или по-нова, а cMT2058XH изисква версия на ОС 20240604 или по-нова за поддръжка на CODESYS.

• Необходими софтуерни компоненти за CODESYS интеграция

•  Фърмуер cMT X+CODESYS (HMI): Фърмуерът за HMI е от решаващо значение. За серията cMT X, версия 20250212 (издадена на 24.02.2025 г.) е последната спомената и трябва да бъде актуализирана чрез Utility Manager в EasyBuilder Pro.

•  Пакет cMT X+CODESYS (PC): Този пакет, по-специално версия 1.5.3.516 (издадена на 24.02.2025 г.), действа като инсталатор за описание на устройства CODESYS & iR Remote I/O. Силно се препоръчва за използване с CODESYS V3.5.15.

•  EasyBuilder Pro: безплатният софтуер за конфигуриране на HMI на Weintek е незаменим за разработка на HMI. За правилна интеграция на CODESYS е необходима минимална версия V6.00.02 или по-нова.

•  Инструмент за разработка CODESYS: Основната среда за разработка на PLC е CODESYS V3.5 SP10 Patch 3 или по-нова.

• Някои факти за CODESYS:

•  Повече от 10 милиона индивидуални устройства, съвместими с CODESYS, в полеви условия

•  Десетки хиляди приложения за управление с CODESYS в широк спектър от области

•  Приблизително 1000 различни типа устройства, съвместими с CODESYS, от над 500 производители

•  Общност с няколкостотин хиляди потребители по целия свят

•  CODESYS е стандарт в обучението на инженери по автоматизация

• Приложения в индустрията

CODESYS намира приложение в различни сектори – от машиностроене и пакетиращи системи до енергетика, водоснабдяване, HVAC, роботика и умни сгради. Използва се както за реализация на стандартни PLC проекти, така и за по-сложни системи с интегрирано управление в реално време и разпределена архитектура.

Като утвърден доставчик на водещи технологии за индустриална автоматизация, ЕХНАТОН предлага инженерна поддръжка, обучение и консултации при внедряването на решения, базирани на CODESYS. Ние вярваме, че стандартизацията и отворената архитектура на CODESYS са ключови предимства за всяка модерна автоматизационна система.
