Cognex Webscan Barcode Verifiers

Cognex Webscan Barcode Verifiers

Баркод верификатори Webscan от Cognex

Американската компания Webscan, която от 2016 г. е част от Cognex, е глобален лидер във верификацията на едно-, двуизмерни и DPM (Direct Part Marking) кодове.

оцени серията
оценка 0 от 0 гласували

Webscan предлага широка гама верификатори, популярни и като устройства за тестване на баркодове, които покриват изискванията практически на всяко стандартно и специално приложение.

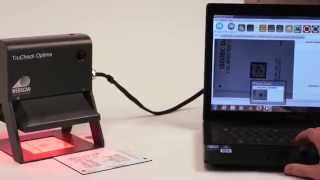

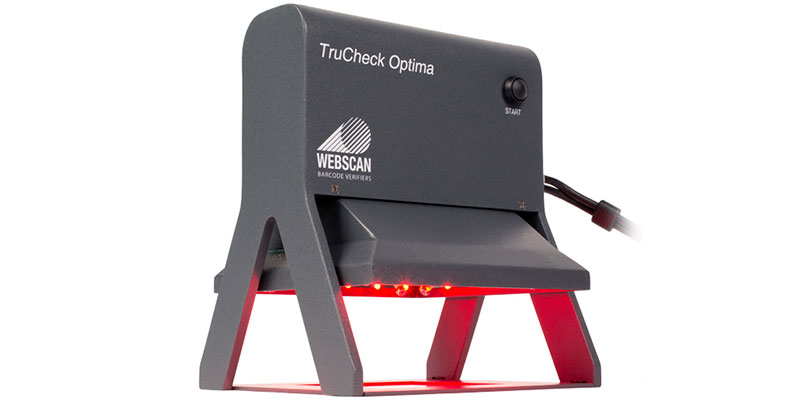

  • TruCheck OptimaTruCheck Optima™ | Barcode Verifiers - Cognex (Formerly Webscan)

Серията TruCheck Optima от Webscan включва напълно интегрирани ръчни устройства с камера за изображения TruMatrix, които се свързват с персонален компютър посредством USB порт. За да тества характеристиките на едно- или двуизмерни символики, операторът просто трябва да позиционира зрителното поле на верификатора върху баркода и да натисне бутона. На дисплея мигновено се изписват резултатите от теста в кратък и ясен вид. Графичният интерфейс показва на потребителя точно къде са налице потенциални проблеми с кода. Устройствата TruCheck Optima разполагат с вградено осветление и издръжлив корпус.



  • Версии:
Версия Осветление Зрително поле Мин. X-дименсия (най-малкият елемент на баркода) Сериен номер на компонентите Номер на модела Идентификационен номер в каталога на Cognex

+Plus 45° 75 мм x 56 мм

7.5 мил

(хилядни от инча)

4655 TC-829 DMV-TC829-OPP-01



  • В съответствие с:

•  ISO 15415, 15426-2
•  MIL-STD 130 (от L до N)
•  ISO 16022, 18004, 16023, 24778
•  AIQG AS9132
•  AIM DPM (само за 45Q)
•  CE сертификат



  • Видове символики:

•  Data Matrix кодове
•  QR кодове
•  Aztec кодове
•  MaxiCode символики
•  GS1 – DataBar кодове (познати преди като RSS)
•  GS1 съставни символики
•  UPC/EAN кодове
•  Code 128 символики
•  ITF-14 кодове
•  I25 кодове
•  Code 39 символики
•  TLC-39 кодове
•  Codabar символики
•  PDF 417 кодове
•  Micro PDF 417 изображения (в зависимост от размера на зрителното поле)
•  Pharmacode символики
•  MSI/Plessey кодове



  • Допълнителни характеристики:

•  CCD устройство за изображения с вградено осветление
•  USB интерфейс за свързване с персонален компютър
•  Класифициране по ISO, AS 9192 и AIM DPM
•  Възможност за експортиране на данни към принтер, PDF файл или таблица в Excel
•  Лесно актуализиране на софтуера
•  Калибрирани спрямо проследимите стандарти на Националния институт за стандарти и технологии в САЩ NIST
•  Анализират и валидират индустриални данни в стандартни формати
•  Регулиране на размера на блендата
•  CE сертификат



  • Параметри:

•  Размери (HxWxD): 8,0” x 6,0” x 7,5” (203 mm x 152 mm x 190 mm)
•  Тегло: 1,361 kg

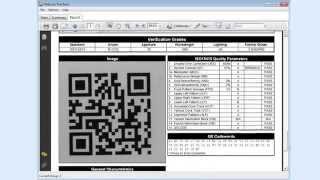

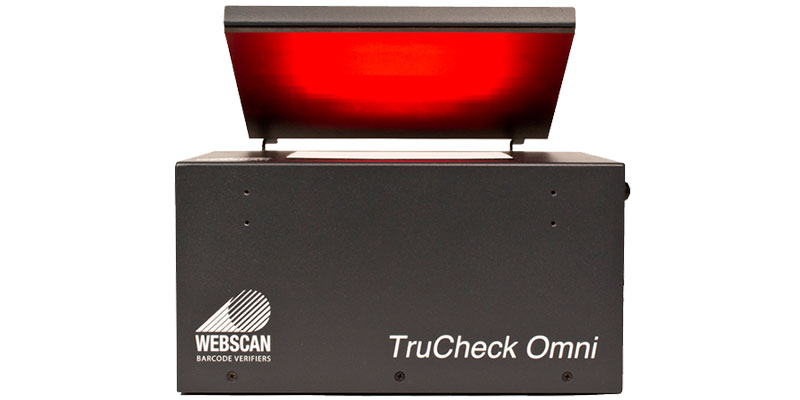

  • TruCheck OmniTruCheck Omni™ | Barcode Verifiers - Cognex (Formerly Webscan)

Серията TruCheck Omni се отличава с изключително широко зрително поле (до 6 инча/15,24 см) и много висока разделителна способност. Могат да бъдат селектирани множество зони на едно и също изображение, за да бъдат верифицирани няколко баркода върху блистер или транспортен етикет наведнъж. Гамата позволява тестване както на най-малките, така и на най-големите едно- и двуизмерни символики с едно и също устройство – винаги с оптимална точност на резултатите. Благодарение на камерата с висока резолюция (5 MP) верификаторите TruCheck Omni регулират размера на блендата много по-прецизно от пазарните аналози с ниска разделителна способност.



  • В съответствие с:

•  ISO/IEC 16022 (за Data Matrix кодове), 18004 (за QR кодове), 24778 (за Aztec кодове), 16023 (за Maxicode по заявка)
•  15415, 15416, 15426-1, 15426-2
•  ISO/IEC TR 29158 (AIM DPM) само за 45Q
•  CE сертификат



  • Видове символики:

•  Data Matrix кодове
•  QR кодове
•  Aztec кодове
•  GS1-DataBar кодове (познати преди като RSS)
•  GS1 съставни символики
•  UPC/EAN кодове
•  Code 128 символики
•  Code 39 символики
•  TLC-39 кодове
•  Codabar символики
•  PDF 417 кодове
•  Micro PDF 417 изображения
•  MSI Plessey кодове
•  Преплетени "2 от 5" кодове (Interleaved 2 of 5)
•  ITF-14 кодове
•  Laetus Pharmacode символики
•  По заявка: Postnet, IMB и UPS Maxicode символики



  • Версии:
Версия Осветление Зрително поле  Мин. X-дименсия (най-малкия елемент на баркода) Сериен
номер на компонентите
Номер на модела Идентификационен номер в каталога на Cognex
XL 45° 150 мм x 112 м 14 мил 5206 TC-836 DMV-TC836-OXL-01
HD 45° 100 x 75 мм 6.0 мил 5147 TC-827 DMV-TC827-OHD-01
С широкоъгълна камера* 45° 150 мм x 115 мм 7.0 мил 5001 TC-833 DMV-TC833-OWA-01

* Тези модели разполагат с 5 MP камера



  • Допълнителни характеристики:

•  CCD устройство за изображения с вградено осветление
•  Вграден процесор за автономна работа
•  Класификация по ISO
•  Възможност за експортиране на данни към принтер, PDF файл или таблица в Excel
•  Лесно актуализиране на софтуера
•  CE сертификат
•  Калибрирани спрямо проследимите стандарти на Националния институт за стандарти и технологии в САЩ NIST
•  Анализират и валидират индустриални данни в стандартни формати
•  Регулиране на размера на блендата



  • Спецификации относно декодиране, класифициране и анализ:

Пълна класификация по ISO 15415, класове A, B, C, D, F за: неизползвани корекции на грешки, модулация, осева неравномерност, нееднородност на матрицата, контраст на символите, референтно декодиране, повреда в модела на символа за намиране (finder pattern), нарастване на ширината на лентите (по осите X и Y), тихи зони;

Пълна класификация по ISO/IEC TR 29158: неизползвани корекции на грешки, модулация, осева неравномерност, нееднородност на матрицата, контраст на символите, модулация на клетките, референтно декодиране, повреда в модела на символа за намиране (finder pattern), нарастване на ширината на лентите (по осите X и Y), тихи зони.



  • Параметри:

•  Размери (LxWxD): 14 5/8” x 10 5/8” x 7 3/4” (373 mm x 271 mm x 196 mm)
•  Тегло: 12 lbs (5,5 kg)



  • Условия на работната среда:

•  Температура: 0 – 40°C
•  Влажност: 5 – 95% (без наличие на конденз)

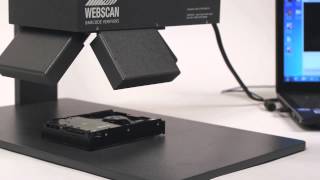

  • TruCheck DPM TowerTruCheck DPM Tower™ | Barcode Verifiers - Cognex (Formerly Webscan)

TruCheck DPM Tower – "големият брат" на популярния модел TruCheck FlexHite DPM, разполага с широко зрително поле (с ширина 60 мм), лазерен индикатор за фокус и височина, която позволява сканиране на обекти с височина до 12 инча (30, 48 cm). Възможните ъгли на осветяване са същите като при TruCheck 2D DPM и TruCheck FlexHite DPM: 45, 30 и 90°. Така TruCheck DPM Tower затвърждава имиджа си на по-мащабна версия на TruCheck FlexHite DPM, която е:

•  Гъвкава
•  С възможност за избор на параметрите на осветяване
•  Регулируема височина, която позволява сканиране на широка гама обекти

Моделът позволява тестване както на най-малките, така и на най-големите едно- и двуизмерни символики с едно и също устройство – винаги с оптимална точност на резултатите. Верификаторът е в съответствие със стандартите AIM DPM-2006 (ISO/IEC Tr 29158) за 45Q и 90-градусов ъгъл на осветяване, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 15426-1 и ISO/IEC 15426-2.

Благодарение на високата си резолюция версиите от серията TruCheck DPM Tower регулират размера на блендата много по-прецизно от пазарните аналози с ниска разделителна способност. С тяхна помощ може да бъдат проверяван синтаксисът на едно- и двуизмерни кодове, за да се гарантира, че няма грешки в данните от съдържанието.

TruCheck DPM Tower позволява бърза визуализация на съдържанието на GS1 купони, фармацевтични етикети със срокове на годност и партидни номера, както и всякакви типове данни, генерирани спрямо приложимите индустриални стандарти, например форматите за идентификация на приложения съгласно GS1.

Зрително поле:
стандартно (60 mm x 45 mm)
Минимална X-дименсия: 7,5 mil



  • В съответствие с:

•  ISO 16022, 18004, 15415, 15416, 15426-2, 15426-1, TR 29158 (AIM DPM-2006)



  • Допълнителни характеристики:

•  CCD устройство за изображения с вградено осветление (опции за 30Q, 30T, 30S, 45Q и 90-градусов ъгъл на осветяване)
•  USB 2.0 интерфейс за връзка с PC
•  Класификация по ISO
•  Възможност за експортиране на данни към принтер, PDF файл или таблица в Excel
•  Лесно актуализиране на софтуера
•  Калибрирани спрямо проследимите стандарти на Националния институт за стандарти и технологии в САЩ NIST
•  Анализират и валидират индустриални данни в стандартни формати
•  Регулиране на размера на блендата



  • Спецификации относно декодиране, класифициране и анализ:

Пълна класификация по ISO 15415, класове A, B, C, D, F: неизползвани корекции на грешки, модулация, осева неравномерност, нееднородност на матрицата, контраст на символите, референтно декодиране, повреди в модела на символа за намиране (finder pattern), нарастване на ширината на лентите (по осите X и Y), тихи зони

Класификация по AIM DPM: контраст на символите, модулация на клетките.



  • Параметри:

•  Размери (LxWxH): 14” x 21” x 28” (356 mm x 533 mm x 711 mm)
•  Тегло: 25 lbs (11,34 kg)
•  Максимална височина на обекта: 12″ (305 mm)

  • Условия на работната среда:

•  Температура: 0 – 40°C
•  Влажност: 5 – 95 % (без наличие на конденз)

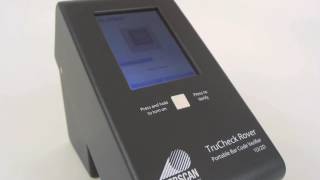

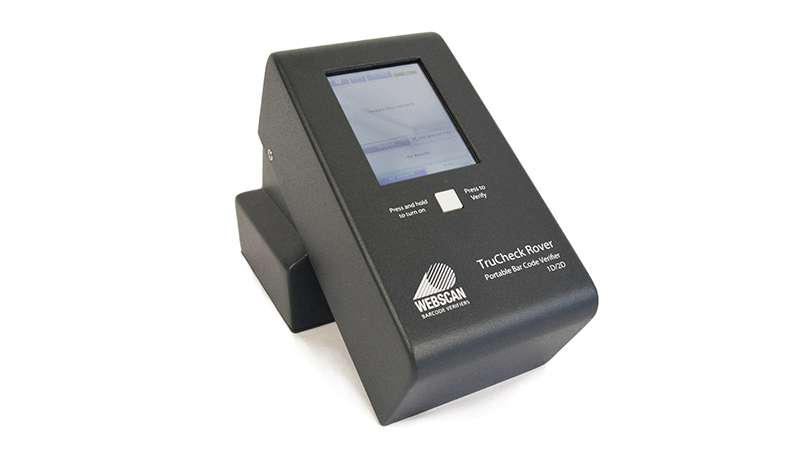

  • TruCheck RoverTruCheck Rover™ | Barcode Verifiers - Cognex (Formerly Webscan)

•  Малки, преносими верификатори с батерийно захранване

Батерийното захранване прави верификаторите TruCheck Rover ги прави лесно преносими. Благодарение на интегрираните процесорни функции и сензорния екран те не изискват периферни устройства и свързване с допълнителни системи и са лесни за използване навсякъде, където е необходимо, без нужда от кабели. Батерията може да бъде презареждана и посредством безжична конзола.

•  Компактни, но пълнофункционални

Серията TruCheck Rover е предназначена за верифициране на линейни (едноизмерни) и матрични (двуизмерни) символики в пълно съответствие с приложимите индустриални стандарти, включително ISO/IEC 15415, 15416 и AIM DPM (само за 45Q осветяване). Това не са инструменти за оценка на баркодове с ограничена функционалност, а пълноценни верификатори. Дизайнът им гарантира, че изображението е калибрирано и на фокус при поставяне на долната повърхност на устройството върху кода.

•  Част от широка технологична платформа

Обширното продуктово портфолио на Webscan включва богат избор от модели верификатори – ръчни, портативни, десктоп версии със софтуерно управление, както и такива за фиксиран монтаж. Резултатите от тестването на баркодове, извършено с TruCheck Rover, могат да бъдат импортирани в софтуера на версията за настолен компютър с цел архивиране или принтиране. Независимо от модела, всички устройства се отличават с еднакво висока точност и лесно използване. Продуктите на Webscan осигуряват оптимално решение за тестване и верифициране на баркодове с гаранция за най-високо качество.



  • Версии:
Описание Зрително поле Мин. X-дименсия (най-малкият елемент на баркода)  Номер на модела  Сериен номер на компонентите Идентификационен номер в каталога на Cognex
TruCheck Rover стандартен 51 x 38мм 8.0мил TC-501 5735 DMV-TC501-R-01
TruCheck Rover с широк ъгъл 76.5 x 57мм 8.0мил TC-504 6310 DMV-TC504-RWA-01
Безжична Зарядна Люлка     TC-505 6603 DMV-WCWA
Блокиращо Захранване     N/A 5861 DMV-LPS



  • В съответствие с индустриалните стандарти:

•  ISO/IEC 15415
•  ISO/IEC 15416
•  ISO/IEC 15426-1
•  ISO/IEC 15426-2
•  ISO/IEC TR 29158 (само 45Q)
•  Основните спецификации на GS1



  • Спецификации относно декодиране, класифициране и анализ:

•  Пълна класификация по ISO 15415/6, класове A, B, C, D, F: неизползвани корекции на грешки, модулация, осева неравномерност, нееднородност на матрицата, контраст на символите, референтно декодиране, повреда в модела на символа за намиране (finder pattern), нарастване на ширината на лентата (по осите X и Y), тихи зони



  • Класификация по AIM DPM (ISO/IEC TR29158):

•  Само за 45Q осветяване;
•  Всички параметри съгласно 15415, модифицирани според изискванията на AIM DPM, така че да включват: контраст на символите, модулация на клетките, DDG, MR.



  • Видове символики:

•  Data Matrix кодове
•  QR кодове
•  Aztec кодове
•  MaxiCode символики
•  GS1-DataBar кодове (познати преди като RSS)
•  GS1 съставни символики
•  UPC/EAN кодове
•  Code 128 и GS1-128 символики
•  ITF-14 кодове
•  I25 кодове
•  Code 39 символики
•  TLC-39 кодове
•  Codabar символики
•  PDF 417 изображения
•  Micro PDF 417 изображения
•  Pharmacode символики
•  MSI/Plessey кодове



  • Допълнителни характеристики:

•  Възможност за експортиране на данни към принтер, PDF файл или таблица в Excel
•  Лесно актуализиране на софтуера
•  Анализират и валидират индустриални данни в стандартни формати



  • Опционално:

•  Калибриране и тестови карти за съответствие
•  Захранване с конектор с блокировка
•  Принтер с директен термотрансфер
•  Конзола за безжично зареждане
•  Пакети за разширено обслужване



  • Параметри:

•  Размери (ВxШxД): 7,5” x 3,75” x 6”
•  Тегло: 38 oz. (2 lb. 6 oz., 1,8 kg)

Условия на работната среда:

•  Температура: 0 – 40°C
•  Влажност: 5% – 95% (без наличие на конденз)

Зрително поле:

Стандартно: 51 mm x 38 mm (2″ x 1,5″)
Широкоъгълно: 76,5 mm x 57 mm (3″ x 2,25″)
Разделителна способност:
Минимална X-дименсия: 8,0 mil (0,008 инча)



Разгледайте пълната продуктова гама тук.

  • TruCheck

The software works with all of our computer based verifiers and provides an easy to use interface to the verification hardware. Comprehensive diagnostic information that goes way beyond simply indicating the barcode grade informs users of quality problems and gives you the visibility into any quality problems that need attention.

The software analyzes every module for printing defects and highlights any problem areas in the barcode. The data content is also analyzed and checked for data formatting errors to make sure your codes met industry standards. The individual data fields of a symbol can be easily recognized and checked since they are neatly parsed out of the long string of characters in some 2D symbols and identified for easy reading. Reports can be customized, printed, and saved as a PDF, or you can even export your data directly into Excel with the TruCheck software. There are many additional features within the software that will assist you in perfecting your symbols. From software to hardware, Webscan designs reliable tools that will make your job easier.



TruCheck Software | Barcode Verifiers - Cognex (Formerly Webscan)
