Кабеловодещи вериги

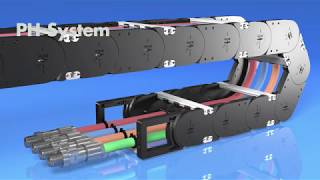

Пластмасови кабеловодещи вериги на FLEXA РН12 с напречни алуминеви планки, издържащи натоварване, лесни за монтаж, съвместими размери на свързване.
- Характеристики:
• Ha – външна височина 108 мм
• Hi – вътрешна височина 80 мм
• T – стъпка 125 мм
• Материал: свързващи планки от пластмаса PA6-GFK и напречни планки от алуминий
• Температура: - 40° C... + 135° C
- Предимства:
• лесни за монтиране
• икономични
• предназначени за удължен живот
• налични до вътрешна и външна ширина около 600 мм
• съвместими връзки
• монтаж със стандартни инструменти
- Приложения:
• Автоматизация
* За закрепване на веригата към инсталацията са необходими фиксиращи елементи PB12-PH
* За повече информация вижте каталозите в раздел "Документи"
Артикулен номер | Вид продукт | Тип | Вътрешна широчина Bi [mm] | Радиус на огъване R [mm] | Външна широчина Ba [mm] |
16096100015 | Кабеловодеща верига PB12 | PH12-100A-15F | 100,0 | 150 | 142,0 |
16096100020 | Кабеловодеща верига PB12 | PH12-100A-20F | 100,0 | 200 | 142,0 |
16096100025 | Кабеловодеща верига PB12 | PH12-100A-25F | 100,0 | 250 | 142,0 |
16096100030 | Кабеловодеща верига PB12 | PH12-100A-30F | 100,0 | 300 | 142,0 |
16096100050 | Кабеловодеща верига PB12 | PH12-100A-50F | 100,0 | 500 | 142,0 |
16096150015 | Кабеловодеща верига PB12 | PH12-150A-15F | 150,0 | 150 | 192,0 |
16096150020 | Кабеловодеща верига PB12 | PH12-150A-20F | 150,0 | 200 | 192,0 |
16096150025 | Кабеловодеща верига PB12 | PH12-150A-25F | 150,0 | 250 | 192,0 |
16096150030 | Кабеловодеща верига PB12 | PH12-150A-30F | 150,0 | 300 | 192,0 |
16096150050 | Кабеловодеща верига PB12 | PH12-150A-50F | 150,0 | 500 | 192,0 |
16096200015 | Кабеловодеща верига PB12 | PH12-200A-15F | 200,0 | 150 | 242,0 |
16096200020 | Кабеловодеща верига PB12 | PH12-200A-20F | 200,0 | 200 | 242,0 |
16096200025 | Кабеловодеща верига PB12 | PH12-200A-25F | 200,0 | 250 | 242,0 |
16096200030 | Кабеловодеща верига PB12 | PH12-200A-30F | 200,0 | 300 | 242,0 |
16096200050 | Кабеловодеща верига PB12 | PH12-200A-50F | 200,0 | 500 | 242,0 |
16096250015 | Кабеловодеща верига PB12 | PH12-250A-15F | 250,0 | 150 | 292,0 |
16096250020 | Кабеловодеща верига PB12 | PH12-250A-20F | 250,0 | 200 | 292,0 |
16096250025 | Кабеловодеща верига PB12 | PH12-250A-25F | 250,0 | 250 | 292,0 |
16096250030 | Кабеловодеща верига PB12 | PH12-250A-30F | 250,0 | 300 | 292,0 |
16096250050 | Кабеловодеща верига PB12 | PH12-250A-50F | 250,0 | 500 | 292,0 |
16096300015 | Кабеловодеща верига PB12 | PH12-300A-15F | 300,0 | 150 | 342,0 |
16096300020 | Кабеловодеща верига PB12 | PH12-300A-20F | 300,0 | 200 | 342,0 |
16096300025 | Кабеловодеща верига PB12 | PH12-300A-25F | 300,0 | 250 | 342,0 |
16096300030 | Кабеловодеща верига PB12 | PH12-300A-30F | 300,0 | 300 | 342,0 |
16096300050 | Кабеловодеща верига PB12 | PH12-300A-50F | 300,0 | 500 | 342,0 |
16096350015 | Кабеловодеща верига PB12 | PH12-350A-15F | 350,0 | 150 | 392,0 |
16096350020 | Кабеловодеща верига PB12 | PH12-350A-20F | 350,0 | 200 | 392,0 |
16096350025 | Кабеловодеща верига PB12 | PH12-350A-25F | 350,0 | 250 | 392,0 |
16096350030 | Кабеловодеща верига PB12 | PH12-350A-30F | 350,0 | 300 | 392,0 |
16096350050 | Кабеловодеща верига PB12 | PH12-350A-50F | 350,0 | 500 | 392,0 |
