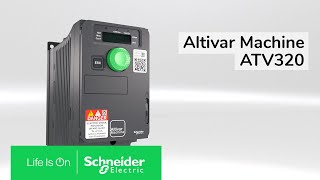

Altivar Machine ATV 320 честотни регулатори от 0.18 до 15 kW
Altivar Machine ATV320 на Schneider Electric е проектиран да подобри ефективността и производителността на машините, като същевременно оптимизира разходите за проектиране и инженеринг за производители на оборудване (OEM).
- Характеристики:
• ATV 320 могат да издържат преходен ток на изхода от 1.5 x IN за 60 секунди на всеки цикъл от 10 минути;
• Честотните регулатори са снабдени с вградени EMC филтри и съответстват на стандарта IEC/EN 61800-3. Функциите за безопасност, които отговарят на изискванията са: безопасно спиране на въртящия момент (STO), безопасно спиране 1 (SS1), безопасна ограничена скорост (SLS), безопасна максимална скорост (SMS) и заключване на предпазна врата (GDL);
• Серийната връзка Modbus използва комуникационен порт RJ45. Ако се изисква едновременна употреба на серийна връзка Modbus и на CANopen, има нужда от комуникационен модул CANopen;
• Пълна интеграция във всяка системна архитектура (Ethernet, CANopen, Profibus и др.) Предлагат се различни опции за комуникация, базирани на: Modbus TCP, EtherNet / IP, PROFINET, EtherCAT, POWERLINK;
• Два формата – компактен и формат книга, за интеграция в различни типове шкафове;
• Подобрена устойчивост на замърсена атмосфера. Конструкция с платки с IEC 60721-3-3 клас 3C3, при тежки условия на околната среда, например при температури на околната среда до 60 °C, без да е необходимо допълнително охлаждане;
• В допълнение към Safety Torque Off, има и четири функции за пълен мониторинг на безопасността, за да се опрости сертифицирането на машината и спазването на Директива 2006/42 / EC за машини;
• ATV320 е напълно интегриран в EcoStruxure на Schneider Electric чрез DTM. PLC open-съвместими библиотеки. EcoStruxure може да се използва за разработване, конфигуриране и настройка в една софтуерна среда.
- Приложения:
• опаковъчни машини;
• обработка на материали;
• текстил;
• механични задвижващи механизми;
• повдигане.
| Drives with compact control block | ||||||||
| Motor | Line supply | Altivar Machine ATV320 | ||||||
| Power indicated on rating plate (1) |
Max. line current (2), (3) |
Apparent power |
Max. prospec-tive line Isc (4) |
Maximum continuous output current (In) (1) |
Maximum transient current for 60 s |
Power dissipated at maximum output current (In) (1) |
Reference (1) | Weight |
| at U1 at U2 | at U2 | 380V | ||||||
| kW HP | A A | kVA | kA | A | A | W | kg/ lb |
|
| Single-phase supply voltage: 200…240 V 50/60 Hz, with integrated EMC filter (6) | ||||||||
| 0.18 0.25 | 3.4 2.8 | 0.7 | 1 | 1.5 | 2.3 | 17 |
честотен регулатор ATV320U02M2C |
0.800/ 1.278 |
| 0.37 0.5 | 5.9 4.9 | 1.2 | 1 | 3.3 | 5 | 30 | честотен регулатор ATV320U04M2C | 1.000/ 2.204 |
| 0.55 0.75 | 7.8 6.6 | 1.6 | 1 | 3.7 | 5.6 | 33 | честотен регулатор ATV320U06M2C | 1.100/ 2.425 |
| 0.75 1 | 10.0 8.4 | 2 | 1 | 4.8 | 7.2 | 45 | честотен регулатор ATV320U07M2C | |
| 1.1 1.5 | 13.7 11.5 | 2.8 | 1 | 6.9 | 10.4 | 61 | честотен регулатор ATV320U11M2C | 1.600/ 3.527 |
| 1.5 2 | 17.8 14.9 | 3.6 | 1 | 8 | 12 | 76 | честотен регулатор ATV320U15M2C | |
| 2.2 3 | 24.0 20.2 | 4.8 | 1 | 11 | 16.5 | 99 | честотен регулатор ATV320U22M2C | |
| Three-phase supply voltage: 200…240 V 50/60 Hz, without integrated EMC filter | ||||||||
| 0.18 0.25 | 2.0 1.7 | 0.7 | 5 | 1.5 | 2.3 | 15 | честотен регулатор ATV320U02M3C | 0.800/ 1.278 |
| 0.37 0.5 | 3.6 3.0 | 1.2 | 5 | 3.3 | 5 | 27 | честотен регулатор ATV320U04M3C | 0.900/ 1.984 |
| 0.55 0.75 | 4.9 4.2 | 1.7 | 5 | 3.7 | 5.6 | 31 | честотен регулатор ATV320U06M3C | 1.000/ 2.204 |
| 0.75 1 | 6.3 5.3 | 2.2 | 5 | 4.8 | 7.2 | 42 | честотен регулатор ATV320U07M3C | |
| 1.1 1.5 | 8.6 7.2 | 3.0 | 5 | 6.9 | 10.4 | 58 | честотен регулатор ATV320U11M3C | 1.400/ 3.086 |
| 1.5 2.0 | 11.1 9.3 | 3.9 | 5 | 8 | 12 | 72 | честотен регулатор ATV320U15M3C | |
| 2.2 3.0 | 14.9 12.5 | 5.2 | 5 | 11 | 16.5 | 91 | честотен регулатор ATV320U22M3C | |
| 3.0 3.0 | 18.7 15.7 | 6.5 | 5 | 13.7 | 20.6 | 105 | честотен регулатор ATV320U30M3C | 2.200/ 4.850 |
| 4.0 5.0 | 23.8 19.9 | 8.3 | 5 | 17.5 | 26.3 | 140 | честотен регулатор ATV320U40M3C | |
| 5.5 7.5 | 35.4 29.8 | 12.4 | 22 | 27.5 | 41.3 | 242 | честотен регулатор ATV320U55M3C | 3.500/ 7.716 |
| 7.5 10.0 | 45.3 38.2 | 15.9 | 22 | 33 | 49.5 | 293 | честотен регулатор ATV320U75M3C | 3.600/ 7.937 |
| 11.0 15.0 | 60.9 51.4 | 21.4 | 22 | 54 | 81 | 468 | честотен регулатор ATV320D11M3C | 6.800/ 14.991 |
| 15.0 20.0 | 79.7 67.1 | 27.9 | 22 | 66 | 99 | 551 | честотен регулатор ATV320D15M3C | 6.900/ 15.212 |
| Drives with compact control block | ||||||||
| Motor | Line supply | Altivar Machine ATV320 |
||||||
| Power indicated on rating plate (1) |
Max. line current (2), (3) |
Apparent power |
Max. prospec-tive line Isc (4) |
Maximum continuous output current (In) (1) |
Maximum transient current for 60 s |
Power dissipated at maximum output current (In) (1) |
Reference (1) | Weight |
| at U1 at U2 | at U2 | 380V | ||||||
| kW HP | A A | kVA | kA | A | A | W | kg/ lb |
|
| Three-phase supply voltage: 380…500 V 50/60 Hz, with integrated EMC filter (5) (6) |
||||||||
| 0.37 0.5 | 2.1 1.6 | 1.4 | 5 | 1.5 | 2.25 | 23 |
честотен регулатор ATV320U04N4C |
1.200/ |
| 0.55 0.75 | 2.8 2.2 | 1.9 | 5 | 1.9 | 2.85 | 27 | честотен регулатор ATV320U06N4C | |
| 0.75 1 | 3.6 2.8 | 2.4 | 5 | 2.3 | 3.45 | 32 | честотен регулатор ATV320U07N4C | |
| 1.1 1.5 | 5 3.8 | 3.3 | 5 | 3 | 4.5 | 40 | честотен регулатор ATV320U11N4C | 1.300/ 2.866 |
| 1.5 2 | 6.4 4.9 | 4.2 | 5 | 4.1 | 6.15 | 56 | честотен регулатор ATV320U15N4C | |
| 2.2 3 | 8.7 6.6 | 5.7 | 5 | 5.5 | 8.25 | 74 | честотен регулатор ATV320U22N4C | 2.100/ 4.630 |
| 3 3 | 11.1 8.4 | 7.3 | 5 | 7.1 | 10.65 | 93 | честотен регулатор ATV320U30N4C | |
| 4 5 | 13.7 10.6 | 9.2 | 5 | 9.5 | 14.25 | 111 | честотен регулатор ATV320U40N4C | 2.200/ 4.850 |
| 5.5 7.5 | 20.7 14.5 | 12.6 | 22 | 14.3 | 21.45 | 195 | честотен регулатор ATV320U55N4C | 2.200/ 4.850 |
| 7.5 10.0 | 26.5 18.7 | 16.2 | 22 | 17.0 | 25.5 | 229 | честотен регулатор ATV320U75N4C | 2.200/ 4.850 |
| 11.0 15.0 | 36.6 25.6 | 22.2 | 22 | 27.7 | 41.6 | 370 | честотен регулатор ATV320D11N4C | 6.800/ 14.991 |
| 15.0 20.0 | 47.3 33.3 | 28.8 | 22 | 33.0 | 49.5 | 452 | честотен регулатор ATV320D15N4C | 6.900/ 15.211 |
| Three-phase supply voltage: 525…600 V 50/60 Hz, without integrated EMC filter (7) |
||||||||
| 0.75 1 | 1.5 1.4 | 1.5 | 5 | 1.7 | 2.6 | 34 | честотен регулатор ATV320U07S6C | 1.300/ 2.866 |
| 1.5 2 | 2.6 2.4 | 2.5 | 5 | 2.7 | 4.1 | 54 | честотен регулатор ATV320U15S6C | |
| 2.2 3 | 3.7 3.2 | 3.4 | 5 | 3.9 | 5.9 | 77 | честотен регулатор ATV320U22S6C | 2.000/ 4.409 |
| 4 5 | 6.5 5.8 | 6.0 | 5 | 6.1 | 9.2 | 96 | честотен регулатор ATV320U40S6C | 2.500/ 5.511 |
| 5.5 7.5 | 8.4 7.5 | 7.8 | 22 | 9.0 | 13.5 | 148 | честотен регулатор ATV320U55S6C | 3.500/ 7.716 |
| 7.5 10.0 | 11.6 10.5 | 10.9 | 22 | 11.0 | 16.5 | 175 | честотен регулатор ATV320U75S6C | |
| 11.0 15.0 | 15.8 14.7 | 14.7 | 22 | 17.0 | 25.5 | 267 | честотен регулатор ATV320D11S6C | 3.500/ 7.716 |
| 15.0 20.0 | 22.1 20.1 | 20.9 | 22 | 22.0 | 33.0 | 317 | честотен регулатор ATV320D15S6C | |
| Drives with book control block | ||||||||
| Motor | Line supply | Altivar Machine ATV320 |
||||||
| Power indicated on rating plate (1) |
Max. line current (2), (3) |
Apparent power |
Max. prospec-tive line Isc (4) |
Maximum continuous output current (In) (1) |
Maximum transient current for 60 s |
Power dissipated at maximum output current (In) (1) |
Reference (1) | Weight |
| at U1 at U2 | at U2 | 380V | ||||||
| kW HP | A A | kVA | kA | A | A | W | kg/ lb |
|
| Single-phase supply voltage: 200…240 V 50/60 Hz, with integrated EMC filter (5) (6) |
||||||||
| 0.18 0.25 | 3.4 2.8 | 0.7 | 1 | 1.5 | 2.3 | 19 |
честотен регулатор ATV320U02M2B |
2.400/ |
| 0.37 0.5 | 6 5 | 1.2 | 1 | 3.3 | 5 | 31 | честотен регулатор ATV320U04M2B | 2.500/ 5.511 |
| 0.55 0.75 | 7.9 6.7 | 1.6 | 1 | 3.7 | 5.6 | 35 | честотен регулатор ATV320U06M2B | |
| 0.75 1 | 10.1 8.5 | 2 | 1 | 4.8 | 7.2 | 46 | честотен регулатор ATV320U07M2B | 2.400/ 5.291 |
| 1.1 1.5 | 13.6 11.5 | 2.8 | 1 | 6.9 | 10.4 | 62 | честотен регулатор ATV320U11M2B | 2.900/ 6.393 |
| 1.5 2 | 17.6 14.8 | 3.6 | 1 | 8 | 12 | 77 | честотен регулатор ATV320U15M2B | |
| 2.2 3 | 23.9 20.1 | 4.8 | 1 | 11 | 16.5 | 98 | честотен регулатор ATV320U22M2B | |
| Three-phase supply voltage: 380…500 V 50/60 Hz, with integrated EMC filter (5) (6) | ||||||||
| 0.37 0.5 | 2.1 1.6 | 1.4 | 5 | 1.5 | 2.3 | 23 | честотен регулатор ATV320U04N4B | 2.500/ 5.511 |
| 0.55 0.75 | 2.8 2.2 | 1.9 | 5 | 1.9 | 2.9 | 27 | честотен регулатор ATV320U06N4B | 2.600/ 5.732 |
| 0.75 1 | 3.6 2.7 | 2.3 | 5 | 2.3 | 3.5 | 31 | честотен регулатор ATV320U07N4B | |
| 1.1 1.5 | 5 3.8 | 3.3 | 5 | 3 | 4.5 | 41 | честотен регулатор ATV320U11N4B | 2.500/ 5.511 |
| 1.5 2.0 | 6.5 4.9 | 4.2 | 5 | 4.1 | 6.2 | 56 | честотен регулатор ATV320U15N4B | |
| 2.2 3.0 | 8.7 6.6 | 5.7 | 5 | 5.5 | 8.3 | 74 | честотен регулатор ATV320U22N4B | 3.000/ 6.614 |
| 3.0 3.0 | 11.1 8.4 | 7.3 | 5 | 7.1 | 10.7 | 93 | честотен регулатор ATV320U30N4B | |
| 4.0 5.0 | 13.7 10.5 | 9.1 | 5 | 9.5 | 14.3 | 111 | честотен регулатор ATV320U40N4B | |
| 5.5 7.5 | 20.7 14.5 | 12.6 | 22 | 14.3 | 21.45 | 195 | честотен регулатор ATV320U55N4B | 7.500/ 16.534 |
| 7.5 10.0 | 26.5 18.7 | 16.2 | 22 | 17 | 25.5 | 229 | честотен регулатор ATV320U75N4B | |
| 11.0 15.0 | 36.6 25.6 | 22.2 | 22 | 27.7 | 41.6 | 370 | честотен регулатор ATV320D11N4B | 8.700/ 19.180 |
| 15.0 20.0 | 47.3 33.3 | 28.8 | 22 | 33 | 49.5 | 452 | честотен регулатор ATV320D15N4B | 8.800/ 19.401 |
| Drives with book control block | ||||||||
| Motor | Line supply | Altivar Machine ATV320 |
||||||
| Power indicated on rating plate (1) |
Max. line current (2), (3) |
Apparent power |
Max. prospec-tive line Isc (4) |
Maximum continuous output current (In) (1) |
Maximum transient current for 60 s |
Power dissipated at maximum output current (In) (1) |
Reference (1) | Weight |
| at U1 at U2 | at U2 | 380V | ||||||
| kW HP | A A | kVA | kA | A | A | W | kg/ lb |
|
| Single-phase supply voltage: 200…240 V 50/60 Hz, with integrated EMC filter (5) (6) |
||||||||
| 0.18 0.25 | 3.4 2.8 | 0.7 | 1 | 1.5 | 2.3 | 19 |
честотен регулатор ATV320U02M2B |
|
| 0.37 0.5 | 6 5 | 1.2 | 1 | 3.3 | 5 | 31 | честотен регулатор ATV320U04M2B | |
| 0.55 0.75 | 7.9 6.7 | 1.6 | 1 | 3.7 | 5.6 | 35 | честотен регулатор ATV320U06M2B | |
| 0.75 1 | 10.1 8.5 | 2 | 1 | 4.8 | 7.2 | 46 | честотен регулатор ATV320U07M2B | |
| 1.1 1.5 | 13.6 11.5 | 2.8 | 1 | 6.9 | 10.4 | 62 | честотен регулатор ATV320U11M2B | |
| 1.5 2 | 17.6 14.8 | 3.6 | 1 | 8 | 12 | 77 | честотен регулатор ATV320U15M2B | |
| 2.2 3 | 23.9 20.1 | 4.8 | 1 | 11 | 16.5 | 98 | честотен регулатор ATV320U22M2B | |
| 4 5 | 13.7 10.6 | 9.2 | 5 | 9.5 | 14.25 | 111 | честотен регулатор ATV320U40N4C | |
| 5.5 7.5 | 20.7 14.5 | 12.6 | 22 | 14.3 | 21.45 | 195 | честотен регулатор ATV320U55N4C | |
| 7.5 10.0 | 26.5 18.7 | 16.2 | 22 | 17.0 | 25.5 | 229 | честотен регулатор ATV320U75N4C | |
| 11.0 15.0 | 36.6 25.6 | 22.2 | 22 | 27.7 | 41.6 | 370 | честотен регулатор ATV320D11N4C | |
| 15.0 20.0 | 47.3 33.3 | 28.8 | 22 | 33.0 | 49.5 | 452 | честотен регулатор ATV320D15N4C | |
| Three-phase supply voltage: 200…240 V 50/60 Hz, without integrated EMC filter |
||||||||
| 0.18 0.25 | 2.0 1.7 | 0.7 | 5 | 1.5 | 2.3 | 15 | честотен регулатор ATV320U02M3C | |
| 0.37 0.5 | 3.6 3.0 | 1.2 | 5 | 3.3 | 5 | 27 | честотен регулатор ATV320U04M3C | |
| 0.55 0.75 | 4.9 4.2 | 1.7 | 5 | 3.7 | 5.6 | 31 | честотен регулатор ATV320U06M3C | |
| 0.75 1 | 6.3 5.3 | 2.2 | 5 | 4.8 | 7.2 | 42 | честотен регулатор ATV320U07M3C | |
| 1.1 1.5 | 8.6 7.2 | 3.0 | 5 | 6.9 | 10.4 | 58 | честотен регулатор ATV320U11M3C | |
| 1.5 2.0 | 11.1 9.3 | 3.9 | 5 | 8 | 12 | 72 | честотен регулатор ATV320U15M3C | |
| 2.2 3.0 | 14.9 12.5 | 5.2 | 5 | 11 | 16.5 | 91 | честотен регулатор ATV320U22M3C | |
| 3.0 3.0 | 18.7 15.7 | 6.5 | 5 | 13.7 | 20.6 | 105 | честотен регулатор ATV320U30M3C | |
| 4.0 5.0 | 23.8 19.9 | 8.3 | 5 | 17.5 | 26.3 | 140 | честотен регулатор ATV320U40M3C | |
| 5.5 7.5 | 35.4 29.8 | 12.4 | 22 | 27.5 | 41.3 | 242 | честотен регулатор ATV320U55M3C | |
| 7.5 10.0 | 45.3 38.2 | 15.9 | 22 | 33 | 49.5 | 293 | честотен регулатор ATV320U75M3C | |
| 11.0 15.0 | 60.9 51.4 | 21.4 | 22 | 54 | 81 | 468 | честотен регулатор ATV320D11M3C | |
| 15.0 20.0 | 79.7 67.1 | 27.9 | 22 | 66 | 99 | 551 | честотен регулатор ATV320D15M3C | |
