METER MIX LiquidShot 4

METER MIX LiquidShot 4

Машина за смесване и дозиране на 2K течни материали

Технология с бутална помпа за средни приложения, обикновено дозиращи между 20 до 180 ml на удар

оцени серията
оценка 0 от 0 гласували

LiquidShot 4 е лесна за използване, високопроизводителна система за дозиране и смесване на двукомпонентни материали, особено за заливане и капсулиране. Машината е трайно и икономично решение за много производствени изисквания с висока степен на функционалност на оператора. Това гарантира стабилни и доказани принципи на дозиране и смесване. Доверената технология на буталната помпа позволява приложения със средно дозиране, обикновено между 20 и 180 ml на удар.

Машината обработва различни материали от две части:

-  Полиуретан

-  Епоксидна смола

-  Силикон



  • Типични приложения

•  Електронно заливане и капсулиране

•  Кастинг

•  Формоване

•  Свързване на компоненти



  • Предимства

•  Рентабилност

•  Компактен размер на LiquidShot 4C и 4CE

•  Преносима рамка за количка на LiquidShot 4CT и 4CTE

•  Прецизни обемно дозирани удари

•  Прецизен контрол на дебита на LiquidShot 4CE и 4CTE

•  Подходящ за обработка на напълнени/абразивни материали

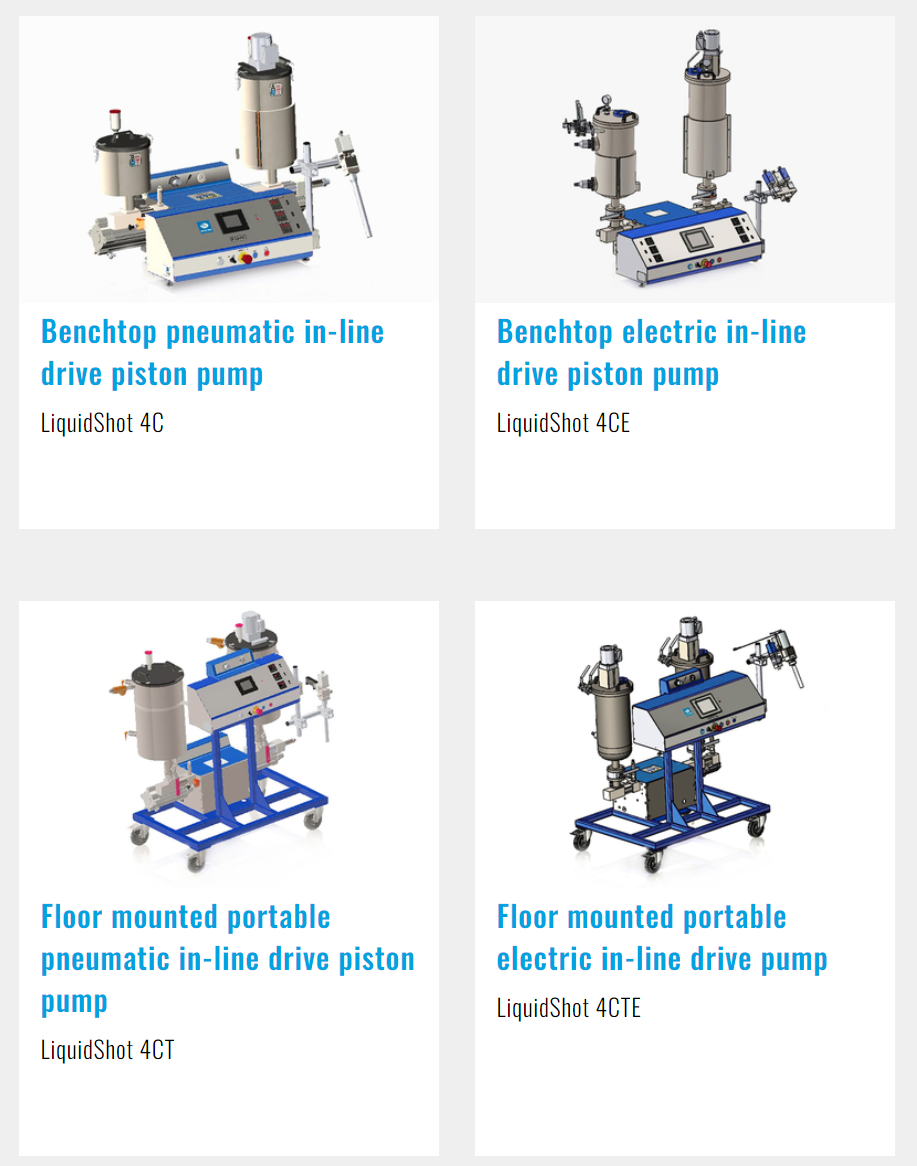

  • Версии



  • Технически данни
Възможен диапазон на съотношението  От 1:1 до 24:1 (в зависимост от избраната помпа)
Вискозитет До 500,000 mPas (зависи от тиксотропността на материала)
Размер на дозата От около 2.5 ml до 172 ml при съотношение на обема 1:1
Скорост на цикъла До 30 удара в минута (зависи от вискозитета)
Смесване Статично за еднократна употреба или Ротационно/Статично
Капацитет на контейнера 6 lt (1,58 gal) 18 lt (4,74 gal), в зависимост от конструкцията. Неръждаема стомана със силициев гел за защита от влага
Ел. захранване 230 V / 50 Hz or 110 V /60 Hz AC
Сгъстен въздух 80 p.s.i.



  • Стандартни функции

•  Смесителен вентил: пневматично управляван смесителен вентил TSV601

•  Избор размера на удара „Дозиран“ и „Контролиран от оператор“

•  Регулатор на размера на удара с цифров референтен индикатор на LiquidShot 4C & 4CT

•  Сервизен LED индикатор

•  Контроли:

-  Интегрирано PLC управление с HMI операторски интерфейс

-  Функция „Рецепта“ с до 50 програмируеми размери на ударите/изстрелите и дебита на LiquidShot 4CE & 4CTE

-  Регулатор на налягането при дозиране и манометър на LiquidShot 4C & 4CT

-  Филтър/регулатор за подаване на въздух и манометър с блок за проверка на връзката

-  Таймер за автоматично почистване от гел

-  Брояч за приложения с множество изстрели на LiquidShot 4C & 4CT

-  Налични са опции за стартиране с крачен педал или ръчен спусък



  • Опции

•  Дигитално контролирано отопление към резервоари, помпи и маркучи

•  Електрическо разбъркване на материала в резервоарите

•  Електронно отчитане на ниско ниво на материала в резервоарите с визуални и звукови аларми

•  Мокри части изработени от неръждаема стомана за защита от корозия

•  Закалени части за защита от абразия

•  Съоръжение за пречистване на азот към резервоарите за материали

•  Вакуумна дегазация до резервоарите за материали

•  Ротационна/статична опция за смесване (електрически задвижвана)

•  Помпено съоръжение за трансфер директно от контейнерите на доставчиците
