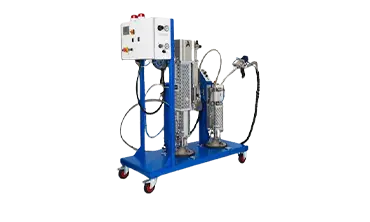

METER MIX машини за пастообразни материали PasteShot 20

METER MIX машини за пастообразни материали PasteShot 20

Дозираща система с бутална помпа за 1K и 2K приложения

Машина за дозиране на малки и средни количества дози, между 5 и 120 мл материал с висок вискозитет, директно от 20-литрови варели

оцени серията
оценка 0 от 0 гласували

Машината за дозиране и смесване PasteShot 20 е разработена основно за дозиране на малки до средни количества дози, при приложения за залепване, запечатване и пълнене на различни контейнери. PasteShot 20 е подходяща за размери на дозата обикновено от 5 мл до 135 мл от материали с висок вискозитет, които могат да се подават директно от 20-литрови варели. Машината може да се използва за директно дозиране върху компоненти или в контейнери за ръчно приложение. Надеждните бутални помпи осигуряват точна и последователна обработка на материали с високи съотношения на смесване или значително различни вискозитети:

•  Епоксидна смола

•  Полиуретан

•  Силикон

•  Метакрилат



  • Типични приложения

•  Свързване и запечатване на компоненти

•  Пълнене на контейнер/ патрон/ спринцовка



  • Вашите предимства

•  Постижими прецизно дозирани дози

•  Надеждна и здрава работа

•  Подходящ за дозиране на абразивни материали (когато е снабден със закалени части)

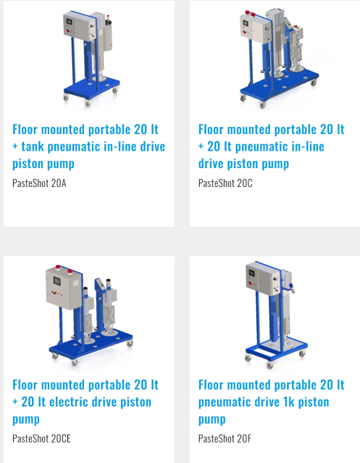

  • Версии

Meter_Mix_PasteShot_20



  • Технически параметри:
Възможно съотношение на смесване От 1:1 до 12:1 (в зависимост от избраната помпа)
Вискозитет До 1,500,000 mPa.s
Размер на дозата От около 11 мл до 108 мл при съотношение на обемите 10:1
Скорост на цикъла До 15 удара за минута (в зависимост от вискозитета)
Смесване Статично за еднократна употреба или Ротационно/Статично
Размер на основния варел Обикновено около 20 lt (5 gal) (в зависимост от размерите на барабана)
Размер на второстепенния резервоар за  компоненти 18 lt (4,74 gal) неръждаема стомана
Размер на барабана за компоненти 18 lt (4,74 gal) неръждаема стомана
Ел. захранване 230 V / 50 Hz or 110 V /60 Hz AC
Сгъстен въздух 80 p.s.i.



  • Стандартни функции

•  Смесителен вентил: пневматично управляван смесителен вентил TSV601 или AST6001 1К клапан

•  Избор на вида дозиране: „Дозиран“ или „Контролиран от оператора“

•  Сервизен LED индикатор

•  Контроли:

-  Интегрирано PLC управление с HMI операторски интерфейс

-  Ръчен регулатор на размера на дозата с цифров референтен индикатор на PasteShot 20F

-  Регулатор на налягането при дозиране и манометър

-  Филтър/ регулатор за подаване на въздух и манометър с блок за проверка на връзката

-  Таймер за автоматично дозиране на единична доза, за да се предотврати застояване на материал в миксера
-  Брояч на дози при процес с прилагане на множество последователни дози

-  Налични са опции за стартиране с крачен педал или ръчен спусък



  • Опции

•  Регулатор на размера на дозата с цифров референтен индикатор на PasteShot 20A и 20C

•  Дигитално контролирано нагряване на спомагателна плоча, резервоар, помпи и маркучи

•  Електронно отчитане при ниско ниво на двата материала с визуални и звукови аларми

•  Части от неръждаема стомана за защита от корозия при използване на корозивни флуиди

•  Закалени части, защитени от износване при работа с абразивни материали или пълнители

•  Въртящо се рамо за поддържане на ръчен смесителен вентил

•  Задвижван електрически миксер на статично-ротационен принцип, с възможност за доставка на консумативи – в зависимост от вискозитета на материала

•  Предлага се с двойна независима сервозадвижваща система за прецизен контрол на дебита и функция за променливо съотношение на смесване при PasteShot 20CE
