FR-D800 – Kомпактно и интелигентно задвижване от ново поколение
Новата серия FR-D800 представлява следващото поколение компактни инвертори на Mitsubishi Electric, наследявайки доказаната надеждност на популярната серия FR-D700
- Характеристики:
• Компактен дизайн и лесен монтаж
- Един от най-малките инвертори в своя клас
- Flip-type преден капак (с обръщащо се отваряне) и вграден гребеновиден капак за окабеляване за по-бърз монтаж
.png)
.png)
- Пружинни клеми за надеждно свързване без винтове за всички сигнали, с изключение на силовите
- Възможност за side-by-side монтаж в табла с ограничено пространство
• Бърза настройка чрез USB Type-C
- Конфигуриране директно чрез FR Configurator2 и USB bus power
- Без необходимост от външно захранване
.png)
• Гъвкавост и широка съвместимост
- Поддържа индукционни SF-PR и PM мотори, включително модели на други производители
- PM безсензорно векторно управление и усъвършенстван контрол на вектора на магнитния поток осигуряват стабилен въртящ момент и висока точност при ниски скорости
.png)
• Висока енергийна ефективност и устойчивост
- Поддръжка на IE5 енергийно ефективни мотори
- Вграден мониторинг на CO₂ емисиите и спестената енергия
- Функция за регенериране на мощност (опционално)
.png)
.png)
• Интелигентна диагностика и поддръжка
- Разширени функции за предсказана и превантивна поддръжка
- Наблюдение на състоянието на ключови компоненти – кондензатори, вентилатори, релета
.png)
- Функция Load Characteristics Measurement за ранно откриване на механични проблеми (запушени филтри, ремъци и др.) - инверторът извежда предупреждение или изключва изхода, за да предотврати повреда на системата.
.png)
• Безопасност и съответствие със световни стандарти
- Вградена функция STO (Safe Torque Off) – безопасно изключване на въртящия момент при авария
- Съответствие със стандартите EN ISO 13849-1, PLd/Cat.3 и EN 61508, EN 61800-5-2, SIL2
- Типични приложения
• Конвейери и транспортни системи
• Подемни и кранови механизми
• Вентилатори, помпи и климатични инсталации (HVAC)
• Хранително-вкусова и текстилна индустрия
• Машини за металообработка и CNC приложения
• Автоматизирани системи за производство и пакетиране
- Основни модели (ЕС)
• FR-D840 – трифазен 400 V
• FR-D820S – монофазен 200 V
Модели извън ЕС
• FR-D820 – трифазен 200 V
• FR-D810W – монофазен 100 V
- Предимства за Вашия бизнес
• Намаляване на разходите за енергия и поддръжка
• Ускорена интеграция в съществуващи системи
• Повишена надеждност и производителност
• Поддръжка на устойчиви производствени практики
FR-D800 – интелигентно и икономично решение за модерната индустрия.
Галерия
Видео галерия

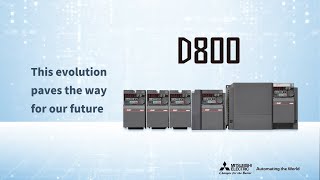

INVERTER FR-D800 Promotion
The new inverter FR-D800 I Mitsubishi Electric
| Спецификации | FR-D800 | |
| Вид | Трифазен 200 V: 0.1 K до 15 K | |
| Трифазен 400 V: 0.4 K до 15 K | ||
| Монофазен 200 V: 0.1 K до 2.2 K | ||
| Монофазен 100 V: 0.1 K до 0.75 K | ||
| Контролен метод | V/F управление | |
| Усъвършенствано векторно управление на магнитния поток | ||
| Векторно управление без обратна връзка за мотори с постоянни магнити | ||
| Пусков въртящ момент | Усъвършенствано векторно управление на магнитния поток: 150% при 0,5 Hz | |
| Безсензорно векторно управление на PM: 50% | ||
| Изходен честотен диапазон | 0.2 до 590 Hz | |
| Вграден спирачен транзистор | Вграден за 0.4 K до 15 K | |
| Входен сигнал | Вход за контакт | 5 |
| Вход за импулсна поредица | 100 k пулса | |
| Изходен сигнал | Изход с отворен колектор | 2 |
| Контактен изход | 1 | |
| Изход за повреда | 1 превключващ контакт (240 VAC 2 A, 30 VDC, 1A), изход с отворен колектор | |
| Функция за монитор | Изход на импулсна верига | Не е налична |
| Аналогов изход | 0 до 10 VDC / 12 bits | |
| Вградена комуникационна функция | RS-485 (протокол за инвертор на Mitsubishi) | Наличен |
| RS-485 (MODBUS RTU) | Наличен | |
| Ethernet комуникация | Наличен при EPA версия | |
| Комуникация за безопасност | Не е налична | |
| Функционална безопасност | Функция на ISO 61800-5-2 | STO |
| Ниво на безопасност | SIL2, PLd, Cat.3 | |
| Температура на околния въздух | -20° C до +60° C | |
| * SLD рейтинг: Необходимо е намаляване на номиналните мощности за температури над 40° C. ND рейтинг: Необходимо е намаляване на номиналните мощности за температури над 50° C. | ||
| USB | Type-C | |
| Plug-in опция | Не се поддържа | |
- Трифазно захранване 400 V
| FR-D840-[] | 0.4K-012 | 0.75K-022 | 1.5K-037 | 2.2K-050 | 3.7K-081 | 5.5K-120 | 7.5K-163 | |||
| Приложима мощност на двигателя (kW)) | SLD | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 | ||
| ND (настройка по подразбиране) | 0,4 | 0,75 | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | |||
| Изход | Номинална мощност (kVA) | SLD | 1,7 | 2,8 | 3,8 | 6,2 | 9,1 | 12,4 | 17,5 | |
| ND (настройка по подразбиране) | 0,9 | 1,7 | 2,8 | 3,8 | 6,2 | 9,1 | 12,4 | |||
| Номинален ток (A) | SLD | 2.2 (1.8) | 3.7 (3.0) | 5 (4.2) | 8.1 (6.8) | 12 (10.0) | 16.3 (13.8) | 23 (19.5) | ||
| ND (настройка по подразбиране) | 1,2 | 2,2 | 3,7 | 5 | 8,1 | 12 | 16,3 | |||
| Номинален ток на претоварване | SLD | 110% 60 s, 120% 3 s (характеристики с обратна зависимост от времето) при температура на околния въздух 40° C | ||||||||
| ND (настройка по подразбиране) | 150% 60 s, 200% 0.5 s (характеристики с обратна времева зависимост) при температура на околния въздух 50° C | |||||||||
| Номинално напрежение | Трифазно 380 до 480 V | |||||||||
| Регенеративно спиране | Спирачен транзистор | Вграден | ||||||||
| Максимален спирачен момент (нормално натоварване) | 100% | 50% | 20% | |||||||
| Захранване | Номинално входно променливо напрежение/честота | Трифазно 380 до 480 V, 50/60 Hz | ||||||||
| Допустимо отклонение на променливотоковото напрежение | 323 до 528 V, 50/60 Hz | |||||||||
| Допустимо отклонение на честотата | ±5% | |||||||||
| Номинален входен ток (A) | Без DC реактор | SLD | 3,1 | 6 | 7,8 | 11,9 | 16,1 | 21,3 | 29,1 | |
| ND | 1,8 | 3,2 | 5,7 | 7,6 | 11,4 | 16,3 | 20,9 | |||
| С DC реактор | SLD | 2,2 | 3,7 | 5 | 8,1 | 12 | 16,3 | 23 | ||
| ND | 1,2 | 2,2 | 3,6 | 5 | 8 | 12 | 16 | |||
| Капацитет на захранването (kVA) | Без DC реактор | SLD | 2,4 | 4,2 | 6,1 | 9 | 12,5 | 16,2 | 22,2 | |
| ND | 1,4 | 2,7 | 4,4 | 5,8 | 8,6 | 12,4 | 15,9 | |||
| С DC реактор | SLD | 1,7 | 2,8 | 3,8 | 6,2 | 9,1 | 12,4 | 17,5 | ||
| ND | 0,9 | 1,7 | 2,7 | 3,8 | 6,1 | 9,1 | 12,2 | |||
| Защитна конструкция | Отворен тип IP20 (само за IEC 60529) | |||||||||
| Охладителна система | Няма | Има | ||||||||
| Приблизителна маса (кг) | 0,8 | 0,8 | 1,1 | 1,3 | 1,4 | 2,3 | 2,4 | |||
- Монофазно захранване 200 V
| FR-D820S-[] | 0.1K-008 | 0.2K-014 | 0.4K-025 | 0.75K-042 | 1.5K-070 | 2.2K-100 | |||
| Приложима мощност на двигателя (kW) | ND | 0,1 | 0,2 | 0,4 | 0,75 | 1,5 | 2,2 | ||
| Изход | Номинална мощност (kVA) | ND | 0,3 | 0,5 | 1 | 1,6 | 2,7 | 3,8 | |
| Номинален ток (A) | ND | 0,8 | 1,4 | 2,5 | 4,2 | 7 | 10 | ||
| Номинален ток на претоварване | ND | 150% 60 s, 200% 0.5 s (характеристики с обратна времева зависимост) при температура на околния въздух 50° C | |||||||
| Номинално напрежение | Трифазно 200 до 240 V | ||||||||
| Регенеративно спиране | Спирачен транзистор | Не се използва | Вграден | ||||||
| Максимален спирачен момент (нормално натоварване) | 150% | 100% | 50% | 20% | |||||
| Захранване | Номинално входно променливо напрежение/честота | Монофазно 200 до 240 V, 50/60 Hz | |||||||
| Допустимо отклонение на променливотоковото напрежение | 170 до 264 V, 50/60 Hz | ||||||||
| Допустимо отклонение на честотата | ±5% | ||||||||
| Номинален входен ток (A) | Без DC реактор | ND | 2,3 | 3,9 | 6,6 | 10,9 | 17,4 | 24,2 | |
| С DC реактор | 1,1 | 2,1 | 3,7 | 6,7 | 12,6 | 17,8 | |||
| Капацитет на захранването (kVA) | Без DC реактор | ND | 0,5 | 0,9 | 1,4 | 2,4 | 3,8 | 5,3 | |
| С DC реактор | 0,2 | 0,5 | 0,8 | 1,5 | 2,8 | 3,9 | |||
| Защитна конструкция | Отворен тип IP20 (само за IEC 60529) | ||||||||
| Охладителна система | Няма | Има | |||||||
| Приблизителна маса (кг) | 0,5 | 0,5 | 0,7 | 0,8 | 1,3 | 1,4 | |||
