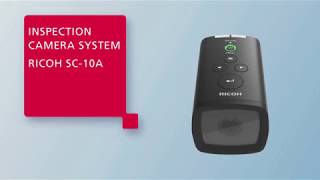

RICOH SC-10A

RICOH SC-10A

"All-In-One" система за визуална инспекция с улеснено управление

Позволява автоматична проверка на работните потоци, разпознаване и сравняване на изображения. Революционизира управлението.

оцени серията
оценка 5.00/5.00 от 1 гласувал
  • Предотвратяване на грешки при работа посредством сравняване на заснети в момента изображения с предварително въведени коректни работни резултати

RICOH SC-10A автоматично проверява за наличието на подобни детайли, дефекти, неправилни визуални характеристики, работни инструкции и други критерии за коректно асемблиране по време на работния процес чрез функцията за съвпадение с шаблон. Данните могат да се използват за анализ на работните процеси и проследимост чрез съхраняване на получените изображения и извеждане на резултатите по сериен номер или час на обработка.



  • Предотвратяване на оперативни проблеми чрез разпознаване на изображения

Различни проблеми в работните процеси могат да бъдат предотвратени чрез една простичка функция - спиране на системата преди прехода към следващия етап, докато продукцията не бъде коригирана и разпозната като коректна.



  • Удобно управление на система от типа "всичко-в-едно"

• Камерата, инструментите за разпознаване на изображения и приложението са интегрирани в една система, което улеснява конфигурирането.
• Работните инструкции се импортират лесно с помощта на специален софтуер.



  • Поддръжка при компютъризиране на работното място

• Анализът на работните процеси и проследимостта са улеснени чрез записване на данните от инспекцията.
• Редуциране на количеството използвана хартия благодарение на дигитализираните инструкции и контролни списъци.



  • Системна конфигурация

Улеснено конфигуриране и въвеждане в експлоатация - всичко, от което се нуждаете, е мишка, клавиатура и монитор. Окабеляването и необходимото пространство са намалени, тъй като не се изисква компютър.



Image of System Configuration



















  • Работа със спомагателни устройства чрез външни I/O модули



Work with external devices via external I/O.



  • Дисплей за мониторинг за работния процес и извеждане на инструкции

Разпознаването на изображения и работните инструкции са взаимосвързани. Процесът не може да премине към следващата стъпка (инструкция), ако състоянието на инспектирания детайл е некоректно/незадоволително.



Monitor Display and Work Instruction Workflow



  • Какво може да прави RICOH SC-10A?

• Проверка на подобни детайли
• Проверка на цвета
• Запис на работния процес, работните данни, проверка за дефектни детайли
• Проверка на текстурата
• Проверка на баркод символики
• Запис на резултатите от инспекцията



  • Интегриран обектив с голямо увеличение RICOH SC-10A(H)NEW

Обективът с голямо оптично увеличение RICOH SC-10A(H) позволява работа с по-дребни обекти в сравнение със стандартния модел, а приложенията на системата значително се разширяват. Сред възможностите на платформата за визуална инспекция са още: проверка на ориентацията на компоненти, монтирани към субстрата при печатните платки в електрониката, проверка за наличието на миниатюрни части и монтажни елементи, използвани при асемблирането на електронни устройства и др.



Изображения, заснети от модела с голямо оптично увеличение на обектива RICOH SC-10A(H)

High-magnification model:RICOH SC-10A(H)



Изображения, заснети от стандартния модел RICOH SC-10A

Standard model:RICOH SC-10A
