Schneider Electric CBGS-0

Schneider Electric CBGS-0

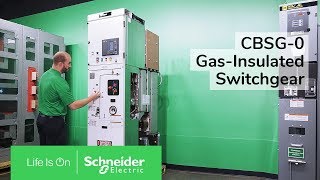

CBGS-0 Газоизолирана уредба за първично електроразпределение до 36 / 38kV

  • Характеристики:

•  Технология: Разпределително устройство с газова изолация с SF6 или вакуумен прекъсвач
•  Стандарт: IEC, ANSI/IEEE
•  Сертификати: ENA, UL Listed
•  Номинално напрежение: до 36 /38kV
•  Шинопроводна система: единична
•  Шина с номинален ток: до 2000A
•  Номинален ток входящ/изходящ: до 2000A
•  Номинален краткотраен ток: до 31,5kA/3s
•  Класификация на вътрешната дъга: AFL/AFLR: 31,5kA/1s



  • Структура:

Всеки функционален блок включва различни отделения. Всички метални части са заземени съгласно определението за „метален корпус“ и отговарят на изисквания на стандарта IEC 62271-200.

•  Отделението за ниско напрежение, отделено от зоната за средно напрежение (MV), се намира в горната част на таблото и съдържа релета и останалата част от спомагателните защитни и управляващи елементи за ниско напрежение (LV).
•  Силиконово изолирана, екранирана и заземена главна шина е разположена в горната задна част на шкафа, извън отделението за SF6.
•  Отделението на прекъсвача (резервоар за SF6) се намира в централната част на таблото. Захранващите кабели и шинната система са свързани към него чрез втулка.
•  Отделението за свързване на кабела за средно напрежение се намира в долната част на кабинета, с достъп от предната страна.



  • Ползи:

•  Максимална защита в минимално пространство
•  Непрекъснато захранване: независещо от околната среда, вариант с двоен шинопровод, перманентно запечатани отделения, намалено газово налягане
•  Максимална защита: оперативна защита (блокировки), изпитани по IAC
•  Оптимизиране на инвестициите: икономия на пространство, икономия при обслужване



  • Приложения:

С различните си функции, CBGS-0 разпределително устройство е отлична опция за трансформатор HV/MV или MV/MV центрове,  за електрозахранване във вятърни и соларни паркове, железопътни линии, центрове за данни, нефт и газ, MMM, летища, комунални потребители.
