Schneider Electric FBX

Schneider Electric FBX

Газоизолирано КРУ средно напрежение вторично електроразпределение.

Компактни уредби средно напрежение до 24 kV

FBX е напълно SF6 изолирано разпределително табло за вторични разпределителни мрежи, предлагано в компактни или разширяеми инсталационни шкафове.



  • Характеристики:

•  В своята компактна версия (FBX-C), действа като основно устройство, включва до пет различни функции и може лесно да бъде интегрирано в подстанция или мачта за вятърна кула.
•  В своята разширяема версия (FBX-E) се превръща в напълно модулно разпределително табло, подходящо за индустриални приложения. Иновативно и безопасно, нечувствително към околната среда, практически не изисква поддръжка и е много лесно за инсталиране и работа.
•  SF6 изолиран прекъсвач за вторична разпределителна мрежа
•  SF6 прекъсвач-разединител
•  Защита чрез комбинация от предпазители или вакуумен прекъсвач
•  Две версии: FBX-C (компактен), FBX-E (разширяем)
•  Съвместим с IEC 62271-200
•  Номинално напрежение: 12 / 17,5 / 24 kV
•  Номинален ток на шината: 630 A
•  Номинален ток на фидера: 630 A
•  Номинален краткотраен издръжлив ток: до 21 kA 3s (до 25 kA 1s за 12 kV)
•  Задържане на вътрешна дъга: до 25 kA 1s
•  Размери в мм: 2 разединителя + прекъсвач или предпазители: 1000 x 1380 x 750
•  Опция: може да се управлява и наблюдава дистанционно
•  Интелигентен готов кабинет



  • Идеалното решение за производители на табла с ограничени инвестиции

Осигуряват бъдещ достъп и лесна миграция към интелигентни RMU функционалности:

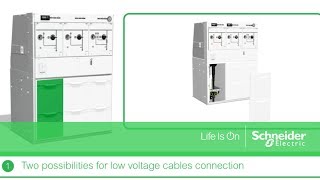

•  Лесни, бързи и сигурни връзки, готови за бъдещо персонализиране на НН.
•  Всички връзки към RTU са улеснени и са разположени отгоре.
•  Предварително окабелен кабел за улесняване на свързването на напрежението и тока от отделението за кабели до местоположението на НН.
•  Възможности за моторизация за пълно дистанционно управление и функции за управление.



  • Ползи:

•  Лесна инсталация и експлоатация
•  Много компактен с малки размери
•  Лесен монтаж и разширение с щепселна връзка
•  Много ясен потребителски панел с индикатори за положение
•  Голямо предно отделение за кабели за лесен достъп
•  Подобрена непрекъснатост на услугата
•  Непрекъсваемост на услугата LSC2A
•  Дистанционно наблюдение и контрол
•  Тестове за наводнения
•  Независим от условията на околната среда дори в силно замърсени райони
•  Не се нуждае от поддръжка
•  Подобрена безопасност за персонала
•  Издръжливост на вътрешна дъга
•  Интегрирани блокировки за надеждна защита
•  Предлага се катинар за всички операции
•  Екологично чист и напълно рециклируем



  • FBX:

Oтговаря на всички изисквания за вторично разпределение средно напрежение в по-сложни мрежови конфигурации, когато участват възобновяеми източници на енергия. Предлага решение за свързване на до 5 мрежи:

•  Превключване на големи участъци
•  Големи трансформаторни подстанции
•  Отделни консуматорски подстанции
•  Сателитни потребителски подстанции
