Schneider Electric GHA

Schneider Electric GHA

GHA Газоизолирана уредба за първично електроразпределение до 40,5 kV

GHA е компактно и модулно разпределително устройство за първично разпределение и използва технологията на вакуумен прекъсвач.

оцени серията
оценка 0 от 0 гласували
  • Характеристики:

GHA е компактно и модулно разпределително устройство за първично разпределение и използва технологията на вакуумен прекъсвач. Подходящо за широк спектър от области на приложение и може да постигне висока производителност. Лесно инсталиране (plug & play) и поддръжка.

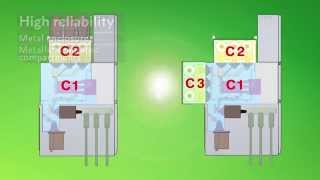

•  Конструкция на панел GHA с двойна шина
•  Горно напълнено с газ отделение за шини с трипозиционен разединител за заземяване, свързващ клапан за превключвател за плътност на газа, устройство за освобождаване на налягането
•  Задно напълнено с газ отделение за шини с двупозиционен разединител, свързващ клапан за превключвател за плътност на газа, устройство за освобождаване на налягането
•  Напълнено с газ отделение за прекъсвач вкл. свързващи елементи за кабелни връзки, свързващ вентил за превключвател за плътност на газа, устройство за освобождаване на налягането, трансформатор на напрежение и разединително устройство за трансформатор на напрежение (опция)
•  Задвижваща кутия с всички задвижващи агрегати и спомагателни устройства,
•  Зона за свързване на кабела, опция с токов трансформатор с тороидална сърцевина вкл. трансформатор на напрежение в изходящ фидер,
•  Шкаф с ниско напрежение:

     -  Номинални стойности до 40,5 kV, 4000A, 40kA-3s
     -  Единична и двойна шина
     -  Проектиран за монтаж до стена
     -  Интелигентна информационна система за плътност на газа (IDIS)
     -  Вътрешна и външна конусна кабелна връзка
     -  Трансформатор за ток и напрежение от страната на шината и кабела
     -  GHA се предлага като 1- и 2-фазно решение за железопътно приложение



  • Ползи:

     •  Устройства готови за свързване
     •  Без работа с газ по време на монтаж, удължаване и смяна на панела
     •  Естествено охлаждане
     •  Иновативна устойчива на грешки шина „B-link”
     •  Интуитивно ръководство на оператора
     •  Екологично съвместим, лесен за рециклиране, подобрен отпечатък



  • Приложения:

Газоизолираната разпределителна и управляваща апаратура GHA с вакуумен прекъсвач е проектирана за различните експлоатационни изисквания в обществени и промишлени разпределителни системи със средно напрежение. Области на приложение:

•  Електроснабдителни компании

-  Трансформаторни подстанции
-  Превключващи подстанции
-  Потребителски абонатни станции
-  Разпределено производство на електроенергия

•  Индустрия

-  Нефтена и газова промишленост
-  Химическа индустрия
-  Автомобилна индустрия
-  Металургия
-  Процесно инженерство

•  Вятърна енергия и фотоволтаици

-  Вятърни турбини (на брега и в морето)
-  Слънчеви електроцентрали
-  Подстанции за мрежово захранване
-  Силови трансформаторни подстанции

•  Инфраструктура

-  Летища
-  ЖП гари и системи за тягово електрозахранване
-  Блокове тип кула
-  Открити и дълбоки добивни работи
