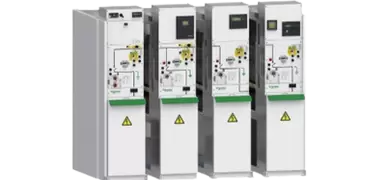

Schneider Electric PremSet Shielded Solid Insulated Switchgear

Schneider Electric PremSet Shielded Solid Insulated Switchgear

PremSet Екранирано разпределително устройство с твърда изолация 17,5 kV

  • Новото поколение разпределителни устройства средно напрежение (MV)

Най-новата технология в дизайна на разпределителното устройство средно напрежение, екранирана твърда изолация означава, че всички части под напрежение са екранирани и капсулирани, за да се сведат до минимум рисковете по време на поддръжка. Комбинирайки вакуум и твърдо капсулиране, тази технология без SF6 може да се приложи за първично или вторично разпределение до 17,5 kV.



  • Характеристики:

Гамата е съставена от компактни, интелигентни и модулни елементи до 17,5 kV, плътно земно екранирани и лесно приспособими към специфични изисквания.

•  Автоматичен прекъсвач и прекъсвач-разединител с вакуумна технология
•  Краткотрайно PF (power frequency) издържащо напрежение: 42/48 kV 1mn
•  Номинален ток на шината: 630A и 1250A
•  Номинален максимален ток за кратко време: 25 kA x 3s
•  Превключвател за заземяване на кабел: 25 kA, M0, E2
•  Степен на защита: IP3X
•  Размери Ш x В x Д (мм): 375 x 1550 x 910



  • Функционални единици:

•  3 превключвателя:  I06T и I06H, I12H
•  5 прекъсвача: D01N, D02N, D06N, D06H, D12H
•  4 измервателни блока: M06S, M06A, M12S, M12A
    Технология: Екранирана плътна изолация
    Стандарт: IEC

PremSet е съществена част от архитектурата на EcoStruxure Power, той се комбинира с най-новите устройства за комуникация и автоматизация, за да действа като IoT свързан MV панел. Интегрира се безпроблемно с други иновативни, оперативно съвместими продукти, отключвайки нови възможности в електроразпределението.



  • Ползи:

Технологичен пробив, отварящ пътя към безпрецедентна безопасност, ефективност и лекота на използване.

•  Безопасност и надеждност във всяка среда: изолацията и екранирането на всички части под напрежение гарантират безпроблемен експлоатационен живот, докато технологията без SF6 подобрява спокойствието.

•  Гъвкав, прост, модулен и функционален: лесен за инсталиране и лесен за използване, с удобно за оператора разпределително устройство и оптимизирано обслужване благодарение на технологията SSIS.

•  Готова за интелигентна мрежа, разпределена интелигентност: разширена защита, контрол и наблюдение, напълно интегрирани за по-висока надеждност и енергийна ефективност.



  • Приложения:

Приложенията PremSet могат да бъдат намерени във всички вторични и първични разпределителни подстанции със средно напрежение.



  • Сгради и промишленост:

•  Директна връзка с консуматорска подстанция СН/СН
•  Консуматорска подстанция СН/НН с двойно захранване
•  Връзка за свързване на потребителска подстанция СН/НН
•  Радиална връзка на консуматорска подстанция СН/НН
•  Консуматорска подстанция СН/НН с резервно СН
•  СН частна мрежа
•  Подстанция СН/НН



  • Разпределителни мрежи:

•  Превключваща подстанция СН/СН
•  Разпределителна подстанция СН/НН
•  Основно устройство СН/НН
•  Разпределено генериране на средно напрежение
•  От локален контрол до сложна автоматизация на захранването
•  СН автоматична трансферна система (ATS)
•  RTU с нови функции за интелигентна мрежа за управление на натоварването



  • Морски приложения:

PremSet има сертификат за типово одобрение DNV-GL за морски приложения, което
предлага значителни предимства:

•  Подобрена защитна среда
•  Повишена надеждност
•  Компактна морска версия PremSet (по-малко отделение за кабели и шкаф за ниско напрежение)
