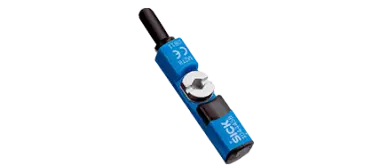

SICK Сензори за цилиндри MZT8 ATEX

SICK Сензори за цилиндри MZT8 ATEX

Сензори за цилиндри с Т-слот за Ex зона

Сензорът за цилиндър MZT8 ATEX от SICK е гъвкавото решение за откриване на позицията на буталото в пневматични задвижващи механизми във взривоопасни зони.

оцени серията
оценка 0 от 0 гласували

Версията NAMUR отговаря на най-взискателните стандарти и изисквания на най-високата ATEX категория 1D, 1G (прах и газ). Като такъв той съответства на необходимите условия за използване в зони, в които атмосферата е експлозивна постоянно, за продължителни периоди от време или често. SICK има и версии в ATEX категория 3D, 3G за използване в зони с по-нисък риск от експлозия. Тези различни взривозащитени варианти на MZT8 ATEX са подходящи за използване в силозни люкове, елеватори, мелници или конвейери.



  • Характеристики

•  Може да се използва във всички стандартни цилиндри, линейни плъзгачи и захващащи устройства, използващи Т-слот, а с помощта на адаптери – в кръгли пръти, свързващи пръти и профилни цилиндри, както и цилиндри с жлеб тип „лястовича опашка“

•  Монтажът с поставяне отгоре опростява инсталирането и манипулациите

•  Комбиниран фиксиращ винт (винт с вътрешен шестостен и винт с прорез)

•  Вариантите отговарят на изискванията на ATEX категории 1D, 1G и 3D, 3G

•  Много къс корпус на сензора за използване в цилиндри с къс ход

•  Степен на защита: IP 67



  • Ползи

•  Защита от експлозия на най-високо ниво: версия NAMUR за ATEX категория 1D, 1G

•  Бърз и лесен монтаж с шестостенен ключ или плоска отвертка

•  Спестява време при първоначална инсталация и при смяна на устройства, тъй като сензорът може лесно да се постави отгоре в слота. Крайните капачки на цилиндъра не трябва да се отстраняват.

•  Ниски разходи за поддръжка, тъй като сензорът е устойчив на удар и вибрации, което означава, че не се плъзга в слота



  • Области на приложение

•  Откриване на крайно положение в пневматични цилиндри

•  Откриване на крайно положение в пневматични цилиндри във взривоопасни зони



  • Примерни приложения

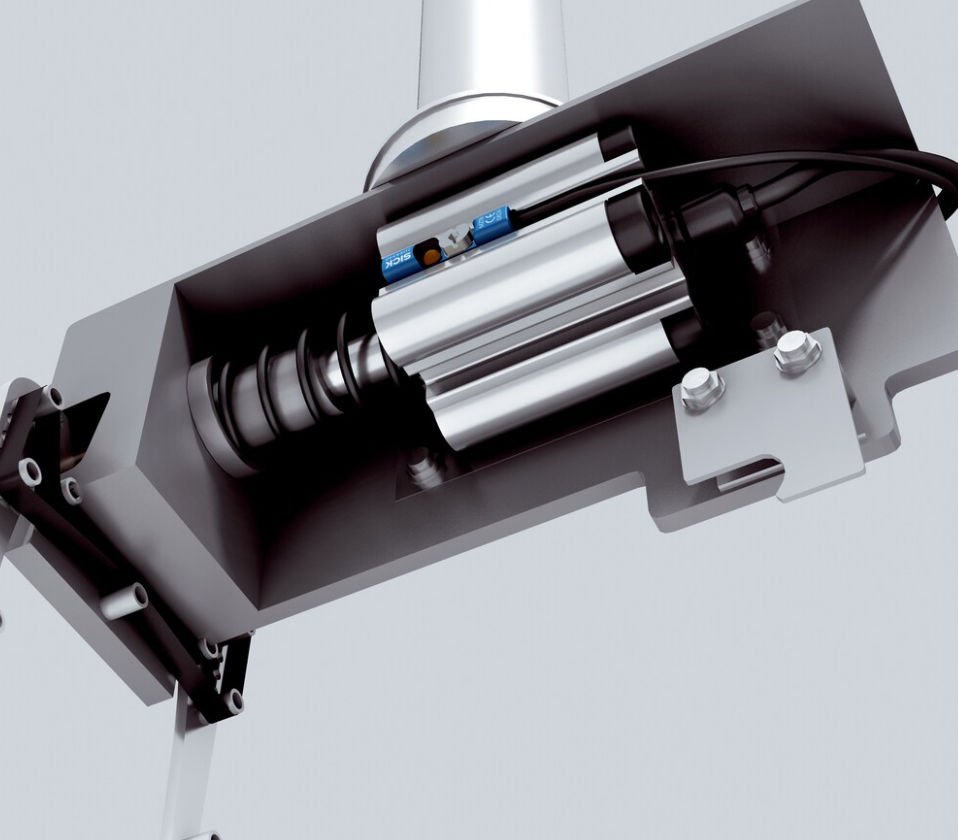

Откриване състоянието на грипер



senzori_za_cilindri_senzori_za_cilindri_MZT8 ATEX



Заготовките се захващат автоматично от манипулационни устройства. Пневматичен цилиндър отваря и затваря хващача. Магнитният сензор за цилиндър MZT8 разпознава крайната позиция на пневматичния цилиндър, за да идентифицира, че детайлът е бил хванат правилно. Сигналът се оценява в управлението на машината.

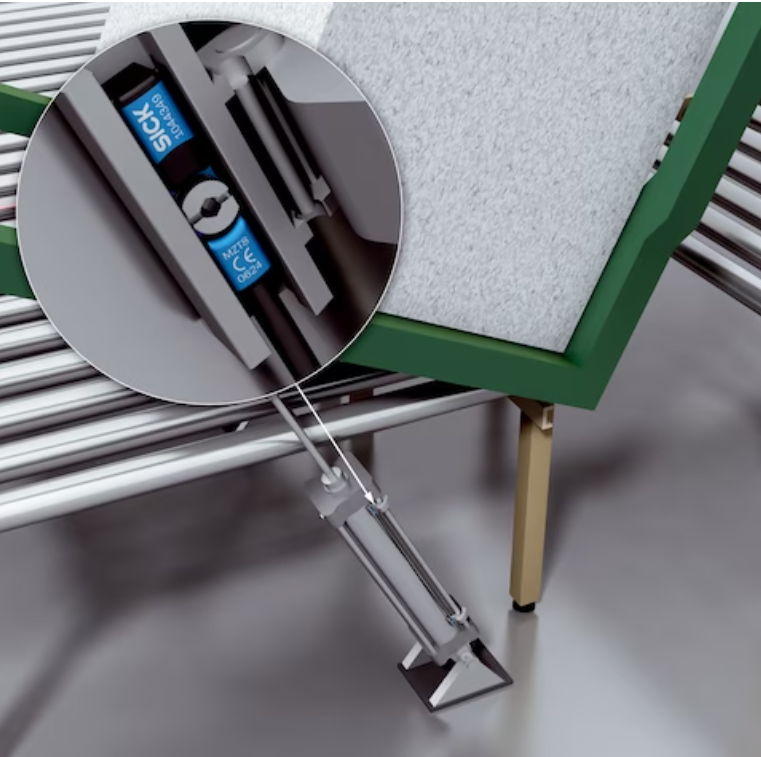

Мониторинг на позицията на устройството за накланяне



senzori_za_cilindri_senzori_za_cilindri_MZT8 ATEX



Блокът с пяната се накланя в системата за рязане на плочи преди обработка. Устройството за накланяне се задвижва от пневматичен цилиндър. Магнитните сензори за цилиндър MZT8 засичат с висока точност позицията на цилиндъра с къс ход и следят крайните му позиции. Сензорите могат да се монтират независимо от формата на цилиндъра с къс ход. Ако няма монтажен слот, има специални адаптери.

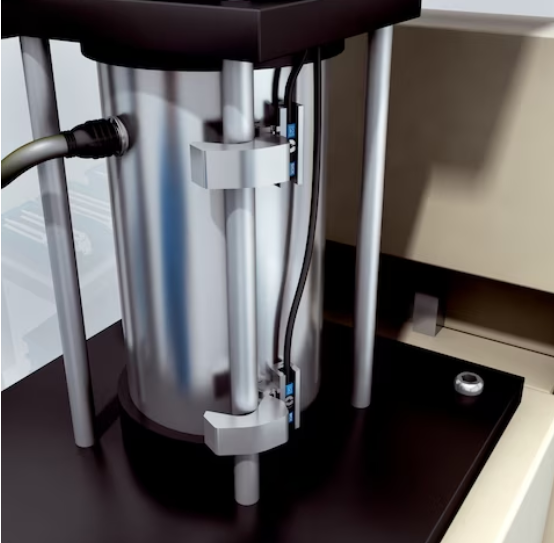

Мониторинг на крайната позиция на цилиндъра и хода на пресата



senzori_za_cilindri_senzori_za_cilindri_MZT8 ATEX



Два магнитни сензора за цилиндър MZT8 следят крайните позиции на пресовия цилиндър.

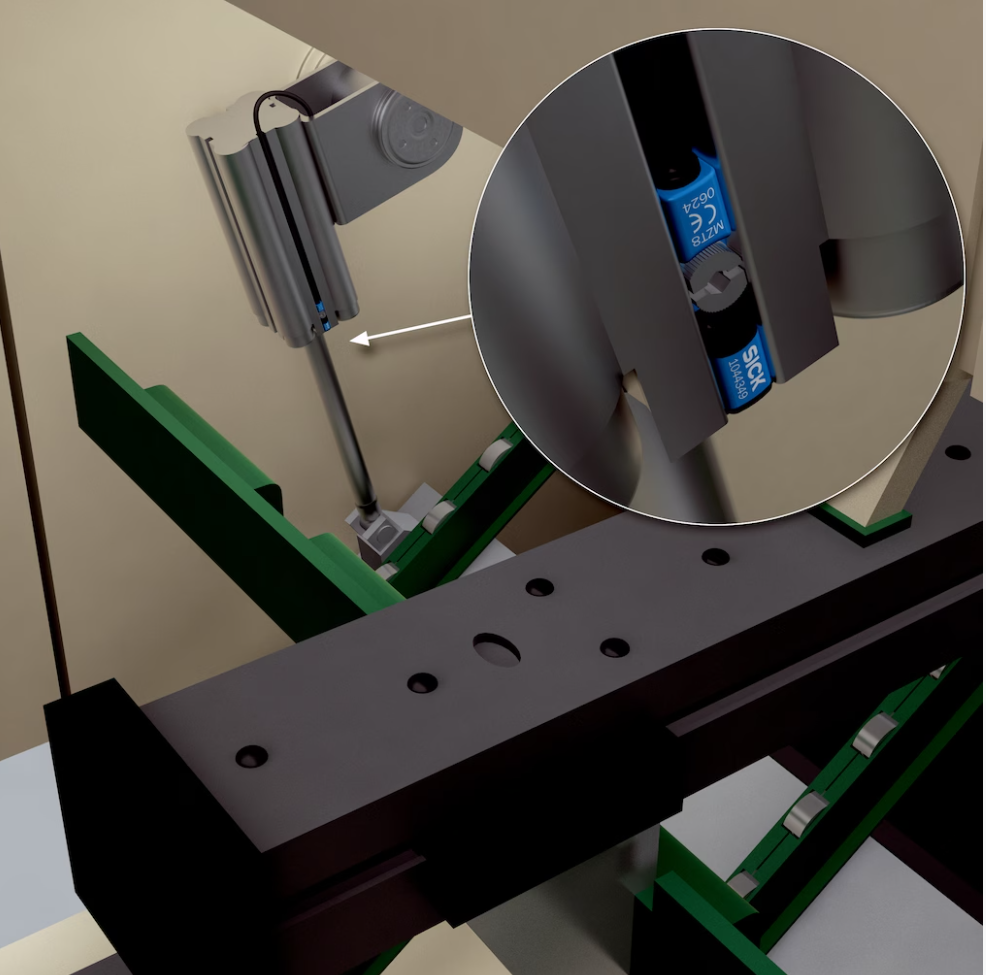

Мониторинг на крайните позиции на цилиндъра



senzori_za_cilindri_senzori_za_cilindri_MZT8 ATEX



Сензорът за цилиндър MZT8 надеждно открива крайното положение на пневматичния цилиндър върху устройството за отстраняване на части.
