SICK Flexi loop

• Общ преглед:

Серийната гъвкава връзка за безопасност Flexi Loop Ви позволява да свържете до 32 сензора за безопасност за ниво PL е. С компонентите на Flexi Loop свързването на устройствата за безопасно заключване и превключвателите към контролера за безопасност е лесно. Всички сензори се захранват директно и се свързват чрез стандартни кабели с конектор M12. Сензори с OSSD изходи могат да се комбинират независимо от производителя. Релетата за безопасност и Flexi Classic се свързват директно или чрез главния възел. Лесно конфигурирайте Flexi Loop на програмируем контролер за безопасност с помощта на софтуер. Flexi Loop предлага последователна диагностика както в софтуера, така и в самото устройство.

• Характеристики:

•  Безопасно серийно свързване на до 32 сензора, независимо от производителя

•  До 100 м дължина на кабела между сензорите

•  Степен на защита IP65 и IP67

•  Интеграция чрез стандартен кабел M12 конектор

•  Индивидуален мониторинг на сензорите до ниво на безопасност PL e

•  Подробна диагностична информация

•  Директно захранване

• Предимства:

Безопасност в серията благодарение на усъвършенстваната концепция на устройството

Безопасната серийна връзка Flexi Loop може да свърже заедно до 32 сензора. Общата дължина на окабеляването може да бъде до 3000 м с правилните възли Flexi Loop. Просто изберете между 4 възела за оценка и ги свържете към диагностичен възел. Имате нужда само от един вход на контролера за безопасност за цялата безопасна серийна връзка. Това Ви спестява време и пари по време на инсталиране, но също и при смяна на устройства.

Постоянна безопасност

Flexi Loop предлага високо ниво на безопасност в приложения до ниво PL e и SIL3. Лесното изчисляване на нивото на безопасност спестява време, тъй като безопасното серийно свързване наблюдава индивидуално всички сензори, свързани към него. Flexi Loop също предотвратява маскирането на грешки: можете да видите всички грешки в историята на събитията.

Проста диагностика

Ясен преглед на място и в софтуера: изчерпателна диагностика на цялата система Flexi Loop се извършва чрез диагностичния възел или софтуера за конфигуриране Flexi Soft Designer или Safety Designer. Това позволява незабавно отстраняване на неизправности и рестартиране на машината. Освен това диагностичните данни могат да се предават към HMI чрез софтуера за конфигуриране.

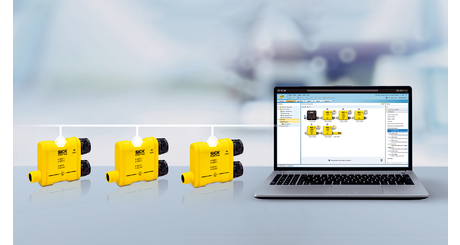

Лесно окабеляване, бърза конфигурация и цялостна диагностика

•  Безброй възможности за комбиниране

Безопасната серийна връзка Flexi Loop може да се използва и за комбиниране на светлинни завеси и други сензори за безопасност, независимо от производителя. Сензорите за безопасност на пространствено разделени системни части могат лесно да бъдат интегрирани в системи с помощта на Flexi Loop. Това гарантира ефективен дизайн на машината. Серийната връзка за безопасност улеснява оценката на данните от сензора.

Променлива комбинация

В допълнение към главните възли, Flexi Loop има допълнителни възли за диагностика, оценка и спомагателни възли и може да бъде свързан директно към входа на контролер за безопасност. За да се предотврати спад на напрежението при серийното свързване, калкулаторът на мощност определя къде точно да се монтира модул за захранване.

Удобна връзка

Можете да свържете Flexi Loop към контролерите за безопасност Flexi Soft и Flexi Compact и да ги конфигурирате с помощта на софтуера за конфигуриране. С главен възел 1 или 2, Flexi Loop е свързан към Flexi Classic чрез превключвателя за избор на режим на работа или към защитното реле ReLy с помощта на DIP превключвател.

Бърза диагностика

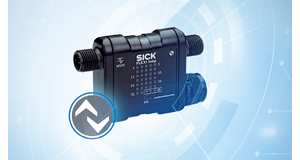

С помощта на светодиоди главният възел осигурява преглед за диагностика, като по този начин осигурява непрекъсваема работа на машината. Интерфейсът IO-Link на MSTR2 установява връзка с контролера на процеса в реално време. Предимството: това позволява възлите на Flexi Loop да бъдат идентифицирани и потвърдени без обучение. Конфигурацията на главния възел може да бъде персонализирана.

Свързване на сензори в серия, за да се даде възможност за многостранна употреба.

• Области на приложение:

•  Безопасно наблюдение на вратите на машини с много врати

•  Системи с голям отпечатък и децентрализирани пътеки за безопасност

•  Безопасен мониторинг на производствени клетки и транспортни ленти

• Вашите ползи:

•  Намалете разходите чрез намаляване на броя на входовете, необходими на контролера за безопасност и опростяване на окабеляването

•  Използвайте Flexi Loop на модулни машини и на дълги разстояния

•  Лесно преоборудване на съществуващи машини

•  Бързо изчисляване на нивото на безопасност

•  Конфигурирайте възлите на устройството интуитивно

•  Бързо отстраняване на неизправности благодарение на подробната информация за състоянието

•  Интегрирайте безпроблемно Flexi Loop в контролери за безопасност от SICK
