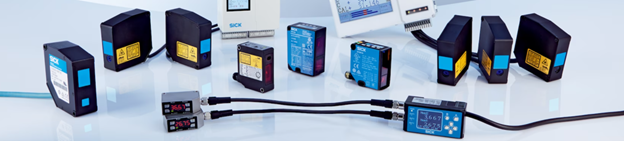

SICK лазерен сензор OD Mini

SICK лазерен сензор OD Mini

Компактен и лек сензор за прецизно измерване

Прости, прецизни и икономични решения за измервателни задачи; сензорите за измерване на преместване OD Mini са впечатляващи със своя компактен и здрав корпус, който се предлага в корпус от лек алуминий или здрава неръждаема стомана.

оцени серията
оценка 0 от 0 гласували

Тези сензори са оборудвани с най-новата CMOS технология за прецизно измерване, независимо от яркостта и цвета на повърхностния материал. Интегрираният усилвател позволява на OD Mini да работи самостоятелно. За сложни измервателни задачи до две сензорни глави OD Mini Pro могат да бъдат свързани към един модул за оценка OD Mini и да изчисляват заедно. OD Mini е лесен за конфигуриране благодарение на своя интуитивен дизайн и дисплей с четири светодиода за състояние. OD Mini може също да се програмира дистанционно чрез външния вход за обучение. Големият брой налични интерфейси също опростява интеграцията в индустриални мрежи. Това гарантира възможно най-висока надеждност и прецизност при решаване на широк спектър от измервателни задачи.



  • Характеристики

•  Компактен, здрав корпус

•  Самостоятелна употреба или в комбинация с модула за оценка OD Mini

•  Дисплей и светодиоди на устройството за визуализация на текущото състояние

•  Налични различни интерфейси

•  Лесно обучение с помощта на дисплей или външен вход за обучение

•  CMOS приемник за прецизно, бързо измерване в µm диапазон

•  Различни диапазони на измерване: възможно е измерване от 10 mm до 250 mm



  • Ползи

•  Икономично въвеждане в експлоатация чрез проста операционна концепция и дисплей.

•  Малкият монтажен размер и ниското тегло също позволяват използване в силно динамични приложения.

•  Изчисляване на две сензорни глави – възможно е лесно през модула за външна оценка.

•  Висока производителност на машината благодарение на надеждно измерване, независимо от яркостта и цвета на повърхността.

•  Широката гама от налични интерфейси позволява лесна интеграция в индустриални мрежи.

•  Оптимална производителност дори при високи производствени скорости.



  • Предимства

Прецизността среща качеството

С разработената от експерти интелигентна измервателна технология, SICK предлага решение за всяко предизвикателство, което изисква максимална точност и качество на измерване. Тези сензори гарантират ефективни процеси, като същевременно изпълняват изискванията на дори сложни измервателни задачи – независимо от повърхността, диаметъра, дебелината или ширината и независимо дали обектът трябва да бъде позициониран или измерен. Освен това измервателната технология на SICK поддържа процесите за осигуряване на качеството и осигурява спестяващи разходи.

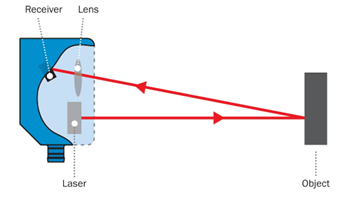

Върху измервания обект се проектира светлинна точка. Отразената светлина се улавя от светлочувствителен приемник под определен ъгъл. Въз основа на ъгъла между посоката на изпращане и получаване, позицията на обекта след това се триангулира (от латински „triangulum“ = триъгълник).

Сензорите за измерване на преместване OD Mini от SICK използват принципа на триангулацията за много прецизно наблюдение на серийното производство в процесите на сглобяване. Поради малкия си дизайн, сензорите са изключително гъвкави и могат да се използват в много приложения, например при измерване на компоненти, за прецизно позициониране, при проверка на производствени толеранси при контрол на качеството, за контрол на процеси чрез позициониране на роботи и за класифициране и сортиране (например по дължина). Тъй като качеството на производство играе важна роля в такива приложения, OD Mini е перфектен тук поради високата си точност на измерване.

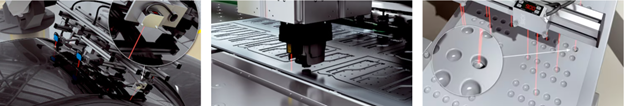

Прецизно позициониране

Типични приложения са насочване на роботи за инсталиране на предни екрани и високо прецизно позициониране на колички. Типични индустрии са роботика, обработка и сглобяване, автомобилостроене и доставчици на части.

Избягване на сблъсък

Типични приложения са позициониране по височина и избягване на сблъсък при режещата глава и позициониране на захващащи устройства. Типични индустрии са обработка и сглобяване, машинни инструменти.

Осигуряване на качество

Типичните приложения са контрол на качеството на компонентите и проверка формата на блистерните опаковки. Типичните индустрии са производители на потребителски стоки, обработка и сглобяване, фармацевтични и козметични производители.



  • Области на приложение

•  Основна област на приложение е електрониката и соларната промишленост, автомобилната индустрия и машинните инструменти

•  Прецизно позициониране

•  Контрол на качеството на производствените допуски в обработените детайли

•  Класификация и сортиране

•  Позициониране на роботи чрез грипери в затворена управляваща верига



  • Примерни приложения

Контрол на качеството на блистерните опаковки















При наблюдението на пресовани блистерни опаковки, сензорът за разстояние OD Mini позволява измерване на разстояния до 250 mm на стъпки от микрон (µ), което позволява например прецизно откриване на неправилно пресовани опаковки. Благодарение на своя дисплей, OD Mini може да бъде пуснат в експлоатация бързо и лесно.

Профилно измерване на нарязания блок сирене















Съществена част от точното и лесно измерване на профила на височината на блока сирене при подаване на машината за рязане на сирене е продуктът да бъде надеждно открит. При извършване на измервания сензорът за измерване на преместване OD Mini определя разстояния до 250 mm с разделителна способност до микрон ( µ), за да намали например отпадъците. Сензорът може да бъде включен бързо и лесно чрез дисплей.
