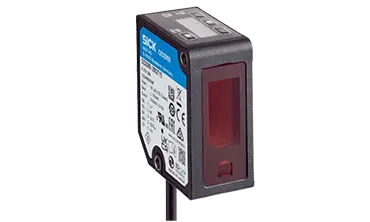

SICK лазерен сензор OD2000

SICK лазерен сензор OD2000

Ефективен универсален инструмент за прецизни измервания на разстояния

Компактният сензор за измерване на преместване OD2000 е много икономично самостоятелно решение за точно измерване на разстояние

оцени серията
оценка 0 от 0 гласували

Универсално приложимият сензор е подходящ за голямо разнообразие от приложения за разстояния до 1200 mm. Използвайки високопрецизна триангулация, той открива и най-малките разлики във височината в микрометровия диапазон. Благодарение на най-високите стойности по отношение на линейност и повторяемост, както и честота на измерване до 7,5 kHz, OD2000 предоставя надеждни данни за разстоянието на почти всяка повърхност. Благодарение на концепцията plug and play, сензорът може да бъде интегриран много бързо. В допълнение, конфигурацията чрез OLED дисплея на сензора или чрез IO-Link интерфейс и софтуер е изключително удобна.



  • Характеристики

•  Голям диапазон на измерване до 1200 mm

•  Висока честота на измерване до 7,5 kHz

•  OLED дисплей за лесно параметризиране на сензора

•  IO-Link интерфейс за конфигуриране, напр. със SOPAS

•  Регулируем аналогов изход (mA/V) и цифров изход

•  Лазерни класове 1 и 2

•  Самостоятелно устройство – не е необходим външен усилвател



  • Ползи

•  Оптимизира качеството на процеса благодарение на висока повторяемост и линейност в целия диапазон на измерване

•  Универсално приложим благодарение на прецизните резултати от измерването на почти всяка повърхност, независимо от нейната текстура или цвят

•  Надеждни стойности на разстоянието във всяко приложение благодарение на интелигентни филтри за измерени стойности и алгоритми за оценка

•  Много икономично решение, дори за взискателни приложения

•  Проста и удобна конфигурация чрез OLED дисплей или софтуер

•  Бързо пускане в експлоатация благодарение на интуитивната концепция за работа

•  Позволява висока производителност благодарение на висока честота на измерване



  • Предимства

Прецизността среща качеството

lazerni_senzori_SICK_lazerni_senzori_OD2000

С разработената от експерти интелигентна измервателна технология, която доказва своята стойност в промишлени приложения, SICK предлага решение за всяко предизвикателство, което изисква максимална точност и качество на измерване. SICK гарантира ефективни процеси, като същевременно изпълнява изискванията дори на сложни измервателни задачи – независимо от повърхността, диаметъра, дебелината или ширината и независимо дали обектът трябва да бъде позициониран или измерен. Освен това измервателната технология на SICK поддържа процесите за осигуряване на качеството и осигурява спестяващи разходи.

Върху измервателния обект се проектира светлинна точка. Отразената светлина се улавя от светлочувствителен приемник под определен ъгъл. Въз основа на ъгъла между посоката на изпращане и получаване, позицията на обекта след това се триангулира (от латински „triangulum“ = триъгълник).

lazerni_senzori_SICK_lazerni_senzori_OD2000



Безпроблемна системна интеграция чрез IO-Link

lazerni_senzori_SICK_lazerni_senzori_OD2000

OD2000 предлага както аналогов, така и цифров изходен сигнал. Комуникацията от точка до точка чрез интерфейса IO-Link е това, което прави сензора за измерване на изместване интелигентен. В допълнение към повишената надеждност, дължаща се на предаване на сигнал без смущения, технологията има голям потенциал в автоматизацията на процеси. Широка гама от диагностични опции опростяват наблюдението на сензорите и в същото време увеличават непрекъснатостта на производството.

lazerni_senzori_SICK_lazerni_senzori_OD2000

Параметрирането чрез IO-Link осъществява достъп до съществуващи данни, предотвратявайки неправилни настройки.

С процеса и разширените диагностични данни IO-Link предлага обширна информация в реално време, която от своя страна предоставя информация за състоянието на сензора.

Директното параметризиране чрез IO-Link и софтуера за конфигуриране опростяват интеграцията, особено при монтаж на труднодостъпни места. Ако сензорът трябва да бъде сменен, принципът на включване и работа на OD2000 минимизира времето за престой на инсталацията и разходите за персонал чрез автоматично импортиране на данни за параметризиране.

Смяната на самия сензор е детска игра.

Проста настройка, бърз монтаж и смяна, само един кабел

lazerni_senzori_SICK_lazerni_senzori_OD2000

Неусложнена конфигурация на сензора чрез OLED дисплей за прецизно и надеждно измерване на разстоянието, независимо от повърхността и цвета на измервания обект.

Благодарение на интуитивната концепция за работа, пускането в експлоатация се извършва само с няколко стъпки и без допълнителни настройки.

IO-Link позволява предаване на сигнал и захранване с един кабел.

OD2000 минимизира престоя на производството чрез интегриране на plug and play, както и автоматизирано предаване на данни за параметризиране при смяна на сензори.

Един сензор за измерване на преместване, безброй възможности

lazerni_senzori_SICK_lazerni_senzori_OD2000

OD2000 се чувства като у дома си в почти всяко приложение. Благодарение на обхват на сканиране до 1200 mm, честота на измерване до 7,5 kHz и висока точност на измерване до последния микрометър, OD2000 е универсалното решение за предизвикателни измервателни задачи в индустриални среди. Сензорът е подходящ за широк спектър от задачи за позициониране в производството и монтажа, но показва пълния си потенциал за ефективност, по-специално при прецизни измервания в качествени приложения.

lazerni_senzori_SICK_lazerni_senzori_OD2000

Пълен контрол

Например при задачи за позициониране, управлявани от робот или монтиране на печатни платки в електронната индустрия.

lazerni_senzori_SICK_lazerni_senzori_OD2000

Висока прецизност

Например за измерване на ленти и дебелина на дъските в дърводобивната промишленост.

lazerni_senzori_SICK_lazerni_senzori_OD2000


Надеждно качество

Например при навиване на клетки при наблюдение на оставащия филм.



  • Области на приложение

•  Проверка на диаметъра на макари или намотки в задачи за размотаване

•  Откриване на двоен слой в обработката на метали и хартия

•  Позициониране на задачи в процесите на роботизиране, обработка и монтаж

•  Сглобяване на печатна платка (PCB)

•  Измерване на дъската и грубият ръб в дървесната индустрия

•  Прецизно позициониране за процеси на проверка на качеството



  • Примерни приложения

Позициониране на стека хартия

lazerni_senzori_SICK_lazerni_senzori_OD2000

Сензорите за разстояние OD2000 или Dx80 осигуряват прецизно странично позициониране на стека при захранващото устройство, в зависимост от детайлите на приложението. Това гарантира точно позициониране при отстраняване на хартиените листове.
