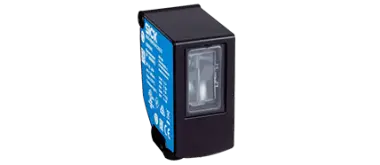

SICK матричен рефлекторен сензор AS30

Позиционирането например на хартиена лента въз основа на ръба на лентата или контрастна линия е само едно от многото възможни приложения. Могат също да бъдат открити ширини, диаметри и празнини. В режим на рефлектор AS30 може дори да открива прозрачни материали.

• Характеристики

•  Възможност за обучение за разпознаване на конкретни ръбове

•  Пълноцветен TFT дисплей

•  Различни режими на работа за различни приложения

•  Core и Prime вариант за различни области на приложение

•  Голям диапазон на измерване до 165 мм

•  Разстояние на засичане 25 мм или 100 мм

•  Повторяемост до 150 µm

• Ползи

•  По-висока надеждност и по-стабилни процеси благодарение обучението за разпознаване на контрастни ръбове

•  TFT дисплей за гъвкави опции при конфигуриране и лесно пускане в експлоатация

•  Различните режими на работа осигуряват правилните настройки по подразбиране за всяко приложение

•  Висока повторяемост до 150 µm

•  Не е необходимо фино позициониране на сензора, благодарение на голямото зрително поле до 165 мм

•  IO-Link и софтуерът SOPAS ET осигуряват лесна конфигурация

•  Ефективна комуникация и предсказуема поддръжка чрез функционалност на интелигентен сензор

• Предимства

•  Повече надеждност на процеса чрез обучение за разпознаване на периферия или област

AS30 предоставя опцията за обучение на позиция на край на изделие или област. След това сензорът може да открие зададен контрастен ръб, като същевременно игнорира фалшив край на периферия в околността или върху обекта, който трябва да бъде открит. Това води до повишена надеждност и стабилност на процеса. Зоната за обучение може да се използва за дефиниране на зони за откриване, което опростява управлението на позицията.

Обучението за детекция на ръбове и области може да се извърши директно през контролния панел или чрез IO-Link.

Обучението за детекция на ръба е лесно и интуитивно за изпълнение чрез TFT дисплея или SOPAS ET. Зоната за обучение се използва за определяне на зони на превключване около желаната позиция на ръба.

AS30 ви позволява да постигнете повече надеждност на процеса и да спестите време при пускане в експлоатация. Сензорът може да бъде обучен и превключващите зони да бъдат дефинирани само с няколко кликвания.

•  Висока гъвкавост на приложението чрез конфигурация на сензора и IO-Link

Чрез гъвкавата конфигурация на матричния сензор чрез IO-Link, софтуера SOPAS ET и интуитивния пълноцветен TFT дисплей, AS30 може да реши голямо разнообразие от приложни задачи. Благодарение на различните предварително зададени режими на работа, AS30 може да се използва, например, за водене по ръба, позициониране на обекти или измерване на широчина. Чрез превключване от режим на сканиране за близост в режим на рефлектор, AS30 може да открива както непрозрачни, така и прозрачни обекти. Така AS30 ви позволява да решавате голямо разнообразие от задачи само с едно устройство.

•  По-висока ефективност на откриване благодарение на външно осветление

Чрез използване на външно осветително устройство за матрични сензори като AS30 могат да се постигнат много добри резултати, особено при откриване на тъмни ръбове на материала. С мощното външно осветително устройство ELA, SICK предлага аксесоар, който използван заедно с AS30 в множество приложения елиминира нуждата от скъпи системи за визуализация. ELA може да се използва и като подсветка.

Използвайки ELA като подсветка, също е възможно да откриете вътрешни ръбове, като релефни линии.

Използвайки ELA, ръбовете на материала са ясно разпознаваеми дори през полупрозрачни материали, като филми за разделяне на батерии.

• Области на приложение

•  Печатарска индустрия: позициониране на листове

•  Електроника и слънчева енергия: насочване на ръба при производството на батерии

•  Опаковъчна промишленост: насочване на ръба, откриване на разкъсване

•  Конструкция на машината: откриване на двоен слой, измерване на дебелината

•  Мебелна промишленост: водене по ръбове за шлифовъчни машини с широка лента

•  Роботика: проследяване на заваръчния шев
