Schunk патронници

Schunk патронници

Продадени повече от 40000

Патронниците за стругове отговарят на изискванията за най-съвременна обработка и изключително взискателни задачи за обработка с международно известно най-високо качество.

оцени серията
оценка 0 от 0 гласували

Със своя опит от над 40 години в разработването и производството на стругови патронници, SCHUNK покрива широк спектър от приложения.

В резултат на непрекъснатото развитие и иновации в SCHUNK, техните стругови патронници отговарят на изискванията за най-съвременна и изключително взискателна обработка с международно известно най-високо качество.



  • Пълна продуктова гама
Lathe Chucks

Manual Lathe Chucks

Power lathe chucks with jaw quick change

Power Lathe Chucks with Through-hole

Power Lathe Chucks without Through-hole

Pneumatic Power Chucks

Hybrid chuck

Customized lathe chucks

Steady Rests

Clamping Cylinders

Chuck quick-change





  • Ръчни патронници за стругове

Ръчни универсални машини

Ръчно задействаните стругови патронници с интерфейси на челюстите под ъгъл или прави зъбци могат да се използват за почти всякакъв вид обработка. Благодарение на тяхната система за бърза смяна на челюстите, патронниците за струг са изключително гъвкави и могат много бързо да се адаптират към нови задачи за затягане. Ръчните патронници за стругове SCHUNK могат да се използват както на стругове, така и на модерни фрезови/стругови центри.

Нашето обещание за ефективност. Вашите предимства.

•  Ръчните патронници SCHUNK могат да се комбинират с най-голямата гама от стандартни челюсти за патронници с 1200 модела.

•  Оптимизирайте времето за настройка с патронника за бърза смяна на челюстите: Сменете челюстите само за 60 секунди.

•  Лесният начин за боравене с ръчните патронници впечатлява в ежедневна работна среда.

ROTA-S plus 2.0

Универсален 3-челюстен ръчен патронник със система за бърза смяна на челюстта за по-малко от 60 секунди.

ROTA-M flex 2+2

Централно компенсиращ 4-челюстен патронник с голям компенсационен ход

ROTA-S flex

3-челюстен ръчен патронник с намалена тегло, с бързо регулиране на челюстта и изключително широк диапазон на затягане

ROTA-G

Универсален 3-челюстен ръчен патронник със система за бърза смяна на челюстите за прави назъбени челюсти

SPK

Изолирана кутия за челюсти със стандартен интерфейс за челюсти - индивидуални решения за затягане на лицеви плочи с паралелни Т-слотове.



  • Мощни стругови патронници с бърза смяна на челюстите

Смяна на челюстта за по-малко от 60 секунди

Силовите патронници SCHUNK с клиновидна челюст се отличават с максимална гъвкавост. Това е възможно чрез системата за бърза смяна на челюстите и модулно сменяемите защитни втулки. Само за 60 секунди патронниците за струг могат да бъдат адаптирани към различни задачи за затягане. Освен изключителна прецизност, патронниците за бърза смяна на челюстите впечатляват с максимална експлоатационна надеждност при смяна на челюстите.

Нашето обещание за ефективност. Вашите предимства.

•  Преоборудване на челюстите на патронника за по-малко от 60 секунди благодарение на изпитана система за бърза смяна на челюстите.

•  Благодарение на високата прецизност на системата за бърза смяна на челюстите, не е нужно многократно да обръщате челюстите на патронника.

ROTA THW3

Изолиран 3-челюстен стругов патронник за цилиндри със стандартен ход. Благодарение на патентованата концепция за уплътняване се постигат до 20 пъти по-дълги интервали на поддръжка.

ROTA THW plus

Универсален 3-челюстен патронник със система за бърза смяна на челюстите и максимална безопасност при работа.



  • Патронници за електрически стругове с проходен отвор

Огромно разнообразие за вашите приложения

Широката гама патронници за електрически стругове с проходен отвор предлага персонализирано решение за затягане за различни приложения. Проходният отвор позволява обработка на необработени артикули с големи диаметри. Модулната централна система осигурява постоянно високи сили на затягани и увеличава гъвкавостта за широк диапазон от изисквания.

Нашето обещание за ефективност. Вашите предимства.

•  Детайлите с големи диаметри могат да бъдат захванати изключително лесно.

•  Функционалните компоненти, закалени и шлифовани от всички страни, осигуряват висока степен на точност в процеса на обработка и при повторение.

ROTA NCE

Изключително леки 3-челюстни патронници с иновативен дизайн с голям потенциал за спестяване при динамични процеси. Патронникът е идеален за използване при машини с късоходови цилиндри.

ROTA NCA

3-челюстен прецизен патронник за електрически струг за до 20 пъти по-дълги интервали на поддръжка.

ROTA NC plus 2

Прецизен 3-челюстен патронник с намалено тегло и изключително стабилна конструкция.

ROTA NCF plus 2

Прецизен 3-челюстен патронник с намалено тегло и компенсация на центробежната сила в изключително стабилна конструкция.



  • Патронници за електрически стругове без проходен отвор

Решаване на проблеми за специални случаи

Патронниците за струг SCHUNK без проходен отвор са идеални за персонализирани случаи на приложение. Независимо дали става въпрос за адаптерни плочи, монтажни части, пръстеновидни и чувствителни на деформация детайли, независимо дали използвате дълъг ход на челюстта при максимална сила на затягане, ниска деформация и компенсиращо затягане на детайла през три чифта челюсти или с компенсация на центробежната сила – разнообразието е много голямо.

Нашето обещание за ефективност. Вашите предимства.

•  Ниската височина на патронника на ROTA NCO, ROTA 2B и ROTA NCR позволява максимално използване на машинното пространство и максимална твърдост на системата.

•  Функционалните компоненти, закалени и шлифовани от всички страни, осигуряват висока степен на точност в процеса на обработка и при повторение.

•  3- и 6-челюстните патронници ROTA NCS са херметически затворени, изискват минимална поддръжка и са идеални за обработка на обемни части.

•  Активната функция за издърпване надолу в челюстите на патронника предотвратява повдигането на детайлите от плоската работна повърхност.

ROTA NCO

Универсален, 3-челюстен затягащ патронник с изключително уплътнение, дълъг ход на челюстта и интегрирано подаване.

ROTA NCO2

Голям, с оптимизирано за тегло 3-челюстен патронник с подобрено уплътнение и голям ход на челюстта

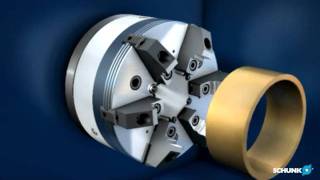

ROTA NCR

6-челюстен патронник с осцилационен механизъм за затягане с ниска деформация на тънкостенни компоненти. Предлага се и с допълнителна система за компенсиране на центробежната сила.

ROTA NCR-A

6-челюстен стругов патронник с механизъм за махало за затягане с ниска деформация и три пъти по-дълги интервали на поддръжка.

ROTA 2B

Лек 2-челюстен патронник за струг с дълъг ход на челюстта и в същото време висока сила на затягане, и предварително инсталиран канал за преминаване на охлаждаща течност или въздух. Особено подходящ за затягане на фитинги.

ROTA NCS 3

Херметически затворен 3-челюстен патронник с активна функция за издърпване на челюстта.

ROTA NCS 6

Херметически затворен, 6-челюстен патронник с активна функция за издърпване на челюстта.



  • Пневматични патронници

Затягащ патронник с вграден пневматичен цилиндър

Пневматичните патронници за стругове от SCHUNK са перфектната алтернатива, ако патронникът не трябва да се задейства ръчно или чрез хидравлика. Патронниците имат интегриран пневматичен цилиндър, чрез който могат да се задейства в случай на изключване. Патронниците за електрически стругове имат изключително голям отвор на патронника и са идеални за обработка на големи, дълги тръби.

Нашето обещание за ефективност. Вашите предимства.

•  Интегрираният затягащ цилиндър увеличава проходния отвор, което го прави идеален за обработка на тръби.

•  ROTA TP/TB впечатлява с много високи сили на затягане от стандартно въздушно налягане от 6 бара.

•  Диапазонът на използваемото налягане е между 3 и 8 бара.

•  Стандартно се предлагат много размери на патронника с различни проходни отвори: за външни диаметри 125 – 1200 мм

ROTA TP

Пневматичен 3-челюстен патронник с голям проходен отвор

ROTA TB2

Пневматичен 3-челюстен патронник с голям проходен отвор

ROTA TB2-LH

Пневматичен 3-челюстен преден патронник с дълъг и бърз ход на затягане, и голям проходен отвор за O.D. затягане.



  • Хибриден патронник

Синергия от центриращи и магнитни патронници

Когато работи с хибридни патронници, потребителят се възползва от синергията на ръчно центриращ патронник с паралелна магнитна затягаща технология. Благодарение на технологията за магнитно затягане, тънките детайли могат да бъдат захванати без деформации и вибрации за много кратко време. Цялата система е самодостатъчна, което означава, че патронниците трябва да бъдат захранвани с енергия само за кратко време за цикъла на намагнитване или размагнитване.

Нашето обещание за ефективност. Вашите предимства.

•  Ръчно предварително центроване с помощта на 3-челюстен патронник

•  Затягане без деформации с помощта на магнитен патронник

•  Обработка с ниски вибрации благодарение на равномерно проникващо магнитно поле

•  Необходимо е само едно захранване за MAG/DEMAG

•  Безопасно и бързо затягане на детайлите

ROTA NCML

Хибриден патронник, който съчетава предимствата на центрирането посредством 3-челюстен ръчен стругов патронник и затягане без деформация на магнитната затягаща технология на всички феромагнитни компоненти.



  • Персонализирани стругови патронници

Изискванията към производствения метод на някои детайли не винаги могат да бъдат изпълнени със стандартни компоненти. Това са случаите, в които можете да разчитате на експертизата и опита на SCHUNK. Струговият патронник се разработва в тясно сътрудничество с клиента.

Така се разрешават дори сложни задачи за затягане, като индивидуалните решения са идеални за обемно производство и работни процеси с високи стандарти за качество.

Предлагаме Ви индивидуално

•  Хибриден патронник – възползвайте се от синергията на центриращ патронник и технология за магнитно затягане.

•  Компенсационен патронник – системата с клинова челюст е оборудвана с плаващи бутала и компенсиращи челюсти.

•  4-челюстен патронник – максимална гъвкавост при затягане на квадратни и правоъгълни детайли, по избор и с индивидуална настройка на челюстта.

•  Лостов патронник с голям ход на челюстта – захващане върху пречещи контури, индивидуално адаптирано за вашия детайл.

Ако имате нужда от още по-индивидуален патронник за струг, обадете ни се!

ROTA NCM

3-челюстен или 6-челюстен хибриден патронник, който съчетава предимствата на автоматичното (пневматично или хидравлично) центриране с помощта на три или шест челюсти и затягането без деформация на магнитната затягаща технология за всички феромагнитни компоненти.

ROTA HSA

3-челюстен патронник с плаващи бутала и компенсиращи челюсти за затягане на детайли между два центъра.

ROTA DFF

Патронник с 3 въртящи се пръста с много висока аксиална сила за затягане на детайли, които не могат да бъдат радиално затегнати.

ROTA BEV

3, 4 или 6-челюстен ръчен или механичен патронник с индивидуална настройка на челюстта

ROTA HSH

3-челюстен патронник с изключително голям ход на челюстта за идеално затягане върху пречещи контури.



  • Прецизни, функционални, дълготрайни

Отличителният тънък дизайн съчетава висока степен на функционалност с атрактивен външен вид. Формата ясно показва дълъг живот, точност, функционална безопасност и високо ниво на производителност. Цялостният дизайн е смесица от различни технически елементи на формата, които подчертават високото качество на продукта.

Нашето обещание за ефективност. Вашите предимства.

•  Тънък дизайн за оптимално използване на машинното помещение

•  Максимални сили на затягане

•  Отлично центриране и повторяема точност

•  Удължен живот и функционална надеждност

•  2 опции за задействане по подразбиране

THL plus

Хидравлично задвижвана, самоцентрираща се стабилна опора с високи сили на затягане, отлично и постоянно високо центриране, точност на повторение.

THL-S plus

Хидравлично задвижвана, самоцентрираща се стабилна опора с високи сили на затягане, отлично и постоянно високо центриране, точност на повторение.



  • Голям диапазон на управление и кратки времена на превключване.

Хидравличните цилиндри SCHUNK с отворени и затворени центрове са перфектното допълнение към всички патронници и завършват пълния пакет за вашия струг. Със или без проходен отвор, за големи и малки патронници – затягащите цилиндри OPUS от SCHUNK са идеалното допълнение, за да извлечете максимума от производителността на вашата машина.

Нашето обещание за ефективност. Вашите предимства.

•  Теглителна сила до 315 kN

•  Предлага се с или без проходен отвор

OPUS-V

Хидравлично задвижвани цилиндри със затворен център с широк обхват на регулиране и най-кратки времена на превключване за задействане на патронници на струг.

OPUS-H3

Хидравлично задвижвани цилиндри с отворен център, с широк диапазон на регулиране и най-кратки времена на превключване за задействане на стругови патронници.



  • Смяна на патронника за по-малко от три минути

Патентованата система за бърза смяна на патронника SCHUNK ROTA FSW позволява бърза смяна на патронника за по-малко от три минути с отлична повторяема точност. Системата за бърза смяна на патронника може да бъде преоборудвана към почти всеки струг. Подходяща е както за ръчни, така и за електрически патронници. Захващащите устройства, които вече са на място, могат да бъдат адаптирани към новата система относително лесно.

Нашето обещание за ефективност. Вашите предимства.

•  Смяна на патронника за по-малко от три минути

•  Патентовано задвижване за високи сили на издърпване

•  Задействане на цялата система с помощта на един винт

•  Ниска височина за максимално използване на пространството за обработка

ROTA FSW

Патентована бърза смяна на патронника за струг до размер 630 мм за по-малко от три минути.
