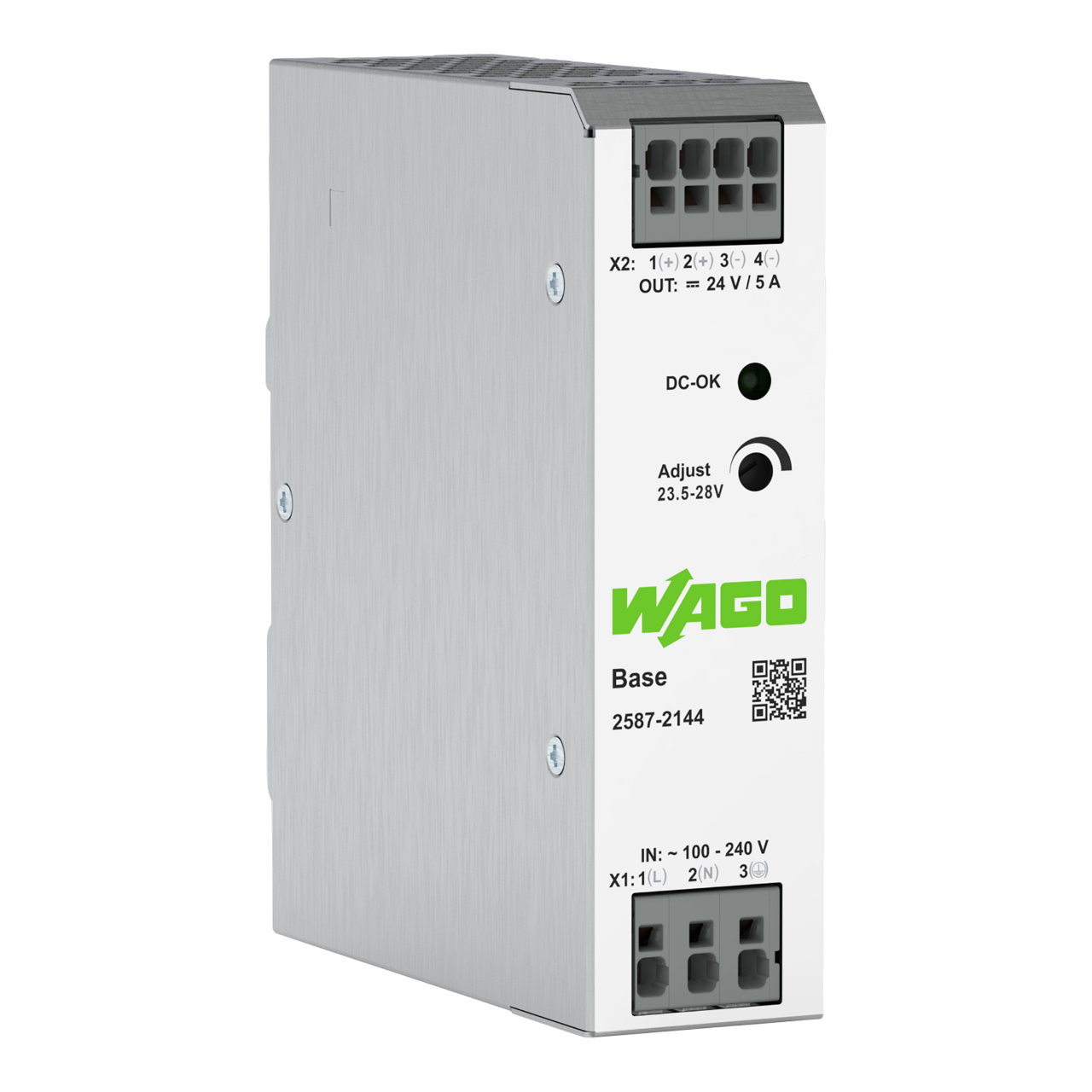

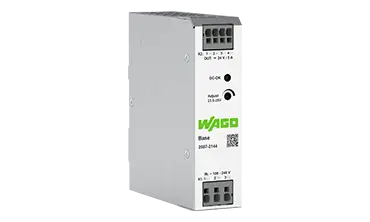

Импулсно захранване Base; 1-фазен; изходно напрежение 24 VDC; изходен ток 5 A; DC-OK LED
Компактният дизайн на WAGO Base помага за пестене на ценно място в разпределителния шкаф и позволява леснa работа с лост без инструменти, използвайки доказаната технология за свързване Push-in CAGE CLAMP
Захранващата база WAGO, оборудвана с доказана технология за свързване Push-in CAGE CLAMP, осигурява основни функционалности по време на работа, като същевременно гарантира висока икономическа ефективност. Новите устройства се отличават с бързи, надеждни връзки без инструменти и осигуряват изключителна ефективност.
- Характеристики:
• Сигнален изход, оптична индикация на състояние
• Подходящи както за успоредна, така и за серийна работа
• Охлаждане с естествена конвекция при хоризонтален монтаж
• Галванично изолирано изходно напрежение (SELV/PELV) съгласно EN 61010/UL 61010
• Гнездо за маркировъчни табелки (2789-1233, не е включено) за маркировъчни карти WAGO (WMB) и маркировъчни ленти WAGO
• Компактен дизайн със здрав метален корпус
• Технология за свързване Push-in CAGE CLAMP и работа с лост без инструменти
• Широк работен температурен диапазон от -30° C до +70° C
Надеждни пружинни връзки: Технологията за свързване Push-in CAGE CLAMP осигурява стабилни входни и изходни връзки, дори при вибрации. Монтажът и поддръжката без инструменти опростяват работата.
Висока ефективност: С ефективност до 94% (при 20 A), серията Base допринася за намаляване на дългосрочните оперативни разходи.
Здрава и издръжлива: Серията 2587 е проектирана за непрекъсната работа, дори при екстремни условия в контролни шкафове. Температурен диапазон: −30 ... +70° C
Надеждна работа: Със средно време между повреди (MTBF) над 1 000 000 часа, продуктът гарантира дълъг живот и намалени оперативни разходи. DC OK светодиодът позволява лесно наблюдение на работното състояние.
Компактен дизайн: Моделът 20 A, с ширина само 56 мм, осигурява ценно спестяване на място във вашия контролен шкаф.
Галерия
Видео галерия
BASE Power Supply
| Input | 2587-2144 |
| Phases | 1 |
| Nominal input voltage | 1 x 100… 240 VAC |
| Input voltage range | 1 x 90… 264 VAC (Derating -1 %/V for voltage < 100 VAC) |
| Nominal mains frequency range | 50 Hz / 60 Hz |
| Input current | ≤ 4 A |
| Inrush current | ≤ 35 A (at 230 VAC / 25° C) |
| Power factor correction (PFC) | Passive |
| Mains failure hold-up time | ≥ 50 ms (230 VAC) |
| Output | |
| Nominal output voltage | 24 VDC (SELV) |
| Output voltage range | 23.5… 28 VDC (adjustable) |
| Nominal output current | 5 A (24 VDC) |
| Nominal output power | 120 W |
| Residual ripple | ≤ 100 mV (peak-to-peak) |
| Overload behavior | Shutdown and automatic restart in the event of a short circuit |
| Signaling and communication | |
| Signaling | Optical status indication (DC OK) |
| Efficiency/power losses | |
| Power loss | ≤ 5 W (standby); ≤ 16.8 W (Full load) |
| Efficiency (typ.) | 88% |
| Circuit protection | |
| Internal fuse | T 5 A / 250 V |
| Backup fusing (recommended) | - |
| Safety and protection/Environmental requirements | |
| Isolation voltage (pri.-sec., AC) | 3510 V |
| Protection class/Protection type | I / IP20; per EN 60529 |
| Overvoltage category | III (≤ 2000 m); II (> 2000 m) |
| Pollution degree | 2 |
| Short-circuit-protected/Open-circuitproof | Yes / Yes |
| Parallel operation/Series operation | Yes / Yes |
| MTBF | > 1,000,000 h (at 25° C; per IEC 61709; SN 29500) |
| Ambient temperature (operation) | -30… +70° C (device starts at -40° C (type-tested)) |
| Ambient temperature (storage) | -40… +85° C |
| Relative humidity | 5 … 96 % (no condensation permissible) |
| Derating | -2.4 W/° C (> 45° C and < 200 V); -2.4 W/° C (> 50° C and ≥ 200 V) |
| Operating altitude (max.) | 5000 m |
| Connection data | |
| Connection type | Input/output |
| Connection technology | Push-in CAGE CLAMP |
| Solid/fine-stranded/AWG | 0.2… 6 mm² / 0.2… 6 mm² / 24… 10 AWG |
| Physical data/Mechanical data/Material Data | |
| Width x Height x Depth from upper-edge of DIN-rail | 35 mm x 125 mm x 110 mm |
| Mounting type | DIN-35 rail |
| Standards and specifications | |
| Conformity marking | CE |
| Standards/specifications | EN 62368-1 EN 55032 EN 55035 EN IEC 61000-3-2 EN 61000-3-3 EN IEC 61000-6-4 EN IEC 61000-6-2 UL 61010-1 UL 61010-2-201 |
