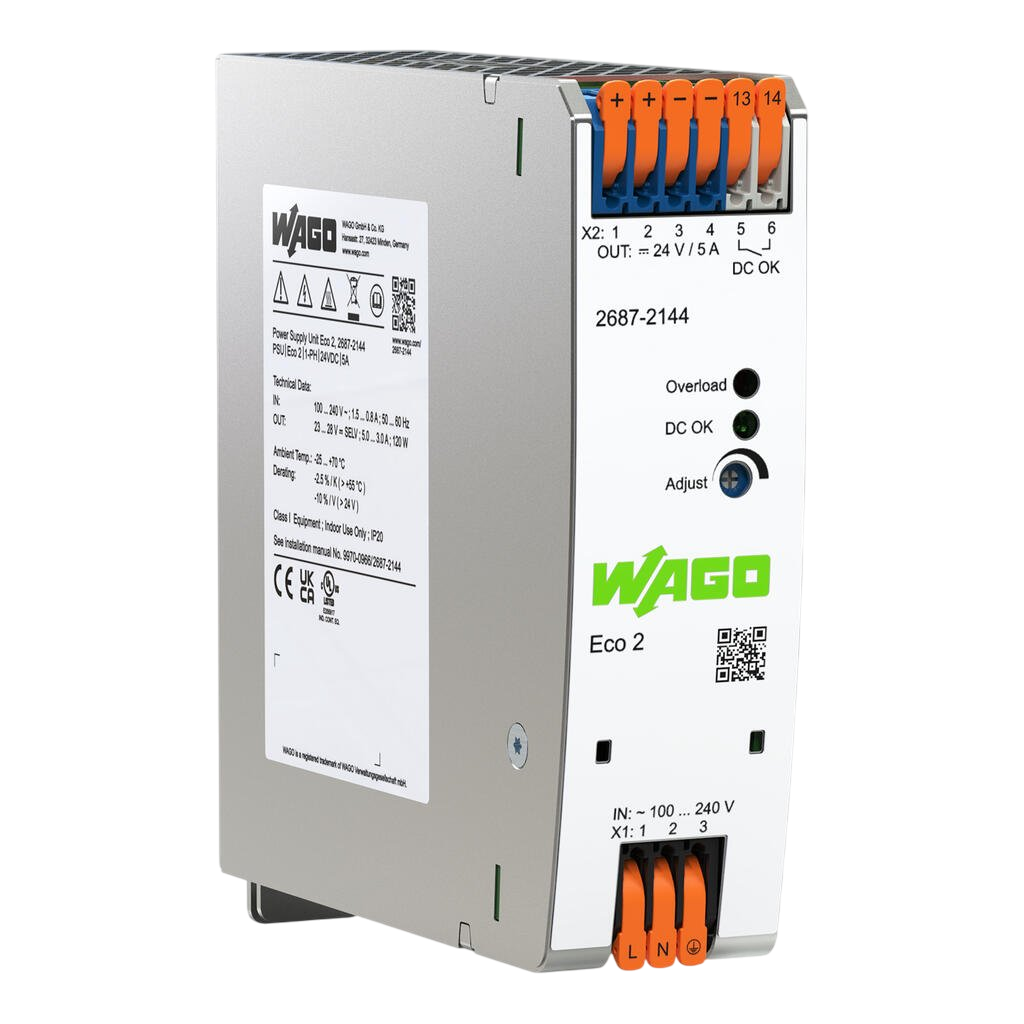

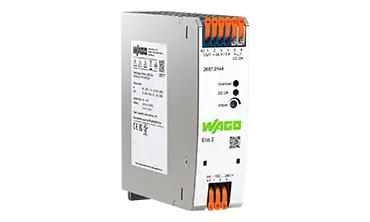

Захранване WAGO Eco 2; 1-фазен; Изходно напрежение 24 VDC; изходен ток 5 A; DC OK контакт
Подходящи както за успоредна, така и за серийна работа. Технология на свързване с push-in и работа с лост без инструменти
Захранващите устройства WAGO Eco 2 са с технология за включване и интегрирани WAGO лостове. Новите устройства се отличават с бързи, надеждни връзки без инструменти и отлично съотношение цена-производителност, както и висока ефективност.
- Характеристики:
• Сигнален изход, оптична индикация на състояние
• Подходящи както за успоредна, така и за серийна работа
• Охлаждане с естествена конвекция при хоризонтален монтаж
• Технология на свързване с push-in и работа с лост без инструменти
• Галванично изолирано изходно напрежение (SELV/PELV) съгласно EN 61010/UL 61010
• Гнездо за маркировъчни табелки (2789-1233, не е включено) за маркировъчни карти WAGO (WMB) и маркировъчни ленти WAGO
- Ползите за Вас:
• Интегрирани лостови връзки без инструменти с технология за свързване с натискане
• Тънък дизайн, висока ефективност, добро съотношение цена-качество
• Надеждност, дълъг експлоатационен живот (висок MTBF)
• Бърза, лесна, без поддръжка и без инструменти технология за свързване
• Много ефективно и икономично захранване
• Компактен дизайн и висока ефективност – 95 процента
• Намалена загуба на мощност и по този начин по-ниска консумация на енергия
Галерия
Видео галерия
The Eco 2 Power Supply Unit From WAGO
| Input | 2687-2144 |
| Phases | 1 |
| Nominal input voltage | 1 x 100… 240 VAC |
| Input voltage range | 1 x 90… 264 VAC |
| Nominal mains frequency range | 50… 60 Hz; 0 Hz |
| Input current | ≤ 0.8 A (230 VAC; nominal load); ≤ 1.5 A (100 VAC; nominal load) |
| Inrush current | ≤ 20 A (after 1 ms) |
| Power factor correction (PFC) | Active |
| Mains failure hold-up time | ≥ 20 ms (230 VAC) |
| Output | |
| Nominal output voltage | 24 VDC (SELV) |
| Output voltage range | 23… 28 VDC (adjustable) |
| Nominal output current | 5 A (24 VDC) |
| Nominal output power | 120 W |
| Residual ripple | ≤ 75 mV (peak-to-peak) |
| Overload behavior | Constant power up to 125 %; shutdown and automatic restart in the event of a short circuit |
| Signaling and communication | |
| Signaling |
Optical status indication (overload); Optical status indication (DC OK); Digital signal output (DO) |
| Efficiency/power losses | |
| Power loss | ≤ 3 W (no load); ≤ 12 W (nominal load) |
| Efficiency (typ.) | 90% |
| Circuit protection | |
| Internal fuse | T 3.15 A/250 VAC |
| Backup fusing (recommended) | 16 A (for USA/Canada: 15 A) |
| Safety and protection/Environmental requirements | |
| Isolation voltage (pri.-sec., AC) | 3510 V |
| Protection class/Protection type | I / IP20; per EN 60529 |
| Overvoltage category | III (≤ 2000 m a.s.l.); II (> 2000 m a.s.l.) |
| Pollution degree | 2 |
| Short-circuit-protected/Open-circuitproof | Yes/Yes |
| Parallel operation/Series operation | Yes/Yes |
| MTBF | > 1,000,000 h (per IEC 61709) |
| Ambient temperature (operation) | -25… +70 C (device starts at -40° C (type-tested) |
| Ambient temperature (storage) | -40… +85° C |
| Relative humidity | 5… 96 % (no condensation permissible) |
| Derating | -2.5 %/K, > 55° C; -10 %/V, > 24 V |
| Operating altitude (max.) | 5000 m |
| Connection data | |
| Connection type | Input/output/signaling |
| Connection technology | Push-in CAGE CLAMP |
| Solid/fine-stranded/AWG | 0.2… 4 mm² / 0.2… 4 mm² / 24… 12 AWG |
| Physical data/Mechanical data/Material Data | |
| Width x Height x Depth from upper-edge of DIN-rail | 38 mm x 130 mm x 130 mm |
| Mounting type | DIN-35 rail |
| Standards and specifications | |
| Conformity marking | CE |
| Standards/specifications |
EN 61010-1; EN 61010-2-201; EN 61204-3; UL 61010-1; UL 61010-2-201 SEMI F47 |
