Ултразвукови сензори

Ултразвуковите сензори предоставят висока ефективност в детекцията и измерванията, защото използват звукови вълни с висока честота. Компактни и гъвкави, с различни опции за конфигурация, лесно се интегрират в различни системи. Адаптивната настройка на чувствителността и възможността за синхронизация на датчиците гарантират надеждни резултати и предотвратяват взаимния сблъсък.

Тези устройства точно откриват обекти и разстояния с отлично потискане на фона и устойчивост срещу околни условия като прах или мъгла. Използваният изход – цифров, аналогов или комбиниран цифров и аналогов, се определя въз основа на изискванията на вашето приложение.

Основни характеристики на ултразвуковите сензори

•  Практически неограничена употреба – независимо от цвят, отблясък и прозрачност

Ултразвуковите датчици изпълняват задачи за измерване и откриване в голямо разнообразие от области на приложение върху цветни, лъскави или прозрачни повърхности, които са особено предизвикателни за оптичните сензори. Дори неблагоприятните условия на околната среда, като прах, замърсявания или мъгла, почти не влияят на резултата от измерването. Широкият обхват на откриване също така позволява наблюдение на голямо поле само с един сензор, с обхват на измерване от 13 мм до 8 м.

•  Принцип на действие

Сензорът излъчва акустичен импулс, който се отразява от засечения обект. Времето, необходимо на импулса да премине от сензора до обекта и да се върне отново, се измерва, оценява и преобразува в разстояние.

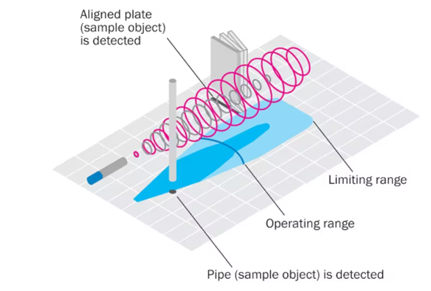

•  Обхват на сканиране

Като цяло при ултразвуковите датчици колкото по-малко звук поглъща измерваният обект, толкова по-голям е възможният обхват на сканиране. Работният обхват определя разстоянието, до което е възможно измерване на обичайни обекти с достатъчни работни резерви. При идеални условия датчикът може да се използва дори до неговия граничен обхват. Превключвателните панели се използват за идеална оценка на възможностите за приложение. Тъмносинята област, показана в тези превключващи панели, показва пример за работния обхват на сензора, ако бъде открит кръгъл прът. Светлосинята област показва максималния обхват на откриване (ограничаващ обхват), който може да бъде постигнат при идеални условия за лесно откриваеми обекти, като например подравнената плоча, дадена тук. Тази зона между сензора и измервания обект трябва да бъде свободна от други обекти, за да се предотврати случайното им откриване. Стойностите за детекция на обект зависят от неговите отразяващи свойства, размер и подравняване. В зависимост от приложението, датчикът може също да е в състояние да открива много малки обекти, напр. метална тел.

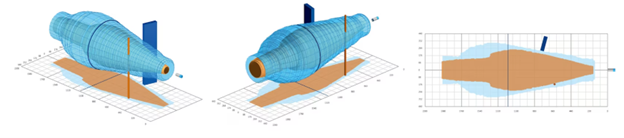

•  Индивидуално регулируеми звукови лъчи – оптималното решение за вашето приложение и уникално на пазара

Регулирането на чувствителността на устройството ви дава директен контрол върху поведението на звуковия лъч и следователно обхвата на разпознаване.

Няма значение дали звуковият лъч е голям или малък, тесен или широк или дали обхватът на откриване бавно се увеличава, или е възможно най-големият размер. Стените на резервоара, например, могат да бъдат покрити в приложения за ниво, различни размери на контейнери могат да бъдат проверени при проверка на празни контейнери и дори по-големи площи могат да бъдат наблюдавани само с един сензор.

Безкрайният и индивидуално регулируем обхват на детекция е оптималното решение за вашето приложение. Ако условията на околната среда се променят, сензорът може бързо и лесно да се настрои към новите изисквания. Благодарение на софтуера Connect+ или SOPAS Engineering Tool от SICK практически няма ограничения за възможностите за настройка.

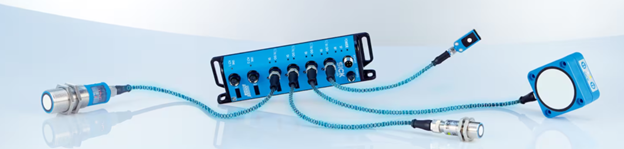

•  IO-link

Като съосновател на IO-Link, SICK предлага едно от най-широките портфолиа на IO-Link на пазара. Интелигентните сензори с IO-Link генерират и получават данни и информация, които надхвърлят конвенционалните превключващи сигнали или измерени параметри на процеса.

IO-Link решава проблема с премахването на тези последни препятствия в комуникационната верига чрез безпроблемно интегриране на сензори в мрежа за автоматизация. Това води до нови начини за увеличаване на гъвкавостта, надеждността и ефективността и може да намали разходите, свързани с вашата система.

Предимства

•  Интегрирането на сензори на ниво fieldbus предлага интегрирана комуникация за увеличаване на производителността на системата.

•  Лесната подмяна на устройството с автоматично параметризиране увеличава непрекъснатата работа на машината.

•  Устойчивото на смущения предаване на сигнал повишава надеждността на системата.

•  Автоматичното конфигуриране на сензора според производствения процес увеличава гъвкавостта в приложението.

•  Минималното окабеляване и използването на неекранирани кабели намалява цената на проектите.

•  Визуализацията на компютър осигурява ясен преглед на функционалността на сензора, което го прави оптималното решение за вашето приложение.

•  Различни диагностични опции, напр. когато силата на сигнала намалее, за да се избегне прекъсване и да се даде възможност за планиране.

•  Автоматизираните списъци с електронни части, използващи идентификатори на устройства, опростяват процеса на документиране, намалявайки свързаните с това разходи.

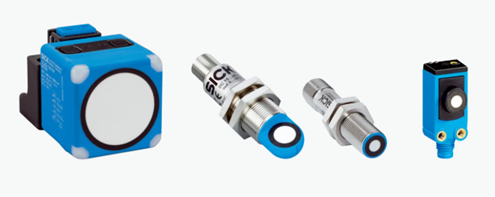

Ултразвукови сензори, които ЕХНАТОН предлага

Без значение от конкретното приложение, продуктите от водещите производители Telemecanique и SICK са на ваша страна във всяка индустрия. Обширното продуктово портфолио ви предлага широка гама от решения за вашето приложение.

•  Telemecanique ултразвукови сензори XX

Серията, разработена от Telemecanique е способна да разпознава разнообразие от материали без нужда от специална настройка и е подходяща за метал, пластмаса, прах, течности, пасти, стъкло, и много други, без значение от техния цвят или прозрачност.

•  SICK UC4

Серията UC4 предлага компактни датчици с върхова прецизност, оборудвани със съвременна технология, идеални за взискателни приложения като откриване на прозрачни обекти или измерване на нива, с възможности за превключване, аналогов изход или push-pull с IO-Link, включително и варианти с висока честота на превключване.

•  SICK UC12

Продуктите от серия UC12 са издръжливи, в кубични метални корпуси. Лесни са за употреба и са много гъвкави благодарение на допълнителните цифрови изходи с IO-Link, като по този начин интегрират добре познатата надеждност на ултразвуковата технология в доказан за индустрията дизайн.

•  SICK UC30

UC30 са здрави и надеждни устройства в компактен кубичен корпус, които осигуряват висока производителност с откриване независимо от цвета, изключително потискане на фона и висока толерантност към замърсявания, достигайки обхват на засичане до 8 метра с вградена температурна компенсация за прецизно измерване.

•  SICK UC40

UC40 е интелигентен ултразвуков сензор от SICK за средни дистанции, който ефективно открива разстоянието, присъствието или позицията на обекти без влияние от техния цвят или околна светлина, предлагайки лесен монтаж, въртяща се сензорна глава за оптимално подравняване и IO-Link за бърза параметризация.

•  SICK UD18

UD18-2 са специализирани за откриване на двойни слоеве и подаване на материали като хартия, картон, метал и пластмаса с изключителна прецизност, като предлагат възможност за обучение на до четири нива на чувствителност за гъвкавост при работа с различни материали и осигуряват непрекъснато високо качество на продукцията.

•  SICK UM12

Серията UM12 се състои от компактни датчици в здрав метален корпус, с висока гъвкавост благодарение на разнообразието от изходни сигнали, включително интерфейс IO-Link. Тези сензори гарантират стабилни резултати при откриване независимо от цвета, с висока толерантност към замърсявания и изключително потискане на фона, идеални за употреба в ограничени пространства.

•  SICK UM18

UM18 се отличават с лесна настройка и перфектно откриване, предлагат се в прави и ъглови версии за гъвкаво интегриране. С метални или пластмасови корпуси за употреба в различни условия и с обхвати на засичане до 1300 мм, тези сензори предоставят широк спектър от изходни конфигурации, включително аналогови и цифрови (PNP/NPN) сигнали, както и IO-Link варианти, подходящи за множество приложения.

•  SICK UM30

Серията UM30 е универсалното решение на SICK за ултразвукова детекция, предлагащо изключителна гъвкавост с обхвати на чувствителност до 8 метра и разнообразни опции за конфигуриране. С висока точност на измерване, благодарение на вътрешна температурна компенсация и способността да разпознават обекти независимо от техния цвят при условия на замърсяване и в температурен диапазон до 70° C, тези сензори осигуряват надеждност дори в най-тежки работни среди.

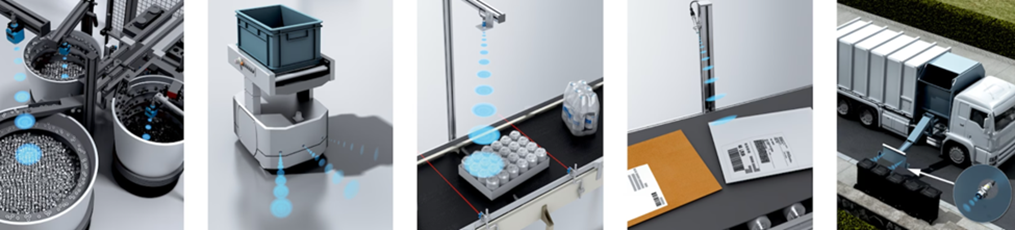

Приложения

Ултразвуковите сензори са наистина универсални. Продуктите от Telemecanique и SICK, които предлагаме демонстрират своята надеждност и прецизност в практически всяко приложение, от измерване на разстояния до откриване на твърди, прахообразни или течни среди – без значение от индустрията, без значение от приложението.

Възможността за офлайн конфигурация през дисплея и интегрираната температурна компенсация предоставят удобство при настройка и гарантират стабилни и прецизни резултати в различни условия на експлоатация.

Открийте силните страни на датчиците от нашето портфолио в безконтактното откриване на обекти във всички възможни приложения. Тези универсални устройства надеждно и прецизно изпълняват всички изисквания за автоматизация на вашите процеси.
