В съвременната индустриална автоматизация сензорните технологии играят ключова роля за осигуряване на ефективност, безопасност и надеждност на производствените процеси. Сензорите за детекция на обекти представляват основен елемент във всяка автоматизирана система – те откриват, измерват и анализират присъствието, разстоянието, цвета или формата на различни обекти, осигурявайки точна информация за управлението на машините и процесите. Благодарение на развитието на технологиите, съвременните сензори – оптични, индуктивни, капацитивни, ултразвукови и лазерни – предлагат висока чувствителност, устойчивост и интелигентни функции за интеграция в сложни индустриални среди. Чрез правилен избор и приложение на подходящия тип сензор, предприятията постигат по-висока автоматизация, намаляват времето за престой и оптимизират производителността на своите системи.
Сензорите за детекция и за разстояние, базирани на оптични, магнитни, индуктивни или капацитивни принципи на работа, осигуряват точно откриване на различни обекти. Те имат много приложения, от откриване на присъствие и позиция до непрекъснато наблюдение на състоянието и откриване на цветове и контрасти.
Въпреки че изборът на сензор може да изглежда труден, обхватът от опции може бързо да се стесни, като се вземат предвид ключовите характеристики на приложението. Ето някои въпроси, които трябва да се вземат предвид, за да определим правилния тип сензор:
1. Определяне какъв обект ще се засича:
• Метален обект – индуктивен сензор
• Неметален (пластмаса, дърво, стъкло и др.) – капацитивен сензор
• Прозрачен обект (стъкло, пластмасови бутилки, фолио) – фотоелектрически сензор
• Магнитни (феромагнитни) елементи – магнитен сензор
• Необходимост от висока точност при контрол на геометрични параметри и инспекция на повърхности – лазерен сензор
• Измерване на ниво и разстояние в системи с прах, течности или вибрации – ултразвуков сензор
2. Разстоянието на детекция
• Индуктивните – обикновено до 10 – 40 мм
• Капацитивните – до около 30 мм в зависимост от материала
• Оптичните – от сантиметри до десетки метри
• Ултразвуковите – до няколко метра, без значение от цвета или прозрачността на обекта
3. Условия на средата
• Прах, влага, масла, пара – за предпочитане индуктивен или ултразвуков, тъй като оптичните лесно се замърсяват
• Високи или ниски температури на средата
• Вибрации / удари – избор на по-здрав корпус (метален или с висока степен на защита)
• Далечни разстояния – ултразвуков
• Необходима точност – оптичен или лазерен
• Неподвижен ли е обектът или се движи?
4. Изходен сигнал и свързване
• PNP или NPN (в зависимост от управляемото устройство или PLC)
• NO / NC (нормално отворен / затворен) – според логиката на управление
• Аналогов изход – ако е необходимо измерване на разстояние, а не само присъствие
5. Монтаж и форма
• Цилиндричен (M8, M12, M18, M30) или правоъгълен корпус
• Вграден (flush) или невграден (non-flush) – това влияе на обхвата

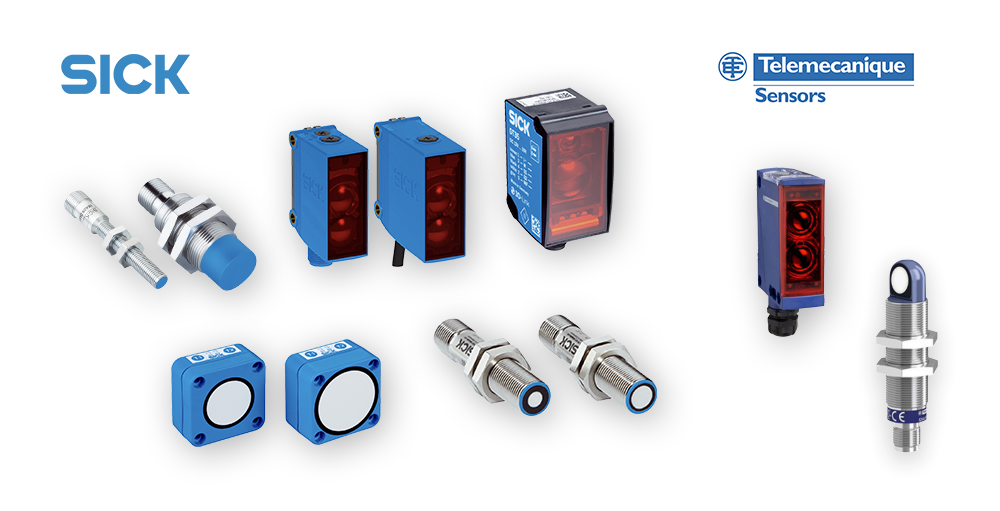

Сензорите за детекция откриват обекти без физически контакт, което ги прави идеални за високоскоростни приложения, замърсени среди или когато трябва да се избегне износване от контакт. ЕХНАТОН предлага разнообразие от индуктивни, капацитивни, фотоелектрически и магнитни сензори. Telemecanique Sensors и SICK са известни с качество и устойчивост в сурови индустриални среди за тези типове сензори.
Индуктивните сензорите за близост се използват в почти всички индустрии. Принципът на работа на индуктивните сензори включва генериране на електромагнитно поле. Когато метален обект навлезе в това поле, той предизвиква промяна в него (индуцирани токове, спиране на осцилациите), която сензорът открива, задействайки изходен сигнал. Те се използват за безконтактно откриване на метални обекти, защита на матрици при преси, броене, позициониране на роботизирани рамена и откриване на позиция на клапани.
Индуктивните сензори за близост от SICK и Telemecanique винаги работят надеждно дори при най-неблагоприятни условия. Благодарение на изключително здравия си дизайн, те издържат на тежко механично натоварване, причинено от удар или вибрации и са защитени от електромагнитни смущения. Независимо дали условията включват прах, мръсотия, екстремни температури или температурни промени, влажна или мокра среда или контакт с химикали или почистващи препарати – можете да разчитате на индуктивните сензори, които ЕХНАТОН ще ви предложи.
Благодарение на интелигентните сензори, сложните задачи, които преди се решаваха в управлението, сега могат да се изпълняват лесно и директно в сензора. Това улеснява прогнозната поддръжка и намалява времето за престой на машините.

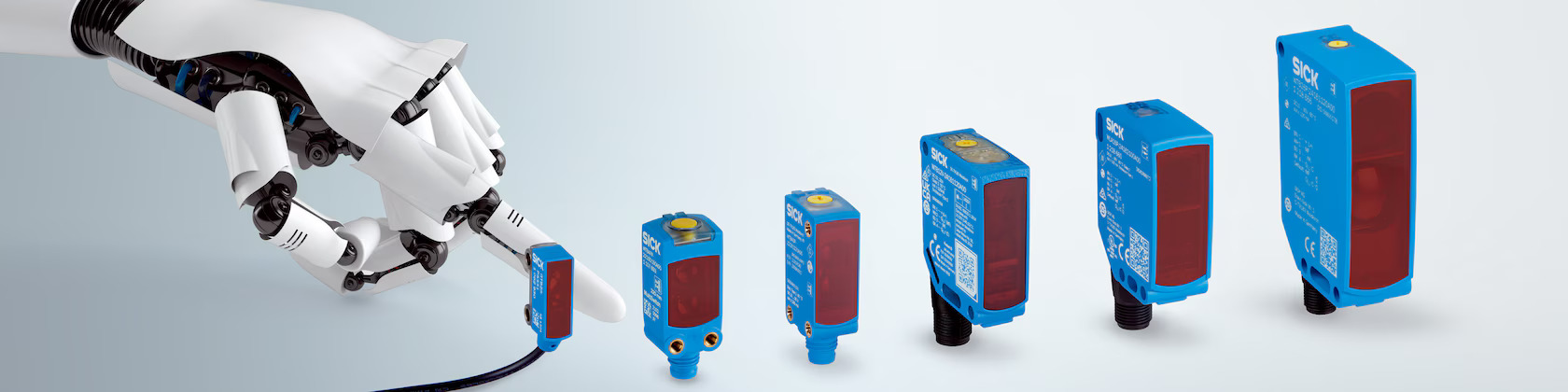

Принципът на работа на фотоелектрическите сензори се основава на предавател на светлинен лъч (обикновено LED) и светлочувствителен приемник (обикновено фототранзистор). Откриването се случва, когато обект прекъсне или отрази предадения светлинен лъч, причинявайки промяна в интензитета на светлината, достигаща до приемника. За да се гарантира, че системата не е засегната от околната светлина, токът, протичащ през LED, се модулира, произвеждайки импулсно предаване на светлина. Фотоелектрическите сензори са готови за работа след секунди, благодарение на прости настройки, ясно видими източници на светлина, и интуитивни потребителски интерфейси. Освен това, те са бързи и лесни за закрепване и подравняване.
Фотоелектрическите сензори на SICK и Telemecanique се характеризират с високо качество на откриване и осигуряват прецизни резултати, дори при взискателни задачи. Надеждното откриване на обекти е предпоставка за автоматизацията на промишлените процеси.
- Баражен: Предлага най-голямо разстояние на отчитане (до 100 м. при Telemecanique XUBL), много прецизно откриване с висока повторяемост и устойчивост на условията на средата (напр. прах, мръсотия). Изискват две свързани устройства (предавател и приемник), а обектът трябва да е непрозрачен. Когато обект прекъсне светлинния лъч между излъчвателя и приемника, сензорът реагира.
- С рефлектор: Осигурява средно разстояние на отчитане (до 15 м), прецизно откриване, и изисква свързване само на едно устройство. Откриването не се влияе от цвета или ъгъла на позиция на обекта и разполагат с излъчване на видима червена светлина. Изискват прецизно подравняване и рефлектор, а обектът трябва да е непрозрачен / неблестящ прозрачен. Употребява се само в чиста среда.
- Дифузен: Изисква свързване само на едно устройство, което ги прави лесни за използване, бързи и евтини. Детекцията е на всякакви обекти, а употребата е предназначена за чиста среда. Малък обсег – 2 м.
- Дифузен с потискане на фона: Предлагат предимството, че само едно устройство трябва да бъде свързано. Обсегът на действие е зависим от цвета на обекта.

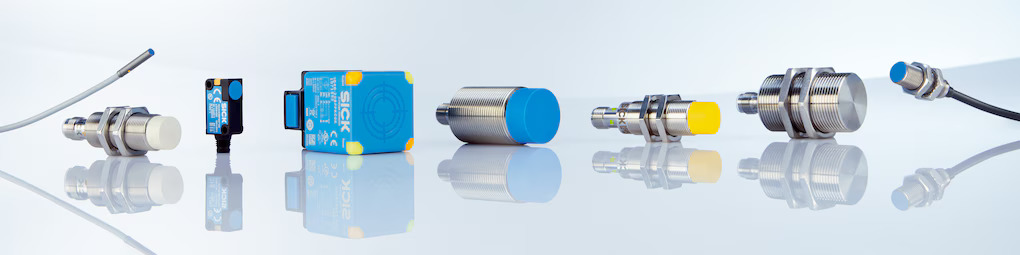

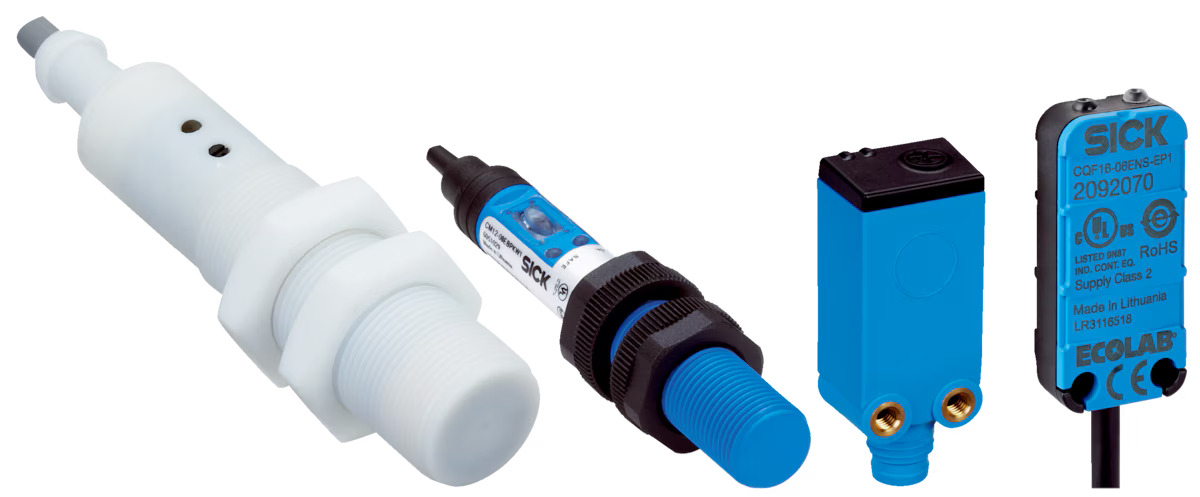

Течности, гранули, стъкло, прах, дърво и други – капацитивните сензори откриват почти всеки обект безконтактно, независимо от цвета, коефициента на отражение и характеристиките на повърхността. След подходящо настройване на чувствителността, те откриват дори обекти зад неметални стени и следователно могат да осигурят рентабилна алтернатива за измерване на ниво.
Докато индуктивните сензори предлагат стабилно и надеждно откриване само на метали, често с висока устойчивост на сурови среди, капацитивните сензори осигуряват по-широка приложимост за задачи, включващи разнообразни типове материали, като контрол на нивата в резервоари или откриване на опаковани стоки. Разбирането на тази разлика позволява прецизно съпоставяне на сензора с изискванията на приложението, предотвратявайки скъпи грешки и осигурявайки оптимална производителност.

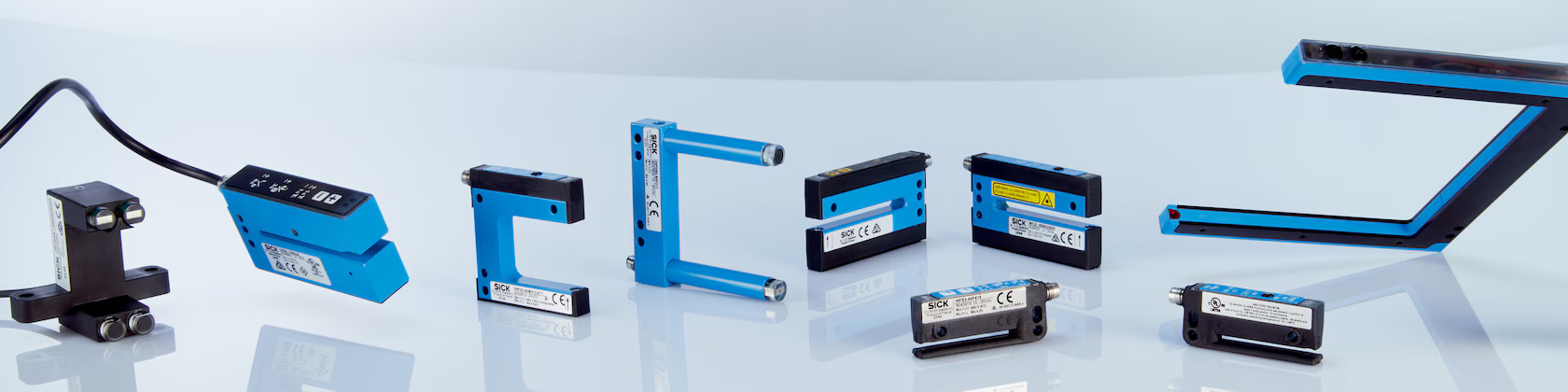

Вилковите сензори SICK комбинират предаватели и приемници в един корпус, което означава, че те могат да се настройват бързо. Благодарение на прецизния, фокусиран светлинен лъч, и високата точност на откриване, сензорите откриват и много малки разлики в затихването на светлината. Много различни размери на вилките, лесен монтаж и изключително висока устойчивост на околната светлина са само някои от предимствата на тези вилкови сензори.

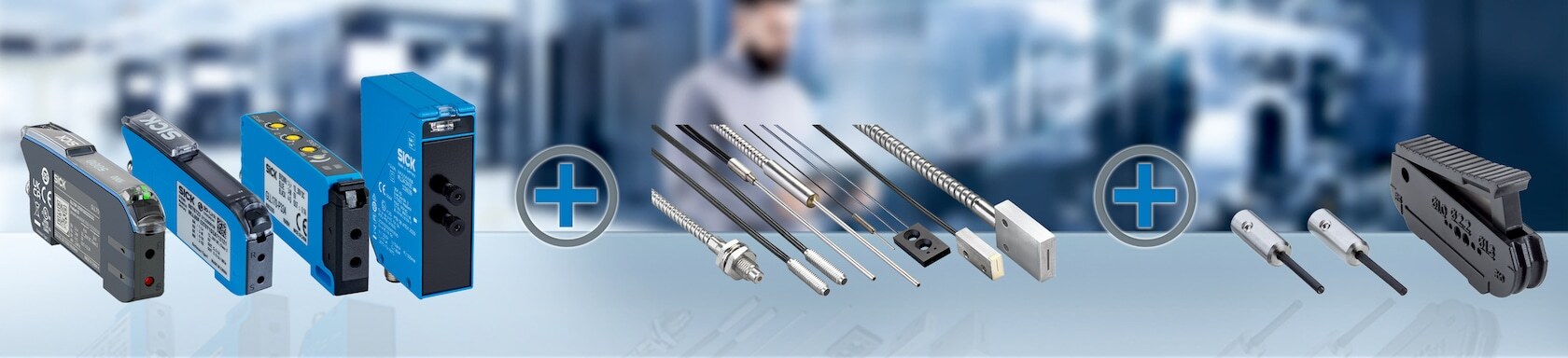

Когато пространството за монтаж е изключително ограничено или обектите, които трябва да бъдат засечени, са малки, оптичните сензори са идеалното решение. Ако е необходимо да се изпълнят още по-високи изисквания, като например обхват на засичане, температурна устойчивост, издръжливост на материала или гъвкав процес на монтаж, интелигентната комбинация от сензори и оптични влакна може да осигури перфектното решение.

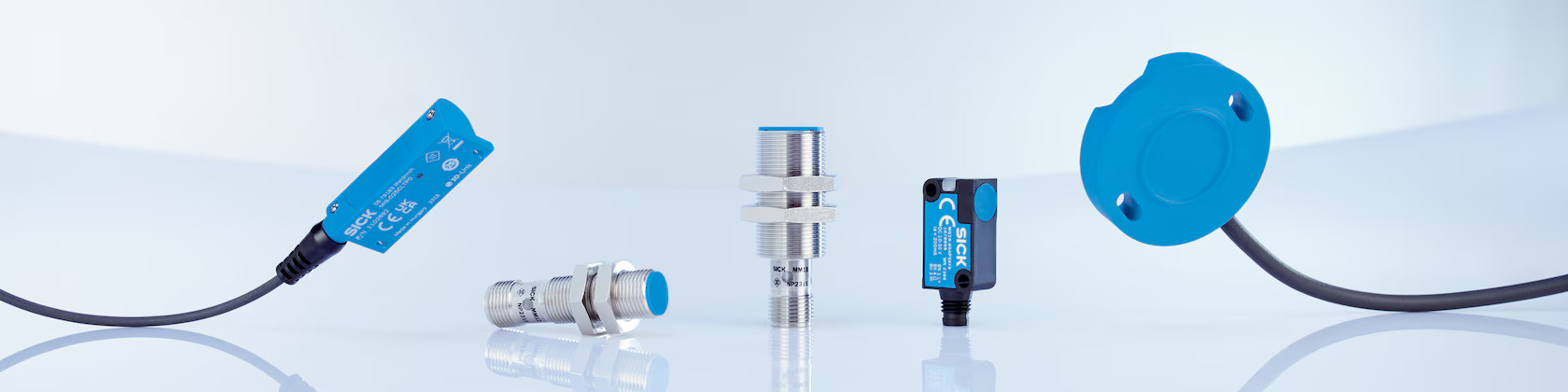

Магнитните сензори се използват за откриване на обекти, които влияят на магнитното поле – най-често метални (феромагнитни) обекти като стомана, желязо или техни сплави, когато не е желателен контакт (например при замърсена, влажна или опасна среда).
Принципът на действие на магнитните сензори се основава на отчитане на промени в магнитното поле – независимо дали то е създадено от постоянен магнит, електромагнит или метален феромагнитен обект.
Съществуват няколко основни типа магнитни сензори, всеки с различен принцип, но една и съща идея – засичат наличие, позиция или движение чрез магнитно поле.
Благодарение на широката гама от цилиндрични резбови и правоъгълни конструкции, те предлагат голяма гъвкавост по отношение на възможностите за приложение и дават възможност за интелигентно решаване на специфични за индустрията и автоматизацията задачи.

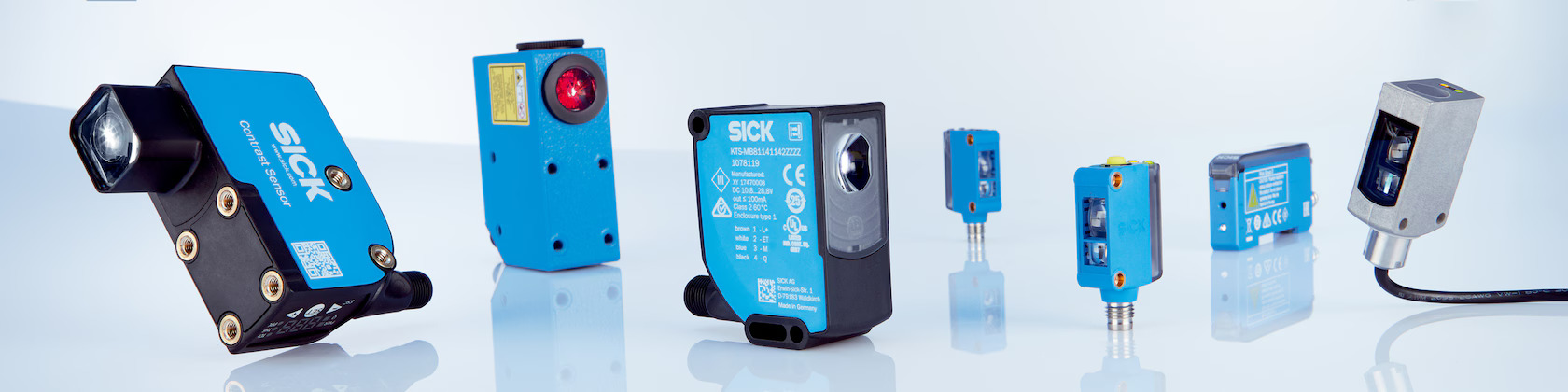

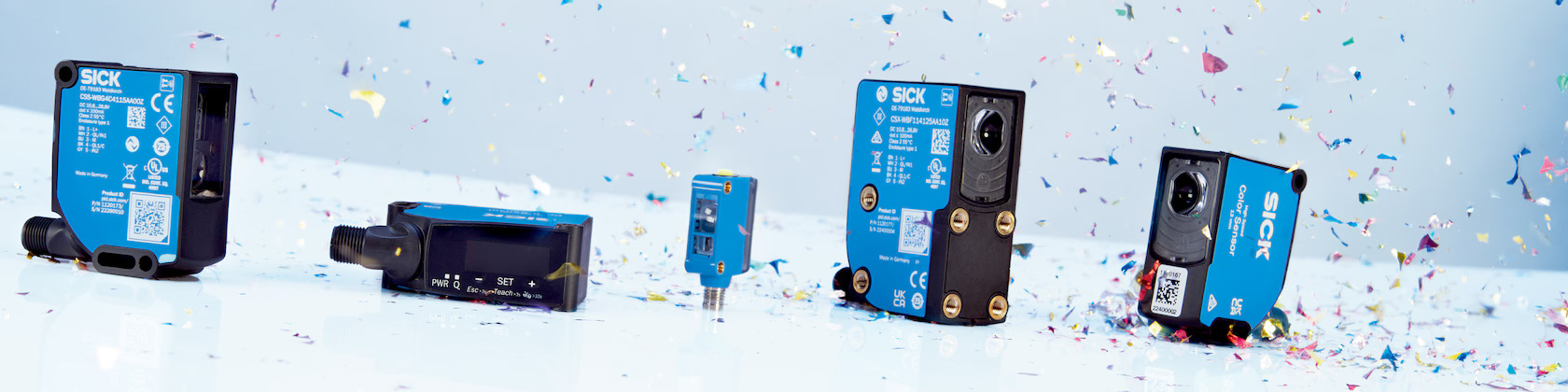

Сензорите за контраст се използват предимно в опаковъчни / печатни машини за откриване на печатни или контролни маркировки. Гамата KT сензори за контраст на SICK открива дори най-малките контрасти с най-високи скорости, като например печатни маркировки върху фолиа или опаковки. Те откриват минимални вариации в сивата скала между маркировката и фона върху матови, лъскави или прозрачни повърхности. Предлагат се различни типове устройства с различни методи за разделителна способност на контраста и версии за обучение, за да се отговори на широк спектър от изисквания. Използват се предимно в опаковъчни и печатарски машини за откриване на печатни следи, но са подходящи и за всяко друго приложение, базирано на контрастни и/или цветови разлики.
Откриването на блестящи повърхности и тяхното разграничаване от матовите представлява значително предизвикателство, тъй като често разликите в нивата на гланца са минимални. Въпреки това, способността на сензорите за отблясъци да откриват такива разлики предоставя неочаквани възможности за контрол на процесите, независимо от цвета, прозрачността или модела на обектите.
Сензорът Glare на SICK анализира пространственото разпределение на отразената светлина, използвайки Delta-S технология, която позволява на сензора да определи нивото на блясък на плоски повърхности на обекти и да разграничава обекти с различни нива на блясък. Резултатът от измерването се предава към контролерите на процеса или чрез два цифрови превключващи изхода, или чрез IO-Link.

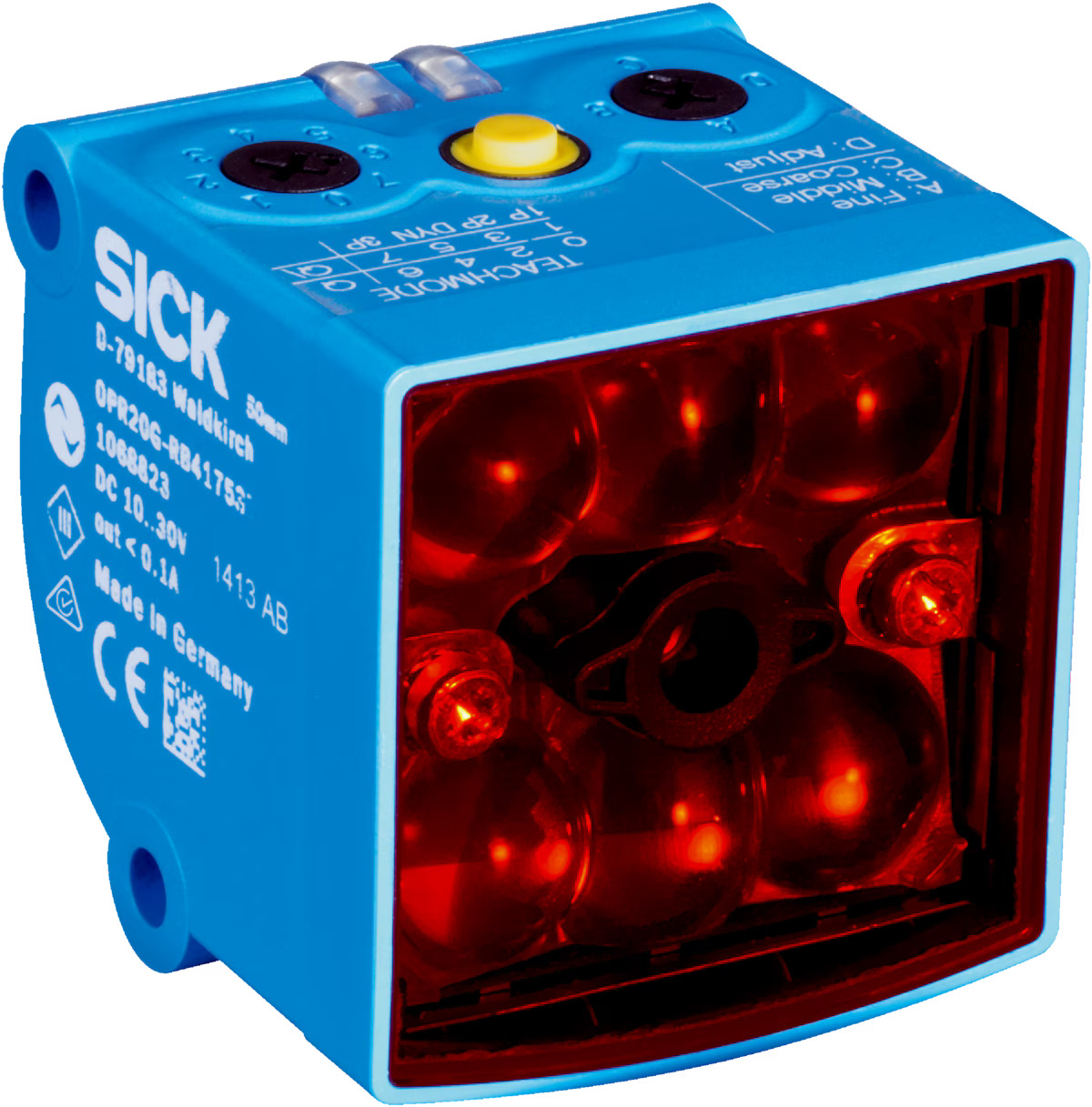

Сензорите за цвят откриват цветовете на обектите, като за целта излъчват светлина в целия видим диапазон върху обектите, които ще бъдат проверявани. Те изчисляват цветните пропорции от отразената светлина и ги сравняват с предварително зададени референтни цветови стойности.
С много високата си цветова резолюция, цветният сензор CSS High Resolution на SICK може да различи цветови нюанси, които са трудни за откриване дори за човешкото око. Други акценти на устройството са извеждането на цветовите стойности, пълноцветният TFT дисплей и IO-Link интерфейсът, който например позволява паралелно предаване и съхранение на до 24 цвята.
Сензорите за разстояние представляват важен клас измервателни устройства, използвани за определяне на позицията и дистанцията между обекти в различни индустриални приложения. Сред тях най-широко разпространени са лазерните и ултразвуковите сензори, които осигуряват висока точност и надеждност при контрол на движения, нива и разположения на елементи в производствени системи.
Сензорите за разстояние, и по-специално лазерните и ултразвуковите, са неизменна част от модерните автоматизирани системи. Благодарение на тях индустриалните процеси стават по-прецизни, безопасни и ефективни.

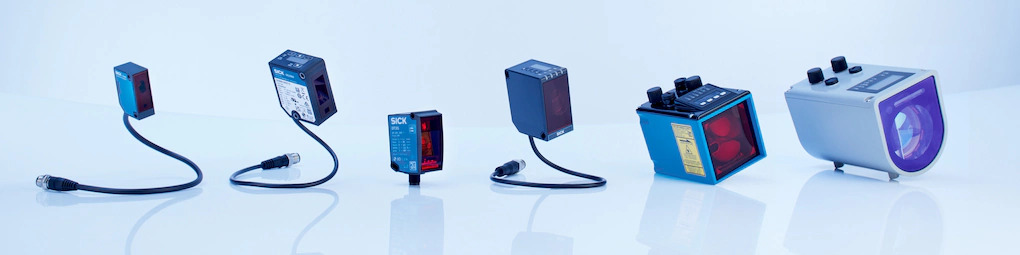

Лазерните сензори за разстояние от SICK решават множество задачи за детекция, позициониране, измерване и контрол на качеството: независимо дали измерват на големи или близки разстояния, или прецизни измервания в микрометровия диапазон. Устройствата се характеризират с иновативни технологии и компактен дизайн и могат да бъдат безпроблемно интегрирани.

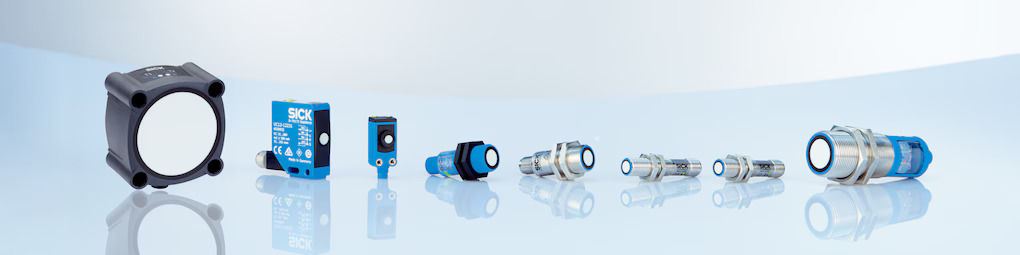

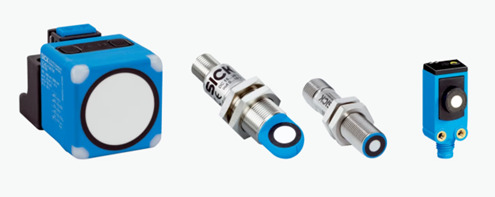

Ултразвуковите сензори използват звукови вълни с висока честота за откриване на обекти и измерване на разстояния, предлагайки ясни предимства в среди, където оптичните методи могат да се провалят поради прах, цвят или прозрачност. ЕХНАТОН предлага ултразвукови сензори на SICK и Telemecanique, които постигат високоефективно откриване, независимо от формата, текстурата, цвета или прозрачността на обекта. Работят в дифузен, рефлексен и баражен режим.
Принципът на работа на тези сензори включва излъчване на високочестотни звукови вълни и измерване на времето, необходимо на вълните да се отразят от обект и да се върнат. Това измерване на времето след това се използва за изчисляване на разстоянието до обекта. Приложенията включват измерване на разстояние, детекция на обекти в замърсени среди (където оптичните сензори могат да бъдат замъглени) или където характеристиките на обекта (напр. цвят, формат, текстура) са силно променливи. Те са подходящи за пакетираща промишленост, автомобилостроене, хартиена индустрия, металорежещи машини, монтаж, хранително-вкусова индустрия и др.
Както SICK, така и Telemecanique изрично подчертават ключовото предимство на ултразвуковите сензори и тяхната способност да функционират независимо от светлина, форма, цвят, прах или плътност, както и тяхното приложение в замърсени среди. Това пряко адресира често срещано ограничение на оптичните сензорни технологии, които лесно могат да бъдат повлияни от замърсители на околната среда или непостоянни свойства на целта. За професионалистите, работещи в предизвикателни индустриални условия (напр. прашни фабрики, опаковъчни линии с променливи свойства на материала или измерване на нива на течности, където прозрачността е проблем), ултразвуковите сензори предлагат изключително надеждна алтернатива. Присъщата им устойчивост намалява фалшивите отрицателни резултати и подобрява времето за работа, което ги прави стратегически избор за поддържане на постоянна производителност, където други типове сензори биха могли да се провалят.
В условията на съвременната индустриална автоматизация сензорните технологии имат основополагащо значение за функционирането на автоматизираните системи. Чрез тях се осъществява непрекъснато наблюдение на процесите и обектите в производствената среда, като предоставяната информация служи за управление, контрол и диагностика на технологичните операции. Сред разнообразието от сензорни устройства особено място заемат сензорите за детекция на обекти и разстояние, които осигуряват надеждна обратна връзка към управляващите системи и са съществен фактор за повишаване на ефективността, точността и безопасността на производствените процеси.
Индустриална автоматизация и логистика
• В производствени линии: откриване на обекти, позиции на детайли, контрол за наличие/отсъствие, съответствие с шаблон. Чрез сензорите се откриват дефекти в продуктите или суровините и по този начин се постига високо автоматизиран процес за подобряване контрола на качеството.
• В складове и логистика: следене на автоматизирани транспортни средства (AGV), колички, палети, избягване на сблъсъци, контрол на нивото на стока. Интеграцията на сензори в логистичните системи допринася за повишаване на производителността, намаляване на грешките при товаро-разтоварни операции и цялостно подобряване на ефективността на складовите процеси.
• В роботизираните системи сензорите за детекция на обекти изпълняват ключова роля за осигуряване на прецизно позициониране и безопасно взаимодействие между робота и работната среда. Те позволяват разпознаване и локализиране на детайли, необходими за извършване на операции като захващане, подреждане или сглобяване.
Транспорт, автономни системи
Разпознаването на обекти е фундаментална технология, която е в основата на концепцията за автономния транспорт. Прецизното разпознаване на обекти (пешеходци, препятствия и други превозни средства) е предпоставка за безопасното движение на самоуправляващите се превозни средства по обществените пътища.
Преброяване на тълпи и наблюдение на трафика
Откриването на обекти може да намери приложение при решаването на задачи като:
• Автоматизирано броене на хора в обществени зони
• Наблюдение на превозни средства по определени маршрути и улици
• Пешеходен трафик вътре и извън магазини или търговски центрове
Хранително-вкусова и фармацевтична промишленост
В тези отрасли сензорите за детекция и разстояние се използват за измерване на ниво на течности, контрол на пълнене и отчитане на наличие на опаковки върху транспортни линии.
Търговия на дребно и потребителски приложения
• В търговски обекти: следене на наличности на рафтовете, „планиране” на подредба, взаимодействие с клиенти.
• Потребителска електроника: например смартфони, умни камери, роботи-прахосмукачки – разпознаване на обекти, избягване на препятствия.
В заключение, сензорите за детекция на обекти и разстояние са неотменим компонент от модерната индустриална автоматизация. Те осигуряват надеждна и точна информация за състоянието на производствените процеси, като позволяват прецизен контрол, оптимизация и безопасна работа на оборудването. Независимо дали става въпрос за откриване на метални детайли, прозрачни опаковки, промяна в нивото на течности или позициониране на компоненти в роботизирани системи – правилният избор на сензор е решаващ за постигане на стабилна и ефективна автоматизация.
ЕХНАТОН предлага богато портфолио от сензори на водещи световни производители като SICK и Telemecanique, осигуряващи решения, които отговарят на най-високите стандарти за качество и надеждност. С дългогодишен опит и експертен екип, ЕХНАТОН подпомага индустриалните предприятия в избора, внедряването и поддръжката на оптималните сензорни технологии за техните специфични нужди. Свържете се с нашите експерти, за да научите повече за сензорите и тяхното приложение.
Димитър Максимов
Ръководител направление „Безопасност на машини“
0888 787 265
