Schunk бързосменяеми модули

Schunk бързосменяеми модули

VERO S Модулна система за бърза смяна на палетини възли. Най-голямата модулна система за индивидуалисти.

Mодулна система за много бързо и изключително прецизно приспособяване на детайли, затягащи устройства или друго оборудване на модерни CNC машини.

оцени серията
оценка 5.00/5.00 от 1 гласувал

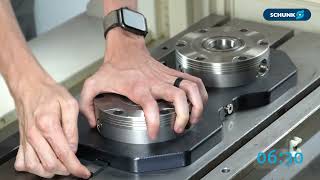

VERO-S на SCHUNK е модулна система за много бърза и изключително прецизна смяна на детайли, притискащи устройства или друго оборудване в съвременните CNC машини.

VERO-S може да се комбинира почти неограничено с други продукти и системи от каталога на SCHUNK за стационарни работни държачи. Тази модулна система предлага повече от 1000 варианта за захващане на детайли за вашето индивидуално приложение.



  • Нашето обещание за продуктивност е вашата полза:

•  Усъвършенствана модулна система

•  Повече от 1000 варианта за захващане на детайли

•  Индивидуално конфигуриране

•  Високи сили на затягане

•  Много висока точност на повторение



  • Пълна продуктова гама
Quick-change Pallet Systems

Quick-change pallet system for general milling applications and heavy duty cutting

Quick-change pallet system for easy milling applications

Quick-change pallet system for micro-machining applications

Electromechanical quick-change clamping system

Automated machine loading

Setup Cart





  • Бързосменяема палетна система за общо фрезоване и тежък режим на рязане

Оптимизира времето за настройка с максимална точност на повторение

VERO-S NSE3 и NSE плюс бързосменяемите модули на SCHUNK, са с големи сили на затягане, с високи параметри на обработка и  намаляват времето за настройка с до 90%. По този начин осигуряват оптимално използване на капацитета на машината. Затягането се извършва по енергийно неутрален начин чрез силата на пружината, самозаключва се и съответства напълно на формата.
Нашето обещание за ефективност. Вашите предимства.

•  До 90% намаление на времето за настройка

•  Точност на повторение < 0,005 мм

•  Сила на затягане до 40 kN

•  Безброй варианти за затягане на детайла

•  Съответстваща форма, самозаключващи се връзки



Clamping Stations

Затягащи станции за общо фрезоване с модули VERO-S NSE plus като основа за изключително бързи процеси на настройка на затягащи устройства.



Clamping stations "Turn"

Затягащи станции с модули VERO-S NSE3, специално разработени за фрезови/стругови центри, като основа за изключително бързи процеси на настройка на затягащи устройства.



Module Height Extensions

Удължения на височината на модула за повдигане на затягащото устройство от масата на машината и за увеличаване на достъпа до шпиндела на машината.



Clamping pallets empty

Празни затягащи палети, както и затягащи палети с жлебове от SCHUNK за прилагане на персонализирана преработка на решения за затягане. Могат да се сменят и изключват за много кратко време.



Clamping Pins

Затягащи щифтове с къс конус за съединяване по формата на детайли или устройства със затягащите модули.



Clamping Pallets with Clamping Devices

Вече готови захващащи палети със затягащи устройства за поставяне на затягащи станции и плочи VERO-S.



Fixture Membrane

Стягащо устройство за затягане без деформации по цялата обиколка до диаметър 125 мм.



Clamping Device Height Extensions

Удължения на височината за увеличаване на времето за работа на машината и достъпността на шпиндела на машината.



Individual modules NSE3

Бързосменяема палетна система за общи фрезови приложения и тежък режим на обработка с още по-висока твърдост и по-високи сили на затягане.



Individual modules NSE-A3

Модули за автоматизация, които могат да бъдат напълно интегрирани в модулната система VERO-S със стъпаловидни плоски повърхности и интегрирана почистваща функция за автоматизирано позициониране.



Individual modules NSE plus

Бързосменяема позиционираща система за общо фрезоване и тежък режим на работа, изработена от неръждаема стомана.



  • Система за позициониране с бърза смяна за леки приложения за фрезоване

Иновативна технология в затворени пространства

VERO-S NSE mini от SCHUNK е изключително плоска бързосменяема палетна система с височина само 20 мм. NSE mini разполага с по-ниски сили на затягане от NSE plus и е особено подходяща за леки задачи за рязане. Поради малкия си дизайн могат да се реализират най-малките и променливи размери на отворите.

Затягането се извършва по енергийно неутрален начин чрез пружинна сила – самозаключваща се и подходяща за формата. Налягането на пневматичната система от 6 бара е достатъчно за отваряне на затягащите модули.

Нашето обещание за ефективност. Вашите предимства.

•  До 90% намаление на времето за настройка

•  Точност на повторение < 0,005 мм

•  Сила на затягане до 6 kN

•  Безброй варианти на затягане на детайла

•  Съответстваща форма, самозаключващи се връзки



Clamping stations with NSE mini

Затягащите станции от мини модули VERO-S NSE се използват като основа за изключително бързи процеси за затягане, за всяко приложение, на всички конвенционални машинни маси.



Clamping pallets empty for NSE mini

Празни затягащи палети за поставяне върху затягащите станции VERO-S за персонализиран дизайн със затягащи устройства.



Individual modules NSE mini

Бързосменяемите палетни модули от серията VERO-S NSE mini са изработени от неръждаема стомана и се използват за лесно фрезоване.



Individual modules NSE-HT mini

Затягащите модули с мини интерфейс NSE са специално проектирани за високотемпературни приложения и производство на добавки.



Clamping pins for NSE mini

Затягащи щифтове с къс конус за свързване по форма на затягащи палети, детайли или устройства със затягащите модули.



  • Най-плоският палетен модул за бърза смяна в света

Микро миниатюрният модул VERO-S NSE пренася ефекта от бързата смяна на части със системата за бързо сменяеми палети SCHUNK VERO-S на ново ниво. За първи път вече е възможно да смените дори най-малките компоненти при многократна точност на затягане < 0,005 мм за секунди. С височина само 12 мм и външен диаметър Ø 49 мм, това е най-плоският палетен модул за бърза смяна в света.

Нашето обещание за ефективност. Вашите предимства.

•  До 90% намаление на времето за настройка

•  Точност на повторение < 0,005 мм

•  Изключително плосък и малък бързосменяем палетен модул

•  Сила на затягане до 400 N

•  Подходяща форма, самозаключващи се връзки



Clamping stations with NSE micro

Затягащи станции за микро приложения с микро модули VERO-S NSE като основа за изключително бързи процеси на настройка на затягащи устройства.



Clamping pallets empty for NSE micro

Празни затягащи палети за поставяне върху затягащите станции VERO-S и за персонализиран дизайн със затягащи устройства.



Individual modules NSE micro

Бързосменяемите палетни модули от серията VERO-S NSE micro са изработени от неръждаема стомана и се използват за "микро приложения".



Clamping pins for NSE micro

Затягащи щифтове с къс конус за съединяване по форма на детайли или устройства със затягащите модули.



  • Електромеханичен модул на система за бързо затягане

Електрически затягащ модул за производство, монтаж, измервателни устройства и 3D печат
Компактният, електрически задвижван VERO-S NSE-E mini 90 палетен модул за бърза смяна позиционира и затяга детайли, компоненти и палети за по-малко от една секунда при повторна точност от < 0,005 мм.

Благодарение на 24 V технология и опционалното наблюдение на позицията на затягащия плъзгач, модулът е подходящ за използване в производствени среди, както и за всички други приложения, където частите изискват прецизно затягане. Контролът се осигурява чрез цифров вход/изход.

Нашето обещание за ефективност. Вашите предимства.

•  До 90% намаление на разходите за настройка

•  Сила на затягане до 1500 N

•  Точност на повторение < 0,005 мм

•  Безброй варианти на затягане на детайла

•  Подходяща форма, самозаключващи се връзки



Individual modules NSE mini

Електромеханичен бързосменяем палетен модул с 24 V технология като енергийно ефективна алтернатива на пневматичните модули.



Clamping pins for NSE mini

Затягащи щифтове с къс конус за свързване по формата на затягащи палети, детайли или устройства със затягащите модули.



  • Автоматизирано машинно зареждане

Перфектното сдвояване за автоматизация

Автоматичното товарене и разтоварване става все повече и повече стандарт дори за малки партиди и отделни части. Целта е да се намали времето за настройка и да се даде възможност за денонощно производство с малки изисквания за работна сила. Системата за бързо сменяеми палети NSE-A3, NSA plus и съединителите-роботи от серията NSR формират перфектната комбинация за тази цел. Взаимодействието осигурява най-високо ниво на прецизност и в същото време осигурява надеждни процеси.

Нашето обещание за ефективност. Вашите предимства.

•  До 90% намаление на разходите за настройка

•  Точност на повторение < 0,005 мм

•  Много интегрирани опции за наблюдение

•  Много дизайни спестяващи място

•  Подходяща форма, самозаключващи се връзки



NSA plus palletizing modules

Неизискващ поддръжка, напълно запечатан бързосменяем палетен модул за автоматизирано позициониране, изработен от неръждаема стомана.



Clamping Rings

Затягащи пръстени със шлифован къс конус за свързване по форма на затягащи палети или устройства със затягащите модули.



NSR robot modules

Съединител-робот без нужда от поддръжка за обработка на палети изключително близо до масата на машината.



Pallet couplings for NSR

Съединители за палети като интерфейс между затягащия палет и модула на робота.



  • Количка за разпределение на елементи

Най-добра организация на бързосменяеми компоненти и инструменти на системата за палети.
Количката за систематизиране на SCHUNK VERO-S RWA организира вашето предложение за технология за затягане и позволява бърз достъп до компонентите за затягане точно до машината. Количката за инструменти SCHUNK WZW осигурява максимална организация с ясен преглед на всички основни инструменти, които не се използват в момента – без да заема място.

Нашето обещание за ефективност. Вашите предимства.

•  Ясно подредени

•  Минимални изисквания за пространство

•  Всичко под ръка и на мястото си

•  Бърза наличност директно на машината



VERO-S RWA

Настройваема количка – подвижен органайзер за всички продукти VERO-S от серията NSE3, NSE plus и NSE mini.



WZW

Количка за инструменти като подвижен органайзер за всички инструменти, които не се използват в момента.
