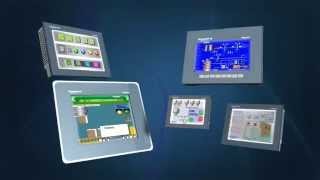

Schneider Electric Harmony GTO

Усъвършенствани сензорни панели

Стандартни дисплеи и версия от неръждаема стомана 3.5" до 12.1" от Schneider Electric

По-рано известни като Magelis

оцени серията
оценка 0 от 0 гласували
  • Екран с отлична разделителна способност

•  TFT 65 K цвята за всички размери на екрана, подобрени условия за мониторинг и потребителско изживяване на оператора.

•  LED подсветка за цялата гама, позволяваща икономия на енергия.

•  Пълна функция за затъмняване на разположение за специфични приложения или за намаляване на консумацията на енергия.



  • Стандартни цветни терминали със сензорен екран (TFT технология) в 5 размера:

•  3.5" QVGA TFT LCD

•  5.7" QVGA TFT LCD

•  7.0" WVGA (Wide) TFT LCD; 7.5" VGA TFT LCD

•  10.4" VGA TFT LCD

•  12.1" SVGA TFT LCD



  • Дисплеи с предна част рамка от неръждаема стомана, предназначени за приложения в сурови условия (производство на храни, напитки и фармацевтични продукти):

•  5.7" QVGA

•  10.4" VGA

•  12.1" SVGA



  • Гамата Harmony GTO е проектирана в съответствие с многобройни стандарти, сертификати и изисквания:

•  Стандарти: EN 61131-2, 61000-6-2 и UL508

•  Сертификати: СЕ, C-Tick, GOST-R, KCC, Atex и UL (в очакване), Marine сертификати (в очакване)

•  Работна температура: до 55 °C

•  Степен на защита (съгласно IEC60529): IP 65 за продукти стандартна версия; IP 67 за продукти стандартна версия, снабдени с капак за сурови условия; IP 66K за продукти от неръждаема стомана

•  Устойчивост на почистване под високо налягане (в съответствие с DIN 40050-9): до 10 бара за продукти от неръждаема стомана



  • HMI панелите Harmony GTO се отличават с оптимизирани информационни и комуникационни технологии, които в зависимост от модела включват:

•  Високо ниво на комуникация (вграден Ethernet, мултилинк, уеб сървър и FTP, електронна поща)

•  Външно съхранение на данни (SD картата от 4 GB дава възможност за големи регистрационни файлове, а новият mini-USB порт позволява изтегляне със стандартен кабел) за съхранение на производствени данни и архивиране на приложения

•  Управление на периферни устройства: принтери и др. Тези панели предлагат отлично ниво на техническо изпълнение, проектирано главно за използване от клиенти на OEM



  • Конфигуриране

Стандартните HMI панели на Harmony GTO могат да бъдат конфигурирани с помощта на софтуера VijeoDesigner в среда на Windows 7, Windows 8.1 и Windows 10 Pro. Софтуерът VijeoDesigner може да се похвали с усъвършенстван потребителски интерфейс с много конфигурируеми прозорци, което позволява да се разработват проекти бързо и лесно. Гамата Harmony GTO е съвместима с Vijeo Designer версия V6.1 или по-нова.



  • Комуникация

Advanced Optimum панелите комуникират с PLC чрез една или две интегрирани серийни връзки, използвайки комуникационни протоколи: на Schneider Electric (Uni-TE, Modbus) или на други: Mitsubishi Electric, Omron, Allen-Bradley и Siemens. В зависимост от модела, те могат да бъдат свързани към Ethernet TCP / IP мрежи с помощта на: Modbus TCP протокол, Ethernet TCP / IP протокол или протокол на съответната марка контролер.



  • Стандартните HMI панели предлагат следните функции:

•  Показване на анимирани синоптични изгледи с 8 вида анимация (натискане на сензорния панел, промени в цвета, пълнене, движение, завъртане, размер, видимост и показване на стойността)

•  Контрол, модификация на цифрови и буквено-цифрови стойности

•  Показване на текущата дата и час

•  Криви в реално време и тенденции с дневник

•  Показване на аларма, дневник на алармите и управление на групи аларми

•  Управление на много прозорци

•  Обаждания, инициирани от оператора

•  Управление на многоезични приложения (10 езика едновременно)

•  Управление на рецепти

•  Обработка на данни чрез Java скрипт

•  Съхранение на приложението и регистрационните файлове в карта с памет на външно приложение във формат SD или USB памет

•  Управление на сериен принтер



  • Ползи

•  Harmony GTO: първият оптимизиран терминал, без компромис с функции и характеристики

•  Екран с художествена експозиция

•  Оптимизирана комуникация

•  Устойчива оферта, лесен за инсталиране

•  Лесна адаптация към изискванията на проектната среда



  • Приложение: компактни машини, манипулационни системи, машини за храни и напитки, фармацевтична индустрия и др.



Разгледайте пълната продуктова гама тук.

Catalog No. Screen Size Stainless Steel Function Keys Com Ports Ethernet SD Card Socket Operating Temp

HMI терминал

HMIGTO1300

3.5 in. QVGA (320 x 240) Yes 2 Ports 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO1310

3.5 in. QVGA (320 x 240) Yes 1 Port 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO2300

5.7 in. QVGA (320 x 240) 2 Ports 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO2310

5.7 in. QVGA (320 x 240) 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO2315

5.7 in. QVGA (320 x 240) Yes 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO3510

7.0 in. WVGA (800 x 480) Yes 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO4310

7.5 in. VGA (640 x 480)  — 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO5310

10.4 in. VGA (640 x 480)  — 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO5315

10.4 in. VGA (640 x 480) Yes  — 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO6310

12.1 in. SVGA (800 x 600)  —  — 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)

HMI терминал

HMIGTO6315

12.1 in. SVGA (800 x 600) Yes  — 2 Ports 1 Port Yes 32 – 131 °F (0 – 55 °C)
