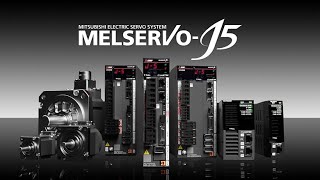

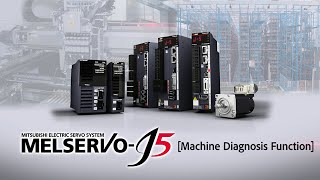

Mitsubishi Electric MELSERVO-J5

Mitsubishi Electric MELSERVO-J5

Цялостно решение за задвижване

Гамата MELSERVO – J5 на Mitsubishi Electric включва водещи в индустрията, високоефективни сервоусилватели с честотна характеристика 3.5 kHz, което намалява продължителността на цикъла на производствените машини.

оцени серията
оценка 5.00/5.00 от 1 гласувал
  • Характеристики:

Ротационните серводвигатели, снабдени с енкодер с висока резолюция (67,108,864 импулса/об.) осигуряват стабилно управление като понижават колебанието на въртящия момент. Сервоусилвателите могат да се свързват с CC-Link IE TSN, за да осигурят цялостно решение за задвижване и високоскоростно, високопрецизно управление.



  • Сервоусилватели

•  Сервоусилвател MR-J5-G. Поддържа Ethernet-базиран CC-Link IE TSN, EtherCAT (Note 4) високоскоростна и с голям капацитет комуникация (1 Gbps).

•  Комуникационен цикъл от ≥ 31,25 μs и честотна характеристика на скоростта от 3,5 kHz позволяваща усъвършенстван контрол на движението.

•  Захранване: 200 V AC и 400 V AC

•  Мощност: 0.1 kW до 7.0 kW



  • Сервоусилвател  MR-J5W2-G

•  Поддържа Ethernet-базиран CC-Link IE TSN, EtherCAT (Note 4). Задвижва максимум два сервомотора. Това опростява окабеляването, спестява енергия и позволява компактност на машината с по-ниски разходи.

•  Захранване: 200 V AC

•  Мощност: 0.2 kW до 1.0 kW



  • Сервоусилвател MR-J5W3-G

•  Поддържа Ethernet-базиран CC-Link IE TSN, EtherCAT (Note 4).

•  Задвижва максимум три сервомотора.

•  Захранване: 200 V AC

•  Мощност: 0.2 kW до 0.4 kW



  • Сервоусилвател MR-J5-A

•  Съвместим с интерфейс с общо предназначение.

•  Контрол на позицията pulse train и контрол на скоростта / въртящия момент чрез аналогово напрежение. Pulse train/Analog voltage. Максималната честотата на импулсите е 4 M pulses/s.

•  Захранване: 200 V AC и 400 V AC

•  Мощност: 0.1 kW to 7.0 kW



Калоян Георгиев
ключови клиенти машиностроене
0884 221 165



  • Конвертор MR-CM

•  Съхранява ефективно регенерираната енергия. Окабеляването може да бъде опростено и инсталационното пространство намалено чрез намаляване броя на автоматичните прекъсвачи и магнитни контактори.

•  Захранване: 200 V AC и 400 V AC

•  Мощност: 3 kW

•  Свързани сервоусилватели: от 1 до 6

•  Съвместим с MR-J5-G/MR-J5W2-G/MR-J5W3-G/MR-J5-A



  • Сервомотори

•  Ротационни сервомотори

•  Ротационни сервомотори серия HK-KT – малък капацитет, ниска инерция. Серията HK-KT е продуктова линия, която предлага 16 модела в клас 200 V и 7 модела в клас 400 V (общо 23 модела, значително увеличени от 5-те модела в HG-KR за MR-J4).

•  Сервомотори с 26-бита абсолютен енкодер за позиция без батерия. Имат конектор всичко в едно, което прави връзката проста.

•  Номинална скорост: 3000 об./ мин. (скоростта варира в зависимост от модела)

•  Максимална скорост: 6700 об./ мин. (скоростта варира в зависимост от модела)



  • Ротационни сервомотори серия HK-ST – среден капацитет, средна инерция

•  Сервомоторите от серия HK-ST се отличават със значително опростен процес на инсталиране чрез използване на система на заключване с едно докосване.

•  Използва се за монтиране конектори за захранване на двигателя, енкодер и електромагнитна спирачка, която елиминира необходимостта от затягащи винтове.

•  Съвместима е с прави и ъглови конектори, а също и с традиционни винтови съединители.

•  Сервомотори с 26-бита абсолютен енкодер за позиция без батерия.

•  Номинална скорост: 2000 об./ мин. (скоростта варира в зависимост от модела)

•  Максимална скорост: 4000 об./ мин. (скоростта варира в зависимост от модела)



  • Линейни сервомотори

•  Линейни сервомотори серия LM – сервомотори за високоскоростни, с висока точност линейни задвижващи системи

•  Предлагат се пет серии в зависимост от приложенията.



  • Серия LM-U2

•  Безядрен тип. Без зъбно колело, малки колебания на скоростта. Няма магнитна сила на привличане, по-дълъг живот на линейните водачи.

•  Максимална скорост: 2 m/ s

•  Номинална тяга: 50 N до 800 N

•  Макс. тяга: 150 N до 3200 N



  • Серия LM-F

•  Компактен тип ядро. Естествено или течно охлаждане. Интегрираната система с течно охлаждане удвоява непрекъснатата тяга.

•  Максимална скорост: 2 m/ s

•  Номинална тяга: 300 до 1200 N (естествено охлаждане); 600 до 2400 N (течно охлаждане)

•  Макс. тяга: 1800 до 7200 N (естествено/ течно охлаждане)



  • Серия LM-H3

•  Тип ядро, подходящо за спестяване на място, висока скорост и високо ускорение/ забавяне.

•  Максимална скорост: 3 m/ s

•  Номинална тяга: 70 N до 960 N

•  Макс. тяга: 175 N до 2400 N



  • Серия LM-AJ

•  Ниска монтажна височина и подходяща за компактни X – Y маси.

•  Максимална скорост: 2 до 6,5 m/ s

•  Номинална тяга: 68,1 N до 446,8 N

•  Макс. тяга: 214,7 N до 1409,1 N



  • Серия LM-K2

•  По-дълъг живот на линейните водачи поради магнитно привличане на противодействаща структура. Нисък звуков шум.

•  Максимална скорост: 2 m/ s

•  Номинална тяга: 120 N до 2400 N

•  Макс. тяга: 300 N до 6000 N



  • Двигатели с директно задвижване

•  Мотори с директно задвижване серия ТМ

•  Компактни и здрави двигатели с директно задвижване за приложения с висока точност

•  Продуктовата линия включва 18 модела с 4 различни диаметъра



  • Серия TM-RG2M – тип фланец с нисък профил

•  Външен диаметър – ø130 mm, ø180 mm, ø230 mm

•  Диапазон на въртящия момент – в зависимост от външния диаметър номинален от 2.2 Nm до 9 Nm; максимален от 8.8 Nm до 27 Nm



  • Серия TM-RU2M

•  Ниско профилен тип за спестяване на място и тегло

•  Външен диаметър – ø130 mm, ø180 mm, ø230 mm

•  Диапазон на въртящия момент – в зависимост от външния диаметър

•  Номинален от 2.2 Nm до 9 Nm; максимален от 8.8 Nm до 27 Nm



  • Серия TM-RFM

•  Висока твърдост, висок въртящ момент за голям капацитет.

•  Външен диаметър – ø130 mm, ø180 mm, ø230 mm, ø330 mm

•  Диапазон на въртящия момент – в зависимост от външния диаметър

•  Номинален от 2 Nm до 6 Nm; от 6 Nm до 18 Nm; от 12 Nm до 72 Nm; от 40 Nm до 240 Nm

•  Максимален от 6 Nm до 18 Nm; от 18 Nm до 54 Nm; от 36 Nm до 216 Nm; от 120 Nm до 720 Nm
