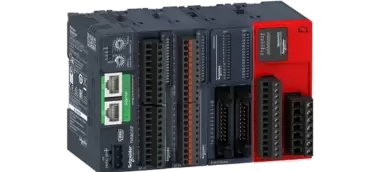

Schneider Electric Modicon TM3

Schneider Electric Modicon TM3

Разширителни I/O модули за контролери от сериите Modicon M221, M241, M251 и M262

Гамата разширителни входно-изходни модули Modicon TM3 е специално разработена да подобри производителността на логическите контролери от сериите Modicon M221, M241, M251 и M262.

оцени серията
оценка 0 от 0 гласували
  • Характеристики:

Системата Modicon TM3 I/O е правилният избор за гъвкаво и персонализирано разширяване на I/O терминали. До 14 терминала могат да бъдат добавени към контролерите без необходимост от инструменти. При включване на устройството неговите контакти електрически се свързват както с контролера, така и със съседния терминал. Високоскоростната разширителна шина осигурява 10 пъти по-бърза работа в сравнение с традиционните решения.

Modicon TM3 включва широка гама входно-изходни системи, чрез които могат да бъдат разширени функционалните възможности на контролерите от сериите Modicon M221, M241, M251 и M262.



  • Системата се състои от:

• Цифрови I/O модули за изграждане на конфигурации с до 246 дигитални входно-изходни точки. Всички те се предлагат със същия вид конектори като контролерите

• Аналогови I/O модули за изграждане на конфигурации с до 114 аналогови входно-изходни точки, проектирани да получават сигнали от сензори за позиция, температура, скорост и др. Те могат да се използват и за управление на честотни задвижвания, както и на всякакви устройства с входове за ток или напрежение

• Специализирани модули за управление на моторни пускатели TeSys с възможности за опростено свързване на контролната секция посредством RJ45 кабели

• Функционални модули за безопасност с опростено свързване и възможности за конфигуриране чрез софтуера EcoStruxure Machine Expert – Basic

Разширителната система Modicon TM3 се отличава с висока гъвкавост поради опциите за отдалечено разполагане на модули в шкафа за управление или в друг шкаф (на до 5 м разстояние) с помощта на шинна разширителна система. Това важи за цялата гама логически контролери Modicon M221, M241, M251 и M262, което означава, че всеки отделен модел може да бъде подменен без да се налага смяна на разширителния модул. Шинните съединители позволяват изграждането на разпределени "острови" от входно-изходни TM3 модули, които се управляват от главен контролер (M221, M241, M251 или M262) посредством полева шина (EtherNet/IP, Modbus TCP, Modbus Serial Line или CANopen).

Modicon TM3 е I/O система, съвместима с EcoStruxure Machine – интуитивна платформа за автоматизация на машини и оборудване с всички необходими функции и инструменти за изграждане на машинни конфигурации, които подобряват производителността. От дизайна и разработката до въвеждането в експлоатация и поддръжката – EcoStruxure Machine е цялостно решение за машиностроене, ползите от което са видни във всички етапи на жизнения цикъл на оборудването.



  • Специална технология за свързване:

Разширителните модули Modicon TM3 разполагат с иновативен механизъм за сглобяване с блокировка. За разпределение на данни и захранваща мощност при свързването на модулите с логическите контролери се използва специален конектор за разширяване на шината.
