Капацитивни сензори

Основен принцип на капацитивните сензори

Капацитивните датчици работят на основния принцип на електрически капацитет. Те се състоят от две проводящи плочи (електроди), които са разделени с диелектрик. Диелектрикът е материал с високо съпротивление на прекъсване на електрическия ток и обикновено е непроводник. Когато сензорът е в неактивно състояние, електрическото поле между електродите е равномерно и капацитетът на сензора е стандартен. Този стандартен капацитет се използва като базова стойност. Когато в близост до сензора се появи материал (целевият обект), който има висок диелектричен коефициент (като вода или други неметални материали), този материал взаимодейства с електрическото поле между електродите. Това взаимодействие променя капацитета на сензора. По-конкретно, капацитетът се увеличава поради влиянието на диелектрика. Сензорът може да засече тази промяна в капацитета и да я интерпретира като сигнал за наличие на целевия обект. Този принцип на работа позволява на сензорите да реагират на присъствието на материали без физически контакт.

Диелектричен коефициент

Диелектричният коефициент е важен параметър за функционирането на капацитивните датчици. Той изразява способността на материала да променя електрическото поле по отношение на въздуха или други материали. Вода и други вещества с висок диелектричен коефициент имат способността да променят електрическото поле по-силно от материали с по-нисък диелектричен коефициент. Това означава, че сензорите, проектирани да реагират на промени в капацитета, са особено чувствителни към материали с висок диелектричен коефициент, като например вода. Този факт прави капацитивните сензори подходящи за различни индустриални и комерсиални приложения, където се изисква откриване на течности, твърди неметални материали и други.

Чувствителност и настройка на капацитивния сензор

Едно от ключовите предимства на капацитивните сензори е тяхната възможност за настройка на чувствителността. Това означава, че потребителите могат да регулират как сензорът реагира на промени в капацитета, което ги прави изключително гъвкави за различни приложения. Ето някои важни аспекти:

•  Регулиране на чувствителността – потребителите могат да настроят сензора да реагира по-чувствително или по-малко чувствително спрямо промени в капацитета. Това се постига чрез настройка на електронната схема на сензора.

•  Определена големина и разстояние – в зависимост от конкретните изисквания на приложението, сензорът може да бъде настроен да реагира само на обекти с определена големина или на определено разстояние от него. Това е особено полезно при сортиране и контрол на процесите, където е необходимо прецизно откриване.

Безконтактно откриване

Още една важна характеристика на капацитивните датчици е тяхната способност за безконтактно откриване. Този аспект предоставя следните предимства:

•  Намаляване на износването – понеже сензорите не изискват физическо докосване с обектите, те имат по-дълъг живот и по-малко износване. Това ги прави подходящи за приложения, където продължителната употреба е от съществено значение.

•  Нежелани физически взаимодействия – в някои случаи физическото взаимодействие между сензора и обекта може да бъде нежелано или дори проблематично. Капацитивните сензори предоставят решение за тези ситуации, тъй като работят безконтактно.

Какви капацитивни сензори предлага ЕХНАТОН

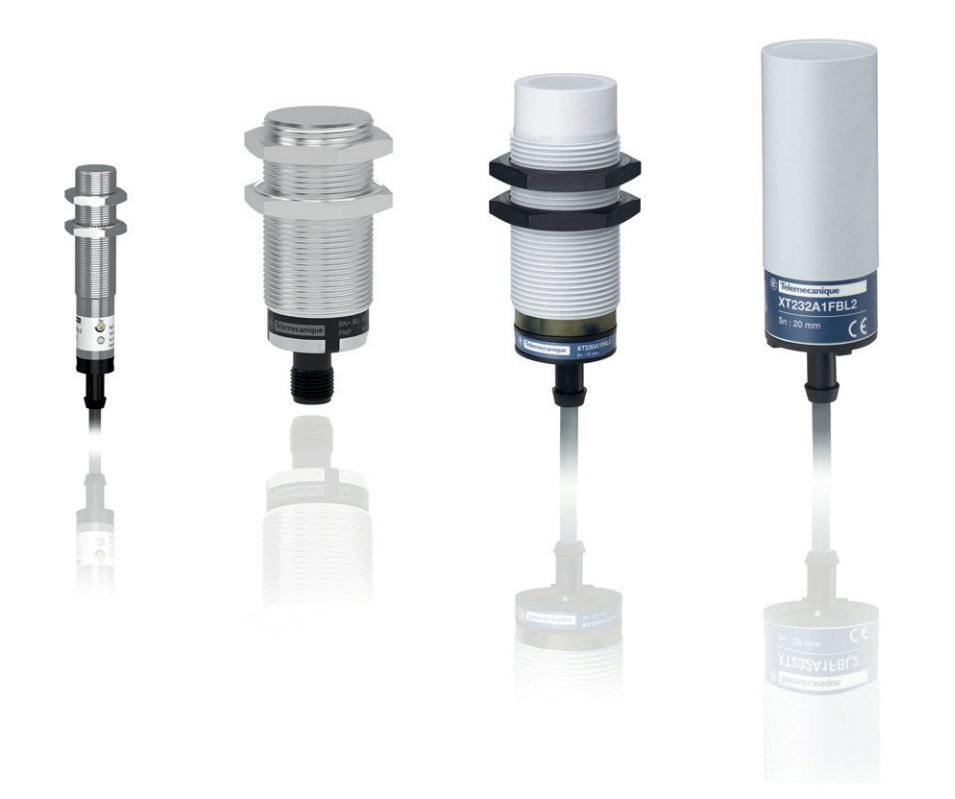

Капацитивни сензори от Telemecanique

ЕХНАТОН предлага висококачествени капацитивни сензори от Telemecanique, подходящи и за сурови условия на работа, от серия XT. Тези датчици са проектирани за безконтактно откриване на всякакви материали на разстояние до 20 мм и предлагат редица важни характеристики и предимства:

•  Откриване на всякакви материали – капацитивните сензори на Telemecanique могат да откриват различни материали, включително метали, минерали, дърво, пластмаса, стъкло, картон, кожа, керамика, течности и други. Този широк спектър на откриване ги прави подходящи за разнообразни индустриални приложения.

•  Настройка на чувствителността – всички сензори включват потенциометър за регулиране на чувствителността. Това позволява на потребителите да настроят чувствителността на сензора според конкретните изисквания на приложението. Например, чувствителността може да бъде увеличена за детекция на обекти с ниска диелектрична проводимост като хартия или намалена за обекти с висока диелектрична проницаемост като метали.

•  Безконтактно откриване – тъй като сензорите работят безконтактно, те са идеални за приложения, където физическото взаимодействие с обекта е нежелано или проблематично. Това включва области като железопътни линии, мобилно оборудване, асансьори, повдигане, обработка на материали, опаковка, храни и напитки, роботика и други.

•  Стандартни и разширени гами – сензорите се предлагат в стандартни цилиндрични форми като M12, M18, M30 и спазват международни стандарти като CE, UL, CSA, CCC, RCM, TÜV. Те отговарят на всички електрически стандарти, включително AC/DC захранване, и предоставят високо качество с рейтинг IP69K.

•  Няма физически контакт и твърдо състояние – сензорите нямат физически контакт с обекта, което ги прави изключително надеждни и издръжливи. Те са в твърдо състояние и нямат движещи се части, което удължава техния експлоатационен живот.

Този тип капацитивни датчици на Telemecanique са предназначени за широк спектър от индустриални приложения и се използва в различни отрасли като производство, автомобилна индустрия, логистика, опаковане, роботика и много други. Тяхната способност да откриват почти всеки обект, независимо от материала или проводимостта му, ги прави ценен инструмент за автоматизация и контрол на процесите в индустрията.

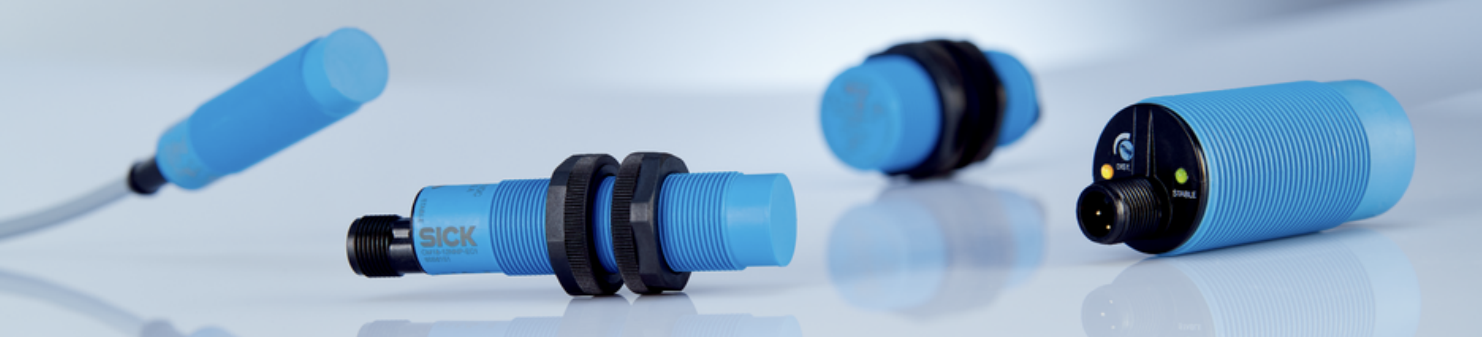

Капацитивни сензори от SICK

•  Капацитивни сензори серия CQF – надеждно измерване на нивото на течности на водна основа:

Този тип сензор, известен като CQF, е специално проектиран за измерване на нивото на течности на водна основа в контейнери. Капацитивните датчици от серията са подходящи за откриване на течности през стените на контейнера и чрез директен контакт с течностите. Принципът на измерване компенсира влиянието на пяна, влага и отлагания, гарантирайки, че сензорът открива само течността в контейнера.

Области на приложения: CQF сензорът има широк спектър на приложения, включително:

-  откриване нивото на течности вътре или извън неметалните стени на контейнер

-  използване в полупроводниковата промишленост за откриване на технологични течности без директен контакт с течностите

-  в хранително-вкусовата промишленост – за откриване на храна в тръби

-  за откриване на кондензирана вода във фризери и други подобни приложения

•  Капацитивни сензори серия CQ – сигурни капацитивни датчици за близост в правоъгълен корпус:

CQ сензорите са предназначени за откриване на различни видове материали, включително прахообразни, гранулирани, течни и твърди материали, дори през пластмаси.

Примерни приложения: CQ сензорите намират приложение в разнообразни области, включително:

-  наблюдение на нивото на контейнери с лепило, тъй като могат да измерват нива без контакт, дори през стени

-  защита на опасни точки и наблюдение на течове

-  откриване на въртящи се маси за магазини и в случаите, когато процесите на сглобяване имат различни времена на цикъл

-  измерване на нивото на запълване на тонера през пластмасовата стена

-  позициониране на стекове тави върху транспортни ленти

-  следене на запасите от капачки за бутилки

-  откриване на фотосоларни клетки на къси разстояния

•  Капацитивни сензори серия CMB

CMB капацитивните датчици за близост се отличават като интелигентни и изключително надеждни устройства, предназначени за разнообразни приложения. Тяхната устойчивост и надеждност ги правят подходящи за използване в различни индустриални среди. Една от изключителните характеристики на тези сензори е тяхната способност да откриват обекти и нива независимо от техния цвят, светлинната отразяемост и блясъка на повърхностите, което ги прави универсални и високо функционални.

Освен това, CMB сензорите са в състояние да разпознават различни видове материали, включително прахообразни, гранулирани, течни и твърди материали, без значение дали те се намират зад неметални стени от пластмаса или стъкло. Тяхната способност да работят в такива разнообразни условия ги прави подходящи за множество приложения.

Сензорите също така се отличават с висока електромагнитна съвместимост (EMC), което предотвратява възможни грешки при превключване и намалява времето за престой, гарантирайки стабилно и надеждно функциониране. За допълнителна гъвкавост и възможности за настройка, те са оборудвани с интерфейс IO-Link, който позволява различни параметризации и предоставя подробни данни. Това ги прави идеални за по-сложни приложения и предоставя възможност за предсказуема поддръжка.

•  Капацитивни сензори CM

Откриване на обекти и нива независимо от цвета и отразяващата способност: CM капацитивните сензори за близост също могат да откриват обекти и нива независимо от техния цвят, способността им да отразяват светлина и блясъка на повърхностите. Това ги прави подходящи за разнообразни приложения.

Области на приложение: CM сензорите намират приложение в различни сфери, включително:

-  откриване на алуминий, картон и хартия в опаковъчната индустрия

-  откриване на дървесина в машини за обработка на дърво

-  откриване на гумени и пластмасови гранулати в производството на пластмаси

-  откриване на различни течности във фармацевтичната и химическата промишленост

Обобщение

Благодарение на своята гъвкавост и способност да откриват различни видове материали, капацитивните сензори, които ЕХНАТОН предлага намират приложение в широк спектър от индустриални области:

•  Автоматизация и контрол на процесите: капацитивните сензори се използват за контрол на машини и производствени процеси, като например за откриване на състоянието на оборудване и откриване на обекти на конвейери

•  Пакетиране и сортиране: в хранително-вкусовата промишленост и логистиката, те се използват за точно сортиране и определяне на наличие на опаковки

•  Автомобилна индустрия: в автомобилната индустрия сензорите играят роля в системите за безопасност, като откриване на пътни обекти и пасажери
